Name: Siemens 3VA1120-3ED36-0AA0 Interruttore 1 pz. Regolazione (corrente): 20 - 20 A Tens.comm.max: 690 V/AC (L x A x P) 76.2
Brand: Siemens
SKU: 1539053
Availability: BackOrder

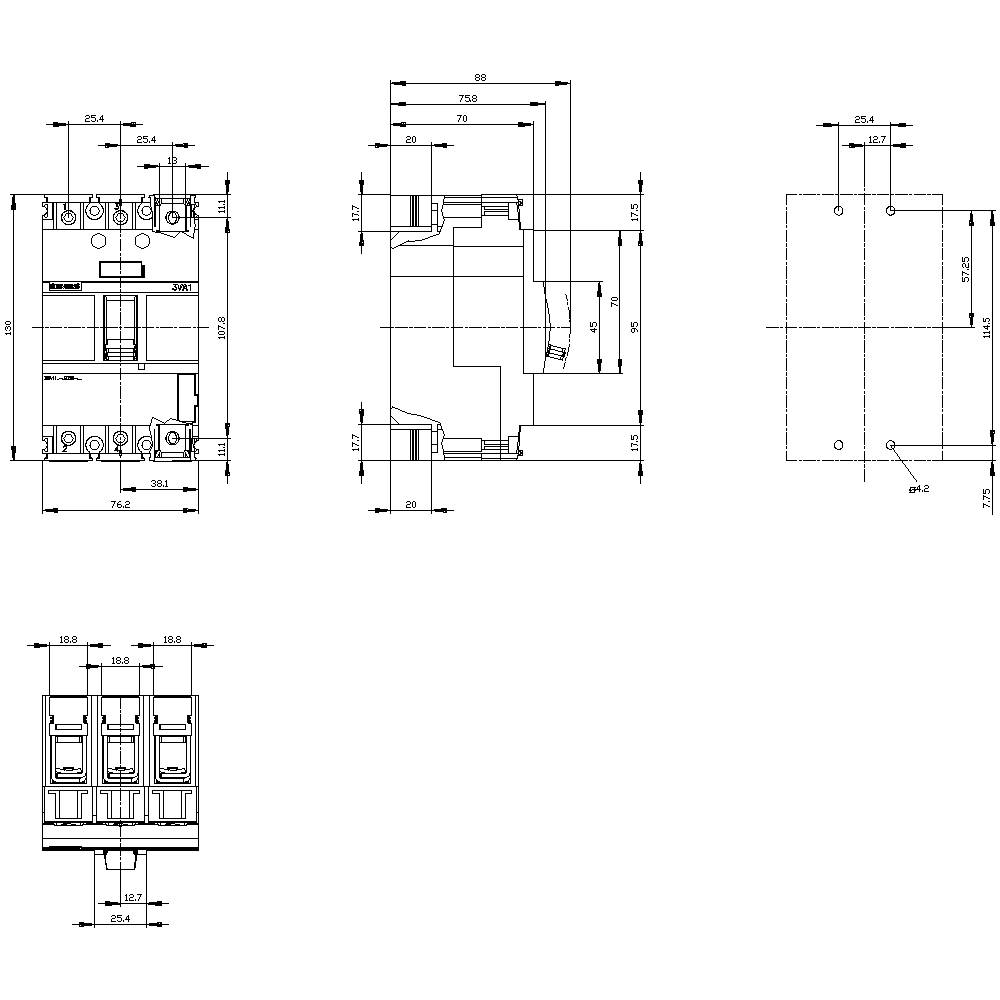

Disegno tecnico di un interruttore di potenza tripolare con dimensioni precise e diverse viste da prospettive differenti.

disegno a linee/diagramma

Tipo prodotto

Interruttore

Impostazione corrente (max.)

20 A

Collegamento

Morsetto a vite

Tipo di imballaggio

Pezzo

Tipo

3VA1120-3ED36-0AA0

Scheda tecnica (PDF)

Consegna entro Gio 22 Ott

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (250,00 € / Pezzo)

250,00 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Modello: impianti
Durata meccanica: 20000
Durata elettrica: 8000
Tensione di isolamento: 800 V
Frequenza: 50/60 Hz
Potenza dissipata: 4 W
Peso: 0.9 kg

Tipo di imballaggio: Pezzo

Tipo prodotto: Interruttore

Tipo: 3VA1120-3ED36-0AA0

Impostazione corrente (min.): 20 A

Impostazione corrente (max.): 20 A

Regolazione: 20 - 20 A

Numero poli: 3 poli

Tensione di commutazione max: 690 V/AC

Tipo di montaggio: Installazione fissa

Min. temperatura: -25 °C

Temperatura max.: +70 °C

Classe capacità di commutazione: N

Tipo di sgancio sovracorrente: TM210

Collegamento: Morsetto a vite

: IP40

Profondità: 70 mm

Larghezza: 76.2 mm

Altezza: 130 mm

Dim.: (L x A x P) 76.2 x 130 x 70 mm

Contenuto: 1 pz.

Compatibile RoHS: Sì

: 0

: 0

: 20 A

: 3

: 0

: 12 W

: IP40

: Front side

: FALSE

: Frame clamp

: Rocker lever

: 25 kA

: TRUE

: FALSE

: TRUE

: Built-in device fixed built-in technique

: TRUE

: TRUE

UKCA: Sì

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Impostazione corrente (max.)

Tipo di imballaggio

Impostazione corrente (min.)

Siemens 3VA1120-3ED36-0AA0 Interruttore 1 pz. Regolazione (corrente): 20 - 20 A Tens.comm.max: 690 V/AC (L x A x P) 76.2 x 130 x 70 mm Pezzo

Articolo n°:1539053

Consegna entro Gio 22 Ott

Conrad Electronic

Questo articolo

20 A

Pezzo

20 A

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

250,00 €^*

Siemens 3VA1110-3ED36-0AA0 Interruttore 1 pz. Regolazione (corrente): 100 - 100 A Tens.comm.max: 690 V/AC (L x A x P) 76.2 x 130 x 70 mm Pezzo

Articolo n°:1539052

Consegna entro Mar 20 Ott

Conrad Electronic

100 A

Pezzo

100 A

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

286,07 €^*

Siemens 3VA1110-3EE36-0AA0 Interruttore 1 pz. Regolazione (corrente): 70 - 100 A Tens.comm.max: 690 V/AC (L x A x P) 76.2 x 130 x 70 mm Pezzo

Articolo n°:1539006

Consegna entro Mar 20 Ott

Conrad Electronic

100 A

Pezzo

70 A

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

307,38 €^*

Siemens 3VA1110-3EF36-0AA0 Interruttore 1 pz. Regolazione (corrente): 70 - 100 A Tens.comm.max: 690 V/AC (L x A x P) 76.2 x 130 x 70 mm

Articolo n°:1539039

Consegna entro Mar 20 Ott

Conrad Electronic

100 A

70 A

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

331,97 €^*

Siemens 3VA1110-4ED36-0AA0 Interruttore 1 pz. Regolazione (corrente): 100 - 100 A Tens.comm.max: 690 V/AC (L x A x P) 76.2 x 130 x 70 mm Pezzo

Articolo n°:1539089

Consegna entro Gio 22 Ott

Conrad Electronic

100 A

Pezzo

100 A

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

253,28 €^*

Siemens 3VA1110-4EE36-0AA0 Interruttore 1 pz. Regolazione (corrente): 70 - 100 A Tens.comm.max: 690 V/AC (L x A x P) 76.2 x 130 x 70 mm Pezzo

Articolo n°:1539019

Consegna entro Mar 20 Ott

Conrad Electronic

100 A

Pezzo

70 A

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

323,77 €^*

Siemens 3VA1110-4EF36-0AA0 Interruttore 1 pz. Regolazione (corrente): 70 - 100 A Tens.comm.max: 690 V/AC (L x A x P) 76.2 x 130 x 70 mm Pezzo

Articolo n°:1539071

Consegna entro Mar 20 Ott

Conrad Electronic

100 A

Pezzo

70 A

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

356,56 €^*

Siemens 3VA1112-3ED36-0AA0 Interruttore 1 pz. Regolazione (corrente): 125 - 125 A Tens.comm.max: 690 V/AC (L x A x P) 76.2 x 130 x 70 mm

Articolo n°:1539009

Consegna entro Mar 20 Ott

Conrad Electronic

125 A

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

372,95 €^*

Siemens 3VA1112-3EE36-0AA0 Interruttore 1 pz. Regolazione (corrente): 88 - 125 A Tens.comm.max: 690 V/AC (L x A x P) 76.2 x 130 x 70 mm Pezzo

Articolo n°:1539007

Consegna entro Mar 20 Ott

Conrad Electronic

125 A

Pezzo

88 A

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

397,54 €^*

Siemens 3VA1112-3EF36-0AA0 Interruttore 1 pz. Regolazione (corrente): 88 - 125 A Tens.comm.max: 690 V/AC (L x A x P) 76.2 x 130 x 70 mm Pezzo

Articolo n°:1539001

Consegna entro Mar 20 Ott

Conrad Electronic

125 A

Pezzo

88 A

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

433,61 €^*

Documenti & Download

Scheda tecnica

Scheda tecnica 1539053 Siemens 3VA1120-3ED36-0AA0 Interruttore 1 pz. Regolazione (corrente): 20 - 20 A Tens.comm.max: 690 V/AC (L x A x P) 76.2

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 1539053 Siemens 3VA1120-3ED36-0AA0 Interruttore 1 pz. Regolazione (corrente): 20 - 20 A Tens.comm.max: 690 V/AC (L x A x P) 76.2

Descrizione

circuit breaker 3VA1 IEC frame 160 breaking capacity class N Icu=25kA @ 415V 3-pole, line protection TM210, FTFM, In=20A overload protection Ir=20A fixed short-circuit protection Ii=16 x In clamp connection 3VA1 molded-case circuit breaker for starter protection. As an important element of SENTRON protective components for industrial and infrastructure applications, the 3VA molded-case circuit breakers from Siemens provide effective plant, starter and motor protection thanks to reliable shutdown in the event of an overload or short circuit. The 3VA molded-case circuit breakers set new standards in flexibility and the variety of modular accessories available. Standardized accessories for several sizes across all series of the 3VA1 and 3VA2 molded-case circuit breakers. Key features of this version of the 3VA molded-case circuit breaker: 1. Compact design. 2. Available as version for starter circuit breaker to protect electrical motors from short circuits. 3. Available as 3-pole version. 4. Depending on the size: Rated operating current of 32 A to 200 A. 5. Breaking capacity of 55 kA to 70 kA at 415 V. 6. Fixed and plug-in installation possible. 7. The series has a thermo-magnetic trip unit 8. Modular and easy-to-fit internal accessories with wide range of functions. 9. Integrated accessories platform for all 3VA molded-case circuit breakers. Siemens offers a comprehensive portfolio of protection, switching, measuring and monitoring devices, distribution systems as well as switches and sockets for safe and efficient electrical infrastructure in buildings and industry.
