Name: Siemens 3VA1463-4EF32-0AA0 Interruttore 1 pz. Regolazione (corrente): 441 - 630 A Tens.comm.max: 690 V/AC, 500 V/DC (L x
Brand: Siemens
SKU: 2862492
Availability: BackOrder

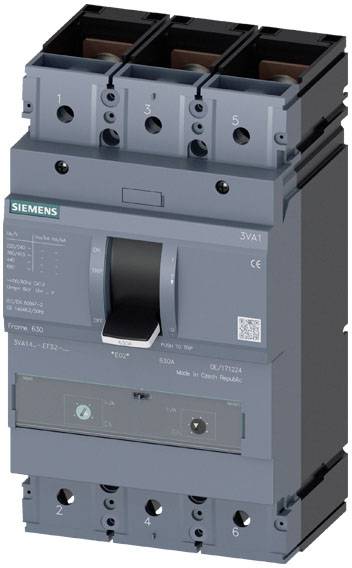

Un interruttore elettrico di potenza Siemens, modello 3VA1, grigio, con etichette di prodotto e specifiche tecniche sul lato frontale.

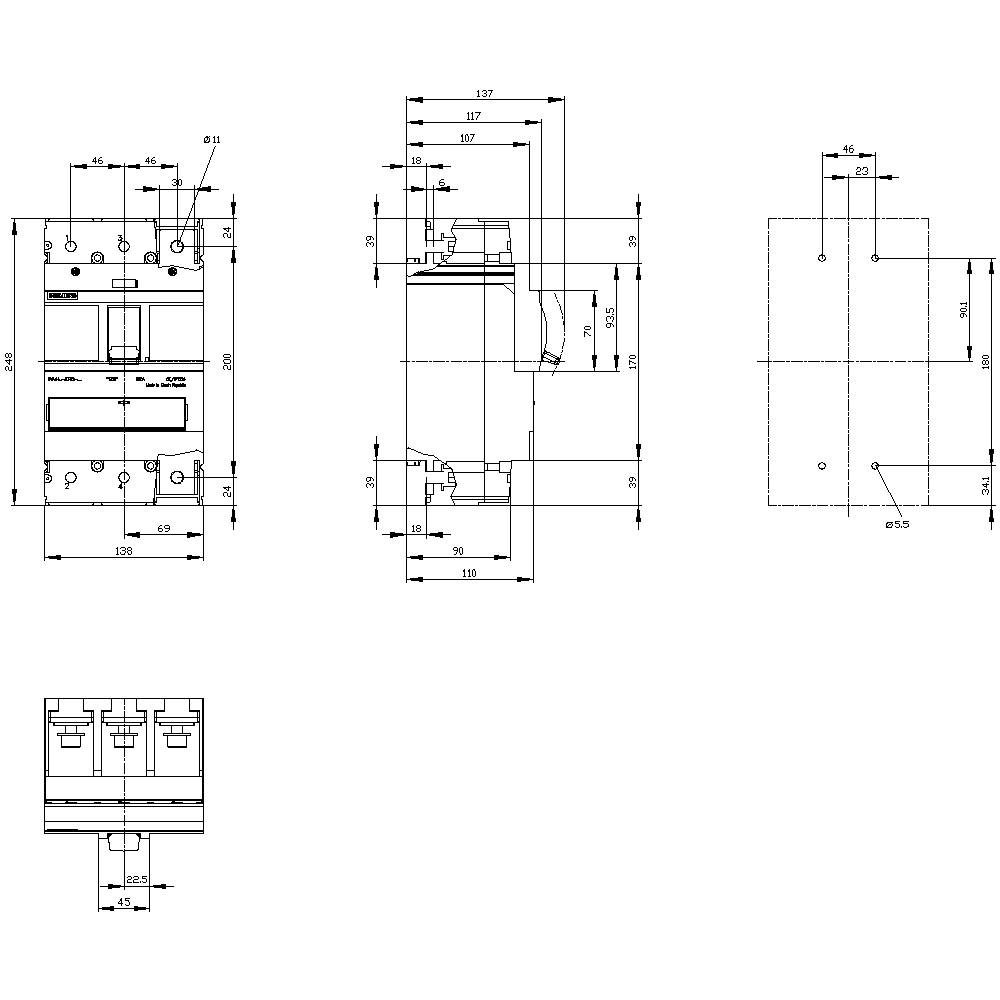

Disegno tecnico di un interruttore di potenza tripolare con dimensioni in millimetri, che mostra le viste frontale, laterale e posteriore.

1/2

Immagine simile

Tipo prodotto

Interruttore

Impostazione corrente (max.)

630 A

Collegamento

A vite

Tipo di imballaggio

Pezzo

Tipo

3VA1463-4EF32-0AA0

Scheda tecnica (PDF)

Consegna entro Ven 23 Ott

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Set(s))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Set(s)

Totale (1840,16 € / Pezzo)

1840,16 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Idoneità all'uso: Protezione dell'impiantoDisposizione del collegamento elettrico / per il circuito principale: Collegamento frontaleModello dell'attuatore: BilanciereDurata meccanica (cicli di commutazione) / tipica: 15000Durata elettrica (cicli di commutazione) / per AC-1 / a 380/415 V: 4000Durata elettrica (cicli di commutazione) / a 1/2 valore nominale corrente / a AC-1 / a 380/415 V: 12000Durata elettrica (cicli di commutazione) / per AC-1 / a 690 V: 2700Componente del prodotto / manopola di regolazione: SìEspansione del prodotto / opzionale / azionamento motore: SìProtezione intrinseca del dispositivo: SìModello della superficie / dei collegamenti / sulla parte superiore dell'interruttore (N, 1, 3, 5): ArgentoModello della superficie / dei collegamenti / sul lato inferiore dell'interruttore (N, 2, 4, 6): ArgentoTensione di isolamento: 800 VDissipazione di potenza / max.: 192,9 WTipo di funzione di protezione / disattivatore di sovracorrente: LIModello di monitoraggio dei guasti di terra: SenzaModello del trigger I / regolabile: SìCapacità di spegnimento corrente di cortocircuito di esercizio (ICS) / a 240 V: 55 kACapacità di spegnimento corrente di cortocircuito di esercizio (ICS) / a 690 V: 5 kACapacità di interruzione corrente di corto circuito limite (ICU) / a 240 V: 55 kACapacità di interruzione corrente di corto circuito limite (ICU) / a 690 V: 7 kACapacità di accensione corrente di cortocircuito (ICM) / a 240 V: 121 kACapacità di accensione corrente di cortocircuito (ICM) / a 690 V: 10,5 kAProprietà del prodotto / in caso di attivazione a L / regolabile: SìCaratteristiche del prodotto / in caso di protezione N-conduttore / regolabile: SìTipo di sezione del conduttore collegabile / per collegamento su guida piatta / minimo: 20 x 1 mmTipo di sezione del conduttore collegabile / per collegamento su guida piatta / max. 35 x 10 mm

Tipo di imballaggio: Pezzo

Tipo prodotto: Interruttore

Tipo: 3VA1463-4EF32-0AA0

Impostazione corrente (min.): 441 A

Impostazione corrente (max.): 630 A

Regolazione: 441 - 630 A

Numero poli: 3 poli

Tensione di commutazione max: 690 V/AC
500 V/DC

Tipo di montaggio: Installazione fissa

Min. temperatura: -25 °C

Temperatura max.: +70 °C

Classe capacità di commutazione: S

Tipo di sgancio sovracorrente: TM240

Collegamento: A vite

: IP40

Profondità: 110 mm

Larghezza: 138 mm

Altezza: 248 mm

Dim.: (L x A x P) 138 x 248 x 110 mm

Contenuto: 1 pz.

Compatibile RoHS: Sì

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 2862492 Siemens 3VA1463-4EF32-0AA0 Interruttore 1 pz. Regolazione (corrente): 441 - 630 A Tens.comm.max: 690 V/AC, 500 V/DC (L x

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2862492 Siemens 3VA1463-4EF32-0AA0 Interruttore 1 pz. Regolazione (corrente): 441 - 630 A Tens.comm.max: 690 V/AC, 500 V/DC (L x

Descrizione

Interruttore di potenza 3VA1 IEC Frame 630 classe di potenza di commutazione S ICU=36kA @ 415V a 3 poli, protezione dell'impianto TM240, ATAM, in=630A protezione da sovraccarico IR=440A...630A protezione da cortocircuito II=4...8 x in collegamento a vite piatta interruttore di potenza compatto 3VA1 per protezione starter. Gli interruttori di potenza compatti 3VA di Siemens, come parte importante dei componenti di protezione SENTRON per applicazioni industriali e per applicazioni nel settore dell'infrastruttura, offrono impianti efficaci - protezione di avviamento e motore tramite spegnimento sicuro in caso di sovraccarico e cortocircuito. Gli interruttori automatici compatti 3VA stabiliscono lo standard in termini di flessibilità e versatilità degli accessori modulare. Accessori uniformi per più dimensioni su tutte le serie di interruttori di potenza compatti 3VA1 e 3VA2. Questa variante dell'interruttore di potenza compatto 3VA si distingue soprattutto per: 1. Forma compatta. 2. Disponibile come variante per la protezione del motorino di avviamento per la protezione dei motori elettrici contro i cortocircuiti. 3. Disponibile come versione a 3 poli. 4. A seconda delle dimensioni: Corrente operativa nominale di 32 A....200 A. 5. Capacità di commutazione di 55 kA... 70 kA a 415 V. 6. Possibilità di montaggio in installazione fissa e tecnica di inserimento. 7. La serie è dotata di un attuatore di sovracorrente magnetotermico 8. Accessori interni modulari e facili da montare con diverse funzioni. 9. Piattaforma accessori end-to-end tramite tutti gli interruttori automatici compatti 3VA.
