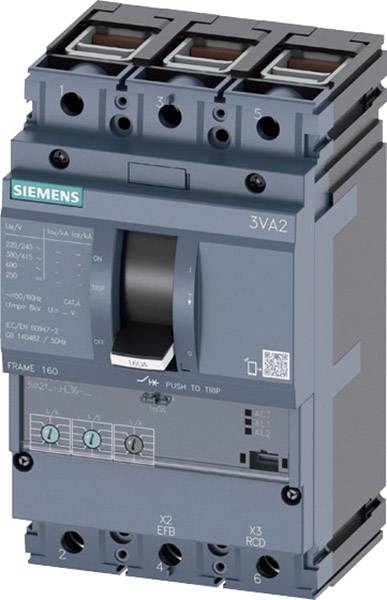

Name: Siemens 3VA2125-5HL32-0AA0 Interruttore 1 pz. Regolazione (corrente): 10 - 25 A Tens.comm.max: 690 V/AC (L x A x P) 105
Brand: Siemens
SKU: 1539105
Availability: BackOrder

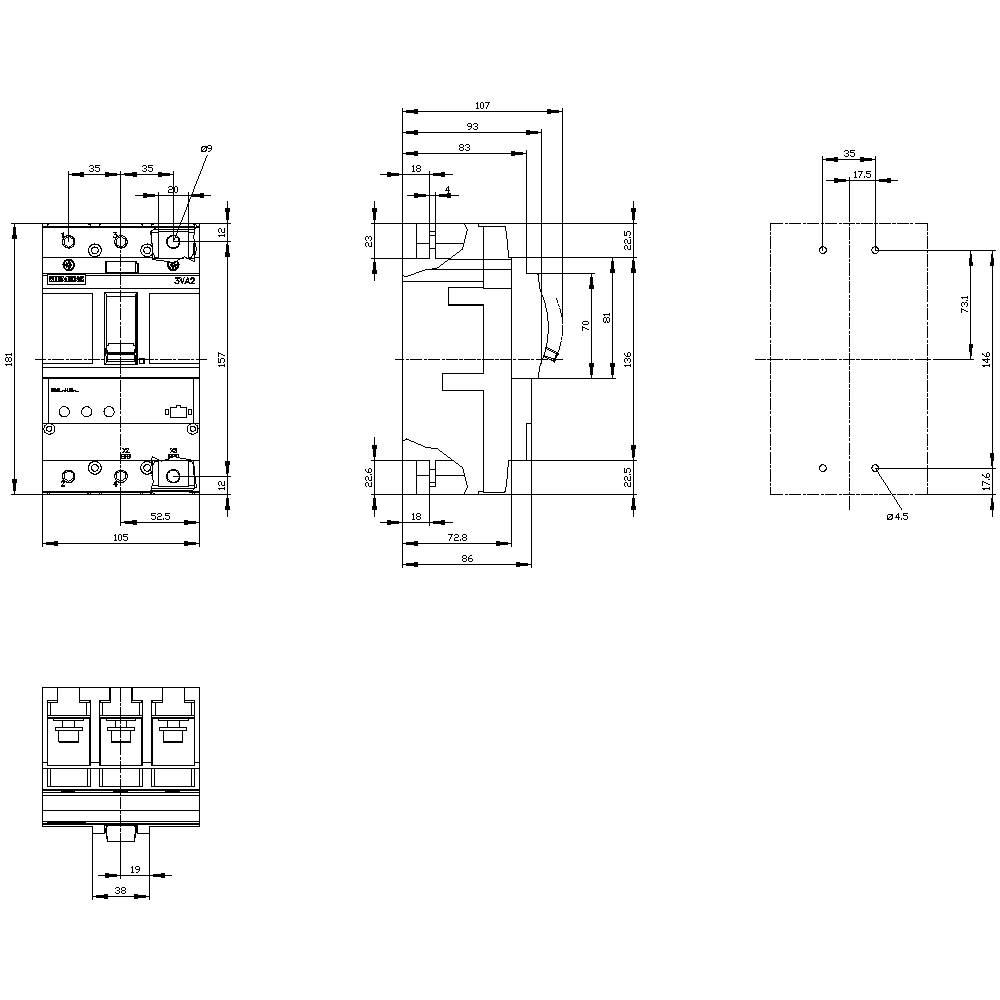

Disegno tecnico di un interruttore di potenza tripolare con misure precise in millimetri da diverse angolazioni.

disegno a linee/diagramma

Tipo prodotto

Interruttore

Impostazione corrente (max.)

25 A

Collegamento

A vite

Tipo di imballaggio

Pezzo

Tipo

3VA2125-5HL32-0AA0

Scheda tecnica (PDF)

Consegna entro Mar 20 Ott

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (389,34 € / Pezzo)

417,21 €

-7 %

389,34 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Modello: impianti
Durata meccanica: 20000
Durata elettrica: 12000
Tensione di isolamento: 800 V
Frequenza: 50/60 Hz
Potenza dissipata: 0.2 W
Peso: 2.28 kg

Tipo di imballaggio: Pezzo

Tipo prodotto: Interruttore

Tipo: 3VA2125-5HL32-0AA0

Impostazione corrente (min.): 10 A

Impostazione corrente (max.): 25 A

Regolazione: 10 - 25 A

Numero poli: 3 poli

Tensione di commutazione max: 690 V/AC

Adatto per serie: Siemens Serie 3VA

Adatto per: Siemens

Tipo di montaggio: Installazione fissa

Min. temperatura: -25 °C

Temperatura max.: +70 °C

Classe capacità di commutazione: M

Tipo di sgancio sovracorrente: ETU320

Collegamento: A vite

: IP40

Profondità: 86 mm

Larghezza: 105 mm

Altezza: 181 mm

Dim.: (L x A x P) 105 x 181 x 86 mm

Contenuto: 1 pz.

Compatibile RoHS: Sì

: 0

: 0

: 25 A

: 3

: 0

: 0.6 W

: IP40

: Front side

: FALSE

: Screw connection

: Rocker lever

: FALSE

: 55 kA

: TRUE

: FALSE

: TRUE

: Built-in device fixed built-in technique

: TRUE

: TRUE

UKCA: Sì

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Impostazione corrente (max.)

Tipo di imballaggio

Impostazione corrente (min.)

Siemens 3VA2125-5HL32-0AA0 Interruttore 1 pz. Regolazione (corrente): 10 - 25 A Tens.comm.max: 690 V/AC (L x A x P) 105 x 181 x 86 mm Pezzo

Articolo n°:1539105

Consegna entro Mar 20 Ott

Conrad Electronic

Questo articolo

25 A

Pezzo

10 A

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

389,34 €^*

Siemens 3VA2110-5HL32-0AA0 Interruttore 1 pz. Regolazione (corrente): 40 - 100 A Tens.comm.max: 690 V/AC (L x A x P) 105 x 181 x 86 mm Pezzo

Articolo n°:1539102

Consegna entro Mar 20 Ott

Conrad Electronic

100 A

Pezzo

40 A

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

495,90 €^*

Siemens 3VA2110-5HL36-0AA0 Interruttore 1 pz. Regolazione (corrente): 40 - 100 A Tens.comm.max: 690 V/AC (L x A x P) 105 x 181 x 86 mm

Articolo n°:1538991

Consegna entro Mar 20 Ott

Conrad Electronic

100 A

40 A

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

515,57 €^*

Siemens 3VA2116-5HL32-0AA0 Interruttore 1 pz. Regolazione (corrente): 63 - 160 A Tens.comm.max: 690 V/AC (L x A x P) 105 x 181 x 86 mm Pezzo

Articolo n°:1539022

Consegna entro Mar 20 Ott

Conrad Electronic

160 A

Pezzo

63 A

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

745,08 €^*

Siemens 3VA2116-5HL36-0AA0 Interruttore 1 pz. Regolazione (corrente): 63 - 160 A Tens.comm.max: 690 V/AC (L x A x P) 105 x 181 x 86 mm Pezzo

Articolo n°:1539023

Consegna entro Mar 20 Ott

Conrad Electronic

160 A

Pezzo

63 A

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

654,92 €^*

Siemens 3VA2125-5HL36-0AA0 Interruttore 1 pz. Regolazione (corrente): 10 - 25 A Tens.comm.max: 690 V/AC (L x A x P) 105 x 181 x 86 mm Pezzo

Articolo n°:1539106

Consegna entro Gio 22 Ott

Conrad Electronic

25 A

Pezzo

10 A

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

405,74 €^*

Siemens 3VA2140-5HL32-0AA0 Interruttore 1 pz. Regolazione (corrente): 16 - 40 A Tens.comm.max: 690 V/AC (L x A x P) 105 x 181 x 86 mm

Articolo n°:1539107

Consegna entro Mar 20 Ott

Conrad Electronic

40 A

16 A

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

389,34 €^*

Siemens 3VA2140-5HL36-0AA0 Interruttore 1 pz. Regolazione (corrente): 16 - 40 A Tens.comm.max: 690 V/AC (L x A x P) 105 x 181 x 86 mm Pezzo

Articolo n°:1539108

Consegna entro Gio 22 Ott

Conrad Electronic

40 A

Pezzo

16 A

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

405,74 €^*

Siemens 3VA2163-5HL32-0AA0 Interruttore 1 pz. Regolazione (corrente): 25 - 63 A Tens.comm.max: 690 V/AC (L x A x P) 105 x 181 x 86 mm

Articolo n°:1539109

Consegna entro Mar 20 Ott

Conrad Electronic

63 A

25 A

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

389,34 €^*

Siemens 3VA2163-5HL36-0AA0 Interruttore 1 pz. Regolazione (corrente): 25 - 63 A Tens.comm.max: 690 V/AC (L x A x P) 105 x 181 x 86 mm Pezzo

Articolo n°:1539110

Consegna entro Gio 22 Ott

Conrad Electronic

63 A

Pezzo

25 A

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

405,74 €^*

Documenti & Download

Scheda tecnica

Scheda tecnica 1539105 Siemens 3VA2125-5HL32-0AA0 Interruttore 1 pz. Regolazione (corrente): 10 - 25 A Tens.comm.max: 690 V/AC (L x A x P) 105

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 1539105 Siemens 3VA2125-5HL32-0AA0 Interruttore 1 pz. Regolazione (corrente): 10 - 25 A Tens.comm.max: 690 V/AC (L x A x P) 105

Descrizione

circuit breaker 3VA2 IEC frame 160 breaking capacity class M Icu=55kA @ 415V 3-pole, line protection ETU320, LI, In=25A overload protection Ir=10A...25A short-circuit protection Ii=1.5...12 x In nut keeper kit 3VA2 molded-case circuit breaker with 8-series ETU for system protection.As an important element of SENTRON protective components for industrial and infrastructure applications, the 3VA molded-case circuit breakers from Siemens provide effective plant, starter and motor protection thanks to reliable shutdown in the event of an overload or short circuit. The 3VA molded-case circuit breakers set new standards in flexibility and the variety of modular accessories available. Standardized accessories for several sizes across all series of the 3VA1 and 3VA2 molded-case circuit breakers. Key features of this version of the 3VA molded-case circuit breaker: 1. Compact design. 2. Available as version for plant protection and generator protection. 3. Available as 3-pole and 4-pole version. 4. Four breaking capacity classes from 55 kA to 150 kA at 415 V. 5. Depending on the size: Rated current 25 A. 630 A. 6. Can be installed fixed, in plug-in design or as withdrawable version. 7. The series has a solid-state overcurrent trip unit. 8. Integrated display for measured values. 9. Integrated measuring function and optional communication connection via Modbus TCP, Modbus RTU, PROFINET and PROFIBUS. 10. Modular and easy-to-fit internal accessories with wide range of functions. www.siemens.de/3VA. Siemens offers a comprehensive portfolio of protection, switching, measuring and monitoring devices, distribution systems as well as switches and sockets for safe and efficient electrical infrastructure in buildings and industry.

Testo tradotto automaticamente
