Name: Siemens 3VA2125-8HN42-0AA0 Interruttore 1 pz. Regolazione (corrente): 10 - 25 A Tens.comm.max: 690 V/AC (L x A x P) 140
Brand: Siemens
SKU: 1743326
Availability: BackOrder

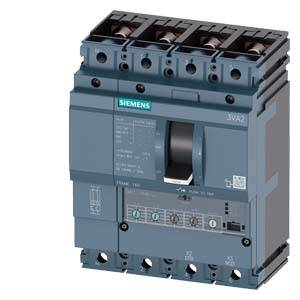

Illustrazione di un interruttore di potenza Siemens, modello 3VA2, con tre possibilità di commutazione. Adatto per applicazioni industriali di controllo della corrente.

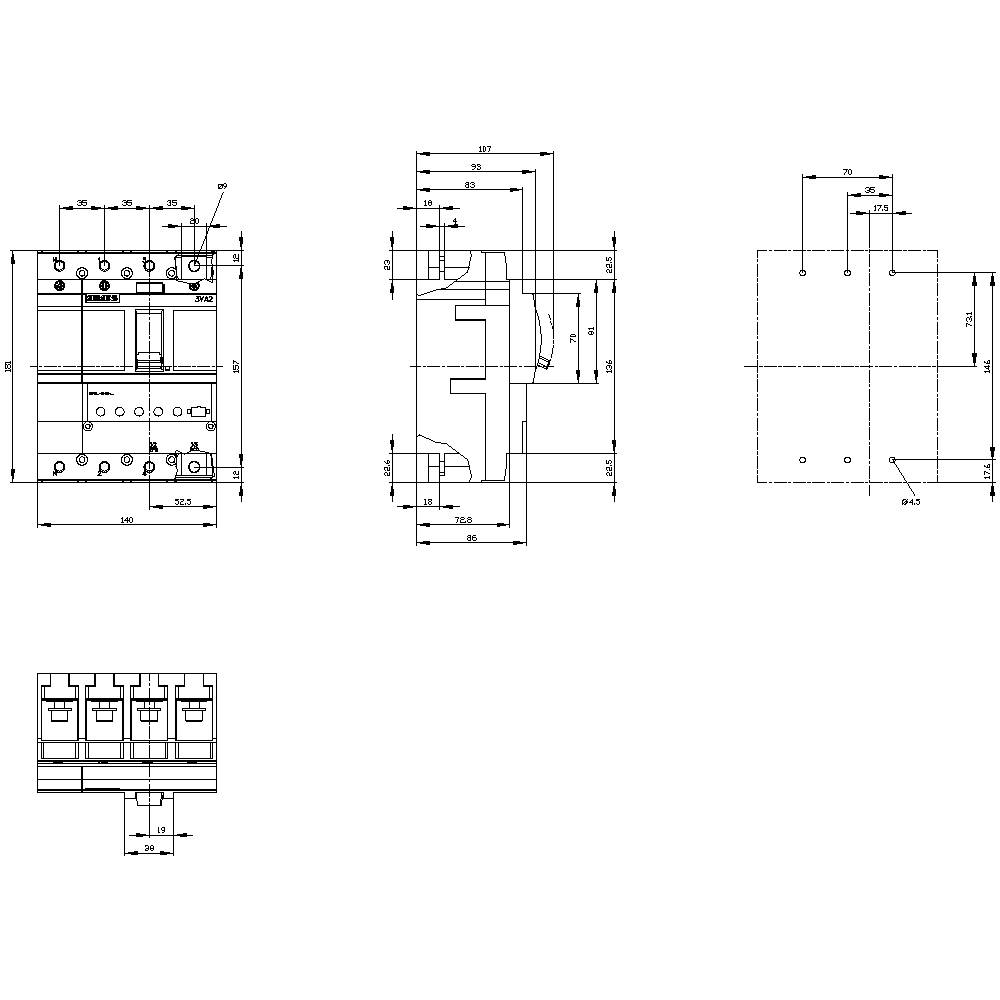

Disegno tecnico di un dispositivo di commutazione con più viste e misure dettagliate. Mostra vista frontale, laterale e dall'alto con indicazioni dimensionali.

1/2

Immagine simile

Tipo prodotto

Interruttore

Impostazione corrente (max.)

25 A

Collegamento

A vite

Tipo di imballaggio

Pezzo

Tipo

3VA2125-8HN42-0AA0

Scheda tecnica (PDF)

Consegna entro Mar 27 Ott

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (851,64 € / Pezzo)

913,93 €

-7 %

851,64 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Interruttori di potenza 3VA2 IEC Frame 160 Classe capacità di commutazione L'ICU = 150 kA @ 41...

Servizi e promozioni supplementari

Dati tecnici

Tipo di imballaggio: Pezzo

Tipo prodotto: Interruttore

Tipo: 3VA2125-8HN42-0AA0

Impostazione corrente (min.): 10 A

Impostazione corrente (max.): 25 A

Regolazione: 10 - 25 A

Numero poli: 4 poli

Tensione di commutazione max: 690 V/AC

Tipo di montaggio: Installazione fissa

Min. temperatura: -25 °C

Temperatura max.: +70 °C

Classe capacità di commutazione: L

Tipo di sgancio sovracorrente: ETU350

Collegamento: A vite

: IP40

Profondità: 86 mm

Larghezza: 140 mm

Altezza: 181 mm

Dim.: (L x A x P) 140 x 181 x 86 mm

Contenuto: 1 pz.

Compatibile RoHS: Sì

: 0

: 0

: 25 A

: 4

: 0

: 0.5 W

: IP40

: Front side

: FALSE

: Screw connection

: Rocker lever

: FALSE

: 150 kA

: TRUE

: FALSE

: TRUE

: Built-in device fixed built-in technique

: TRUE

: TRUE

UKCA: Non rilevante

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Impostazione corrente (max.)

Tipo prodotto

Tipo di imballaggio

Siemens 3RA6890-0BA Adattatore interruttore automatico 1 pz. Regolazione (corrente): 25 A (max) Tens.comm.max: 690 V/AC (L x A x P) 45 x 26 x 23 mm Pezzo

Articolo n°:1737263

Consegna entro Mar 20 Ott

Conrad Electronic

25 A

Adattatore interruttore automatico

Pezzo

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

122,94 €^*

Siemens 3VA1010-2ED32-0AA0 Interruttore 1 pz. Regolazione (corrente): 100 - 100 A Tens.comm.max: 690 V/AC (L x A x P) 76.2 x 130 x 70 mm Singolo

Articolo n°:1753036

Consegna entro Mar 20 Ott

Conrad Electronic

100 A

Interruttore

Singolo

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

258,20 €^*

Siemens 3VA1010-2ED36-0AA0 Interruttore 1 pz. Regolazione (corrente): 100 - 100 A Tens.comm.max: 690 V/AC (L x A x P) 76.2 x 130 x 70 mm Pezzo

Articolo n°:1753052

Consegna entro Mar 20 Ott

Conrad Electronic

100 A

Interruttore

Pezzo

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

286,07 €^*

Siemens 3VA1010-2ED42-0AA0 Interruttore 1 pz. Regolazione (corrente): 100 - 100 A Tens.comm.max: 690 V/AC (L x A x P) 101.6 x 130 x 70 mm Pezzo

Articolo n°:1753067

Consegna entro Mar 20 Ott

Conrad Electronic

100 A

Interruttore

Pezzo

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

323,77 €^*

Siemens 3VA1010-2ED46-0AA0 Interruttore 1 pz. Regolazione (corrente): 100 - 100 A Tens.comm.max: 690 V/AC (L x A x P) 101.6 x 130 x 70 mm Pezzo

Articolo n°:1753080

Consegna entro Gio 22 Ott

Conrad Electronic

100 A

Interruttore

Pezzo

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

356,56 €^*

Siemens 3VA1010-3ED32-0AA0 Interruttore 1 pz. Regolazione (corrente): 100 - 100 A Tens.comm.max: 690 V/AC (L x A x P) 76.2 x 130 x 70 mm Pezzo

Articolo n°:1753081

Consegna entro Mar 20 Ott

Conrad Electronic

100 A

Interruttore

Pezzo

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

266,39 €^*

Siemens 3VA1010-3ED36-0AA0 Interruttore 1 pz. Regolazione (corrente): 100 - 100 A Tens.comm.max: 690 V/AC (L x A x P) 76.2 x 130 x 70 mm

Articolo n°:1737507

Consegna entro Mar 20 Ott

Conrad Electronic

100 A

Interruttore

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

290,98 €^*

Siemens 3VA1010-3ED42-0AA0 Interruttore 1 pz. Regolazione (corrente): 100 - 100 A Tens.comm.max: 690 V/AC (L x A x P) 101.6 x 130 x 70 mm

Articolo n°:1737605

Consegna entro Gio 22 Ott

Conrad Electronic

100 A

Interruttore

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

331,97 €^*

Siemens 3VA1010-3ED46-0AA0 Interruttore 1 pz. Regolazione (corrente): 100 - 100 A Tens.comm.max: 690 V/AC (L x A x P) 101.6 x 130 x 70 mm Pezzo

Articolo n°:1737861

Consegna entro Gio 22 Ott

Conrad Electronic

100 A

Interruttore

Pezzo

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

359,84 €^*

Siemens 3VA1010-4ED32-0AA0 Interruttore 1 pz. Regolazione (corrente): 100 - 100 A Tens.comm.max: 690 V/AC (L x A x P) 76.2 x 130 x 70 mm

Articolo n°:1737862

Consegna entro Mar 20 Ott

Conrad Electronic

100 A

Interruttore

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

277,87 €^*

Documenti & Download

Scheda tecnica

Scheda tecnica 1743326 Siemens 3VA2125-8HN42-0AA0 Interruttore 1 pz. Regolazione (corrente): 10 - 25 A Tens.comm.max: 690 V/AC (L x A x P) 140

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 1743326 Siemens 3VA2125-8HN42-0AA0 Interruttore 1 pz. Regolazione (corrente): 10 - 25 A Tens.comm.max: 690 V/AC (L x A x P) 140

Descrizione

Interruttori di potenza 3VA2 IEC Frame 160 Classe capacità di commutazione L'ICU = 150 kA @ 415V a 4 poli, impianti ETU350, LSI, In = 25 A Protezione da sovraccarico ir = 10A...25A Protezione da cortocircuito Isd=1,5...10 x IR, II = 12 x in N-conduttore di regolabile (OFF, 100%) viti di collegamento piatto compatto 3VA2 con ETU 3 pz. per impianti. Compatto 3VA da Siemens come parte integrante delle componenti SENTRON protezione per applicazioni industriali e per le applicazioni nel campo dell'infrastruttura offrono un'efficace, impianti di avviamento e di protezione del motore tramite uno spegnimento sicuro in caso di sovraccarico e corto circuito. Compatto 3VA con standard in flessibilità e varietà di accessori modulare. Accessori per dimensioni più uniforme su tutte le serie della interruttore ad elevate prestazioni 3VA1 e 3VA2. Questa variante della interruttore ad elevate prestazioni 3VA si distingue soprattutto grazie a: 1. Forma compatta. Seconda Disponibile come variante per protezione degli impianti e generatore a seconda della protezione ETU. 3. Disponibile come 3 e 4 poli. 4. A seconda delle dimensioni: corrente nominale 25 A...630 A. 5. Quattro classi di potenza di commutazione 55 kA ... 150 kA a 415 V. 6. Montaggio in montaggio fisso, tecnologia a innesto, tecnica d'innesto. 7. La serie è dotata di un sganciatore di sovracorrente elettronico. 8. Sistema modulare e facile da montare accessori interno con svariate funzioni. www.Siemens.de/3VA. Siemens offre per la sicura efficiente infrastruttura elettrica in edifici e nell'industria un portfolio di protezione, commutazione, dispositivi di misurazione e monitoraggio, sistemi di distribuzione e interruttori e prese.
