Name: Siemens 3VA2225-8KQ42-0AA0 Interruttore 1 pz. Regolazione (corrente): 100 - 250 A Tens.comm.max: 690 V/AC (L x A x P) 14
Brand: Siemens
SKU: 1743276
Availability: BackOrder

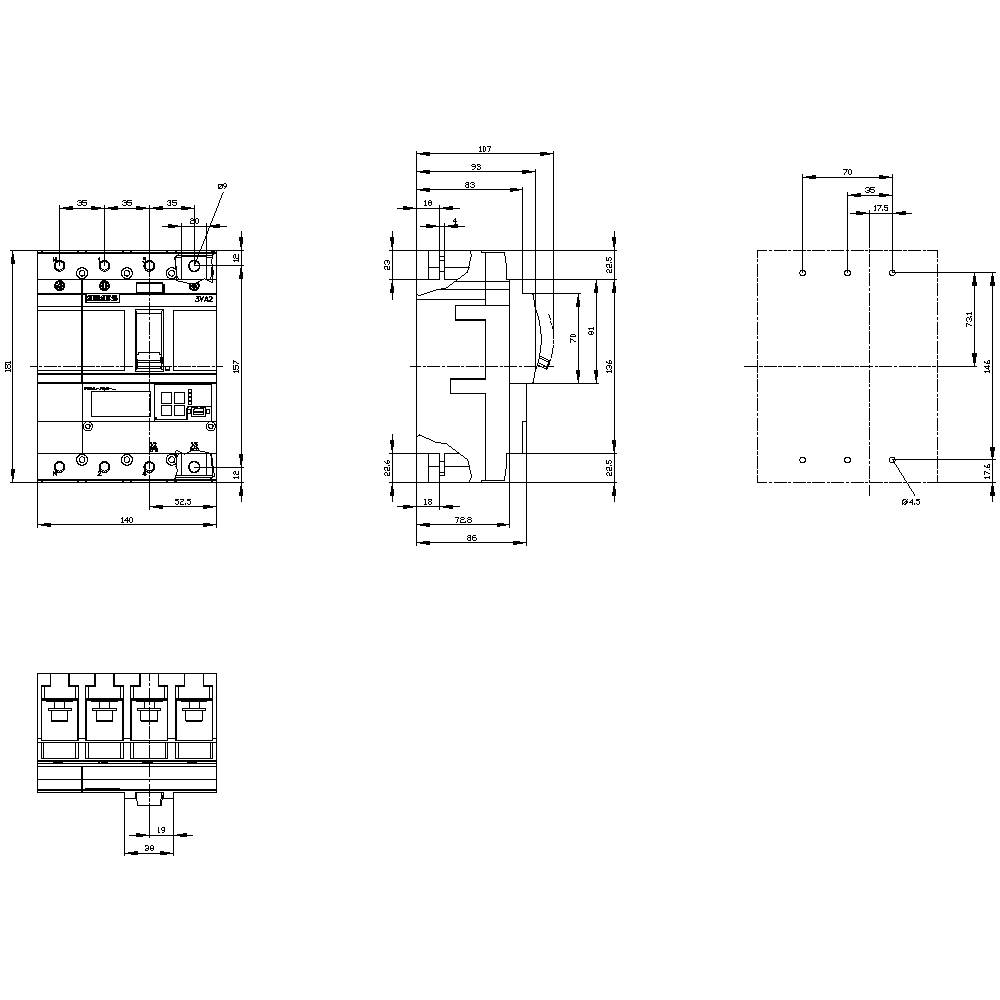

Disegno tecnico di un dispositivo con diverse viste e quote dimensionali, che mostra la vista frontale, laterale e posteriore, nonché i dettagli dei componenti.

1/2

Immagine simile

Tipo prodotto

Interruttore

Impostazione corrente (max.)

250 A

Collegamento

A vite

Tipo

3VA2225-8KQ42-0AA0

Impostazione corrente (min.)

100 A

Scheda tecnica (PDF)

Consegna entro Mar 17 Nov

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (2766,39 € / Pezzo)

2766,39 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Tipo prodotto: Interruttore

Tipo: 3VA2225-8KQ42-0AA0

Impostazione corrente (min.): 100 A

Impostazione corrente (max.): 250 A

Regolazione: 100 - 250 A

Numero poli: 4 poli

Tensione di commutazione max: 690 V/AC

Adatto per serie: Siemens Serie 3VA

Adatto per: Siemens

Tipo di montaggio: Installazione fissa

Min. temperatura: -25 °C

Temperatura max.: +70 °C

Classe capacità di commutazione: L

Tipo di sgancio sovracorrente: ETU860

Collegamento: A vite

: IP40

Profondità: 86 mm

Larghezza: 140 mm

Altezza: 181 mm

Dim.: (L x A x P) 140 x 181 x 86 mm

Contenuto: 1 pz.

Compatibile RoHS: Sì

: 0

: 0

: 250 A

: 4

: 0

: 48 W

: IP40

: Front side

: FALSE

: Screw connection

: Rocker lever

: FALSE

: 150 kA

: TRUE

: TRUE

: TRUE

: Built-in device fixed built-in technique

: TRUE

: TRUE

UKCA: Sì
