Siemens 5SU13567KK32 Magnetotermico e differenziale 32 A
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Magnetotermico e differenziale
Numero Poli
2
Caratteristica di rilascio
C
Corrente nominale
32 A
Potere d'interruzione
6 kA
Scheda tecnica (PDF)
Numero
Totale (54,09 € / Pezzo)
54,09 €
IVA escl.
Diritto di reso di 14 giorni incluso
Dati tecnici
- Numero di unità di divisione larghezza: 2
- Numero di cicli di prova / per la verifica ambientale: 28
- Coppia di serraggio / con collegamento a vite / minima: 2,5 Nm
- Coppia di serraggio / con collegamento a vite / max. 3 Nm
- Modello del tipo base: 5SU1
- Posizione di montaggio: qualsiasi
- Profondità di incasso: 70 mm.
- Durata meccanica (cicli di commutazione) / tipica: 10000
- Numero di poli / nota: 1P+N
- Numero di poli / con protezione: 1
- Posizione/cavo di collegamento alla rete: A scelta in alto o in basso
- Dotazione del prodotto / protezione da contatto: Sì
- Proprietà del prodotto / senza alogeni: Sì
- Proprietà del prodotto / piombabile: Sì
- Proprietà del prodotto / senza silicone: Sì
- Funzione del prodotto / conduttore neutro di commutazione: Sì
- Capacità di commutazione (ICU+): 15 kA
- Capacità di commutazione corrente / secondo EN 60898: 6 kA
- Capacità di commutazione corrente / secondo IEC 60947-2: 15 kA
- Tipo di protezione IP: IP20, per montaggio a distributore, con conduttori collegati
- Temperatura ambiente / durante il funzionamento / minima: -25 °C.
- Temperatura ambiente / durante il funzionamento / max.: +55 °C
- Dissipazione di potenza / con valore nominale corrente / in CA / in stato di funzionamento caldo / per polo: 5,7 W.
- Dissipazione di potenza / max.: 11,4 W
- Grado di inquinamento: 2
- Frequenza di alimentazione: 50 Hz
- Frequenza di funzionamento/nota: 50 Hz
- Categoria di sovratensione III
- Caratteristica di spegnimento: non ritardati
- Scatto corrente di dispersione: 30 mA
- Idoneità all'integrazione/installazione a incasso: Sì
- Tensione di isolamento: 264 V
- Funzione di protezione / attivazione errata: Sì
- Tensione di alimentazione / per dispositivo di prova / minima: 195 V.
- Sezione conduttore collegabile / a un filo: 0,75 mm² - 35 mm²
- Sezione del conduttore collegabile / a filo sottile / con finitura del conduttore: 0,75 mm² - 25 mm²
- Sezione conduttore collegabile / multidente: 0,75 mm² - 35 mm²
- Modello
Non ritardati
- Tensione nominale
230 – 240 V/AC
- Tipo prodotto
Magnetotermico e differenziale
- Numero Poli
2
- Classe di aziende
3
- Caratteristica di rilascio
C
- Compatibile RoHS
Sì

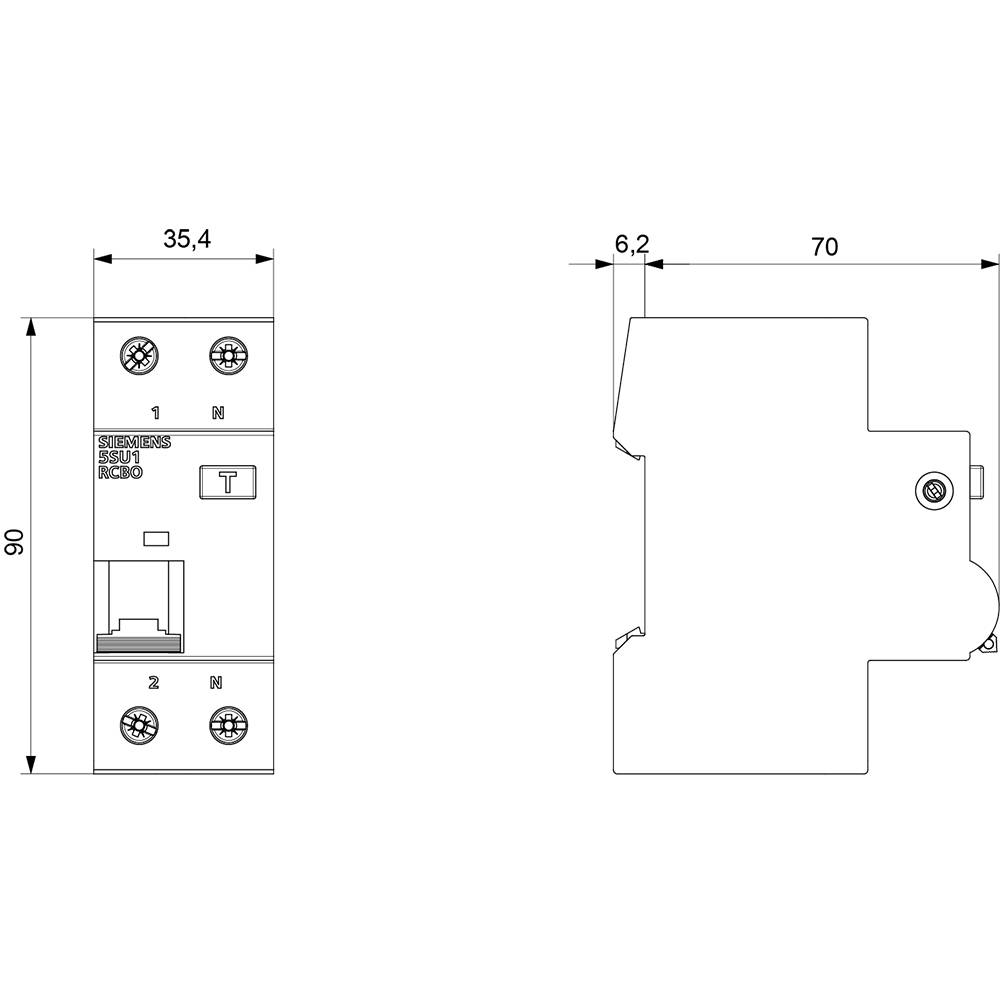

- Dim.
(L x A x P) 36 x 90 x 77 mm
- Contenuto
1 pz.
- Corrente nominale
32 A
- Corrente nominale
32 A
- Potere d'interruzione
6 kA
- Larghezza
36 mm
- Altezza
90 mm
- Profondità
77 mm
AC
70 mm
32 A
230 V
C
264 V
0.03 A
3
2
2
2
1
TRUE
0.75-35 mm²
0.75-35 mm²
TRUE
2
4
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 2865237 Siemens 5SU13567KK32 Magnetotermico e differenziale 32 A
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 2865237 Siemens 5SU13567KK32 Magnetotermico e differenziale 32 A
Descrizione
Interruttore FI/LS, 6 kA, 1P+N, tipo A, 30 mA, C-Char, in: 32 A, UN AC: interruttore FI/LS 230 V SENTRON 5SU1 per la protezione combinata da sovraccarico, cortocircuito e correnti di guasto
I nostri interruttori FI/LS (RCBO) sono certificati VDE e certificati in conformità con DIN EN 61009-1, DIN EN 61009-2-1. Con i suoi morsetti a doppia camera, il collegamento è molto semplice anche da conduttori di diverse sezioni. Altri dispositivi di commutazione di protezione Siemens SENTRON possono essere collegati in modo rapido e semplice alle guide di distribuzione a spina 5ST3. Tramite il codice Datamatrx sul dispositivo potrete accedere rapidamente a tutti i dati tecnici nell'app APP Siemens Siemens Industry Online Support.
I dispositivi di commutazione di protezione SENTRON possono essere ampliati con gli accessori più comuni della scatola di montaggio del sistema con molte funzioni.
Tecnologia ottimale per la vostra sicurezza - solo di Siemens.
Testo tradotto automaticamente
I nostri interruttori FI/LS (RCBO) sono certificati VDE e certificati in conformità con DIN EN 61009-1, DIN EN 61009-2-1. Con i suoi morsetti a doppia camera, il collegamento è molto semplice anche da conduttori di diverse sezioni. Altri dispositivi di commutazione di protezione Siemens SENTRON possono essere collegati in modo rapido e semplice alle guide di distribuzione a spina 5ST3. Tramite il codice Datamatrx sul dispositivo potrete accedere rapidamente a tutti i dati tecnici nell'app APP Siemens Siemens Industry Online Support.
I dispositivi di commutazione di protezione SENTRON possono essere ampliati con gli accessori più comuni della scatola di montaggio del sistema con molte funzioni.
Tecnologia ottimale per la vostra sicurezza - solo di Siemens.
