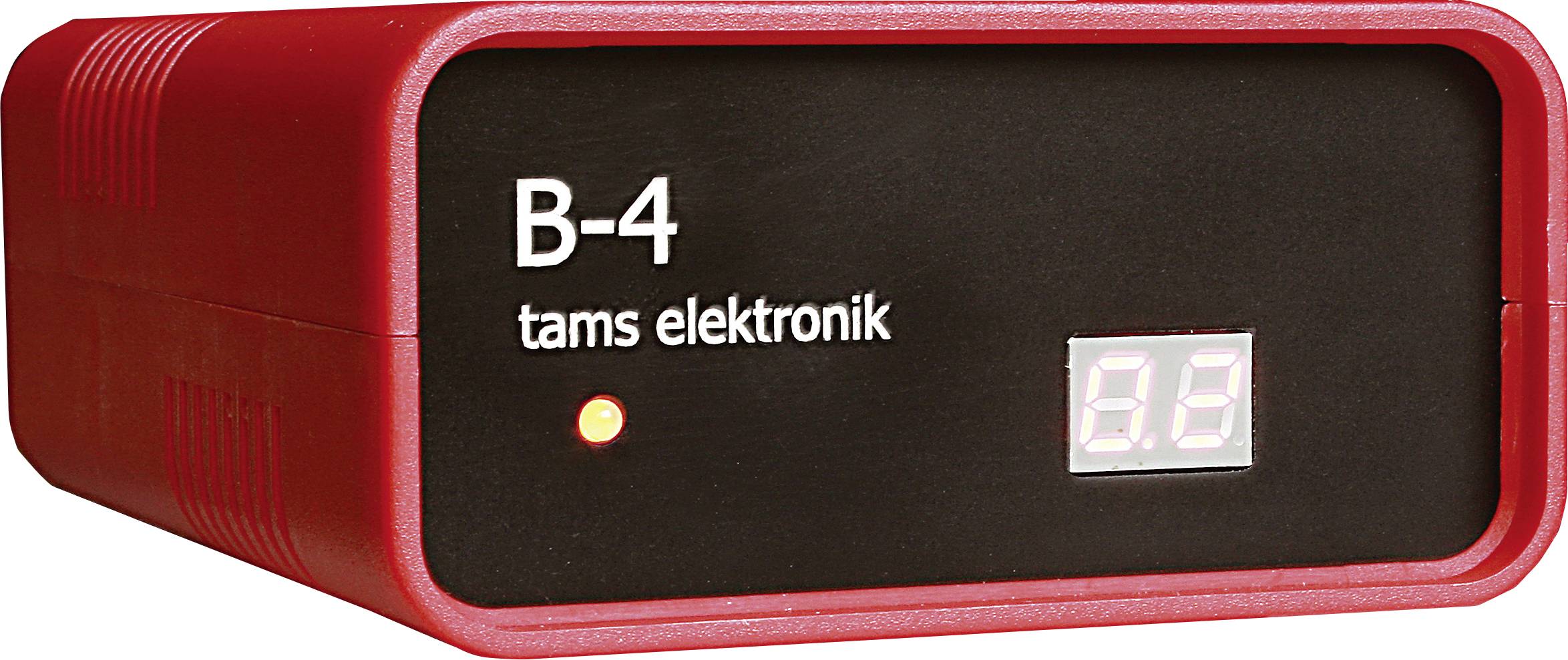

TAMS Elektronik 40-19417-01-C Booster B-4 mit Display Booster Link DCC, mfx, MM

Interfaccia booster conforme a DCC (3 poli / "CDE") per il collegamento all'interfaccia booster conforme a DCC di una centralina o all'uscita del binario di una centralina. Booster multiprotocollo regolato per l'uso con centrali DA MM, DCC o mfx. Per impianti con feedback tramite RailCom e con tensione di binario simmetrica. Sensibilità regolabile ai cortocircuiti e tensione di binario (10 - 20 V, in passi da 1 V). La RailCom-Cutout del booster può essere attivata/disattivata. Spegnimento interno in caso di cortocircuito, disattivabile anche. Max. Tensione di binario 18 V; 5 a (regolata), possibilità di regolazione a 12 - 24 V (regolata). Tensione di alimentazione 12 -18 V (a seconda della tensione del binario impostata).

Caratteristiche elettriche:
Alimentazione di tensione: Trasformatore di tensione alternata (12–20 V) o alimentatore a tensione continua (12–26 V)
Corrente di uscita massima: Da 2,0 a 5,0 a, regolabile in incrementi di 1 A.
Tensione di uscita: Tensione digitale da 10 a 24 volt (regolata), regolabile in passi da 1 V.
Segnale di uscita: Simmetrico

LED sulla parte anteriore del booster per visualizzare gli stati di funzionamento o i problemi riscontrati:
Pronto all'uso
Cortocircuito sull'uscita del binario
Booster disattivato tramite un comando di attenuazione
Booster disattivato dopo l'attivazione del watchdog
Booster disattivato dopo il superamento della temperatura massima consentita
Segnale mancante dalla centralina
Avvio della programmazione

Display: ()
Durante il funzionamento: Consumo di corrente nel circuito ausiliario [a]
Dopo un cortocircuito: I secondi rimanenti prima di riaccenderli
Durante la programmazione: Visualizzazione dei valori CV impostati

Dispositivi di sicurezza:
Spegnimento in caso di cortocircuito: Spegnimento in caso di cortocircuito interno o risposta in caso di cortocircuito alla centralina digitale tramite interfaccia booster CDE; riavvio automatico in caso di cortocircuito; avviso di cortocircuito al controllo del PC
Spegnimento in caso di sovratemperatura
Funzione watchdog in impianti controllati da PC

Configurazione tramite programmazione di guida principale (POM) o (con limitazioni limitate) mediante l'inserimento di connettori di cortocircuito (Jumpers):
Tensione di binario: Da 10 a 24 V, regolabile in passi da 1 V.
Tempo di riavvio dopo un cortocircuito: Da 4 a 10 sec., regolabile in incrementi di 1 sec.
Max. Corrente del binario (corrente di spegnimento in caso di cortocircuito): Da 2 a 5 a, regolabile in passi da 1 A.
RailCom: Attivo o inattivo
Spegnimento con comando deviatoio DCC: Attivo o inattivo
Watchdog: Attivo o inattivo
Limite per l'avviso di cortocircuito: Da 0,2 a 1 a, regolabile in passi da 0,2 A.
Tempo di riavvio dopo un cortocircuito di 5 volte: Da 0 a 100 sec.
