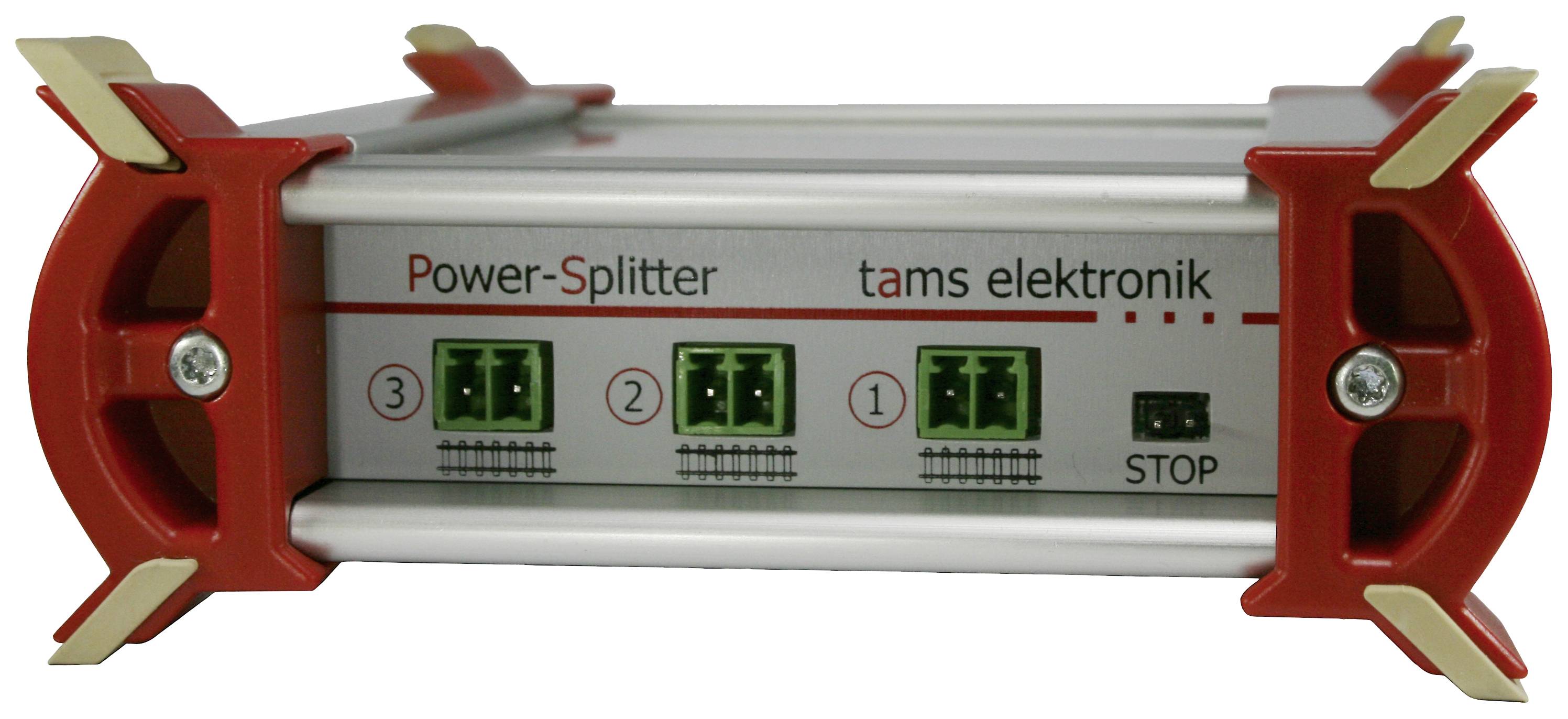

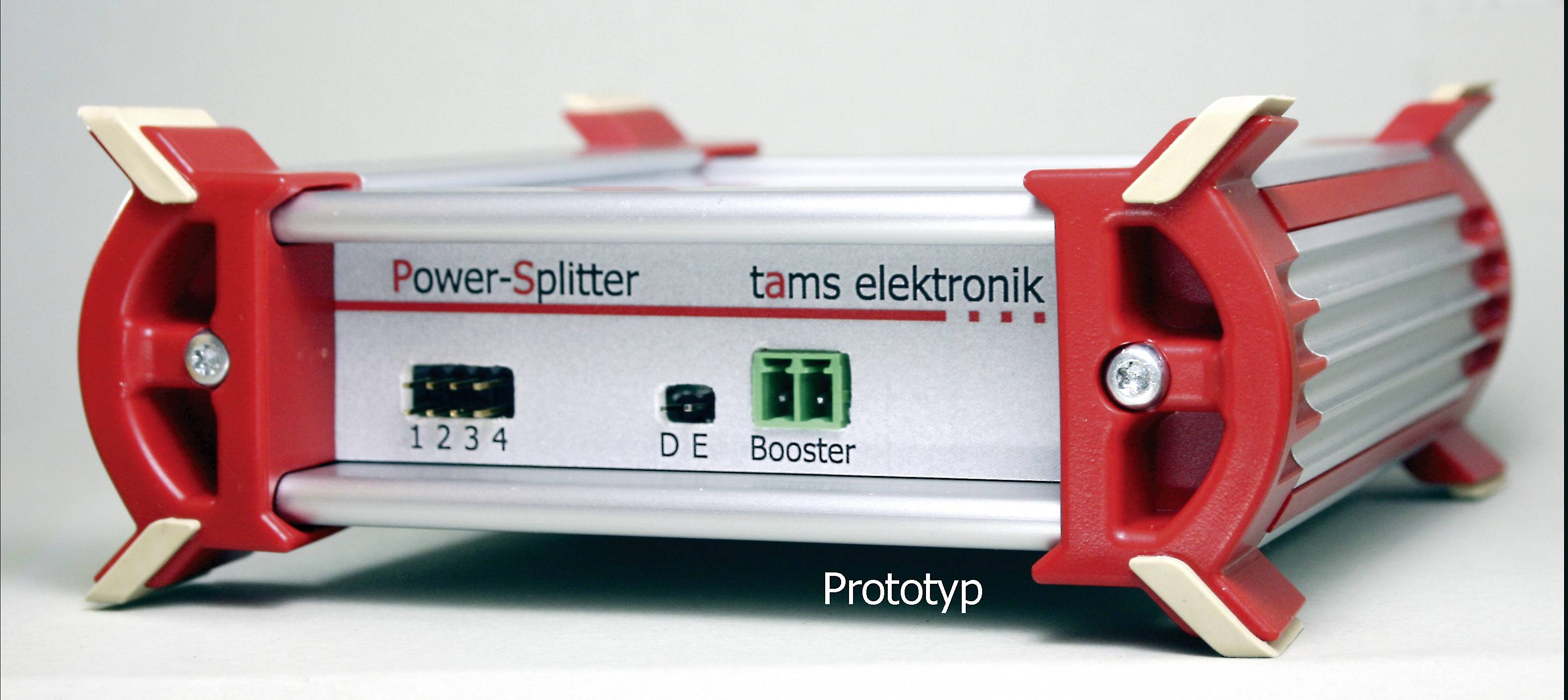

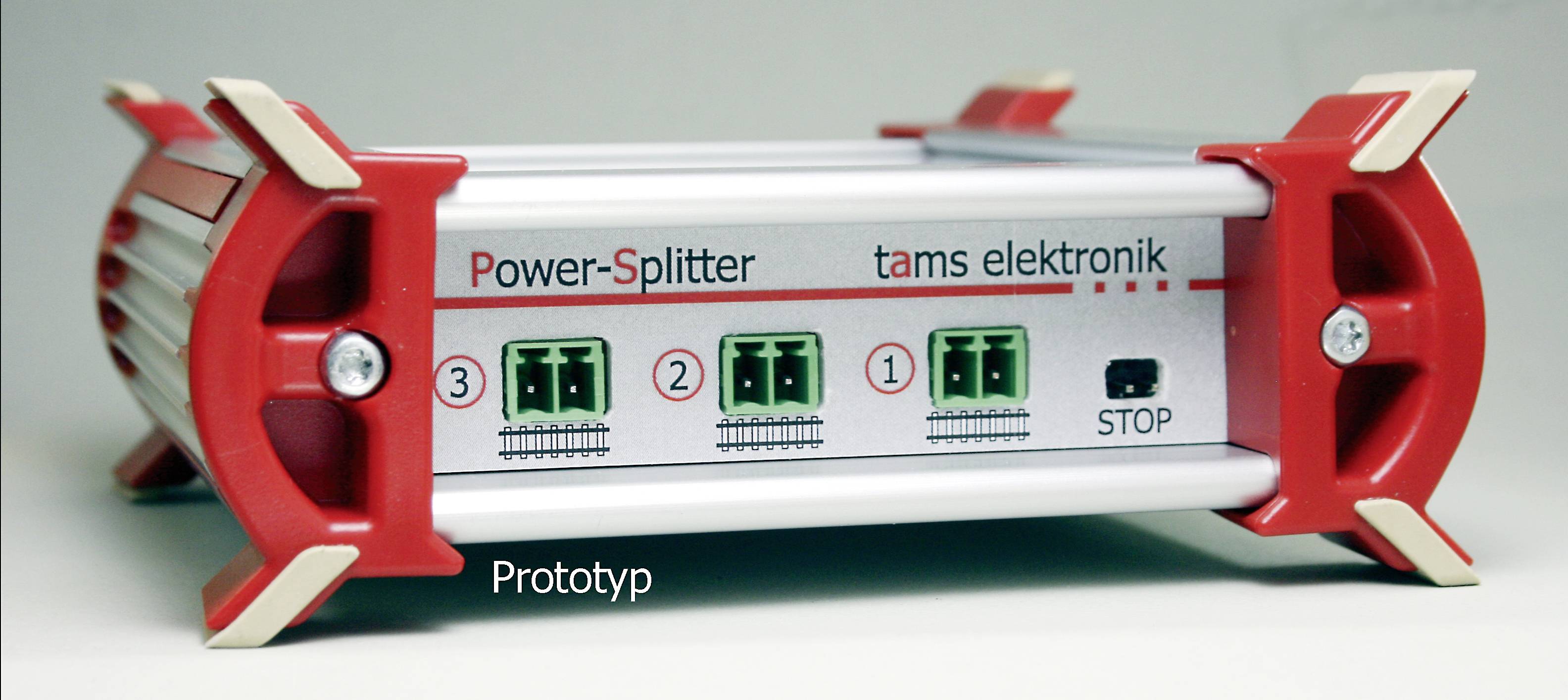

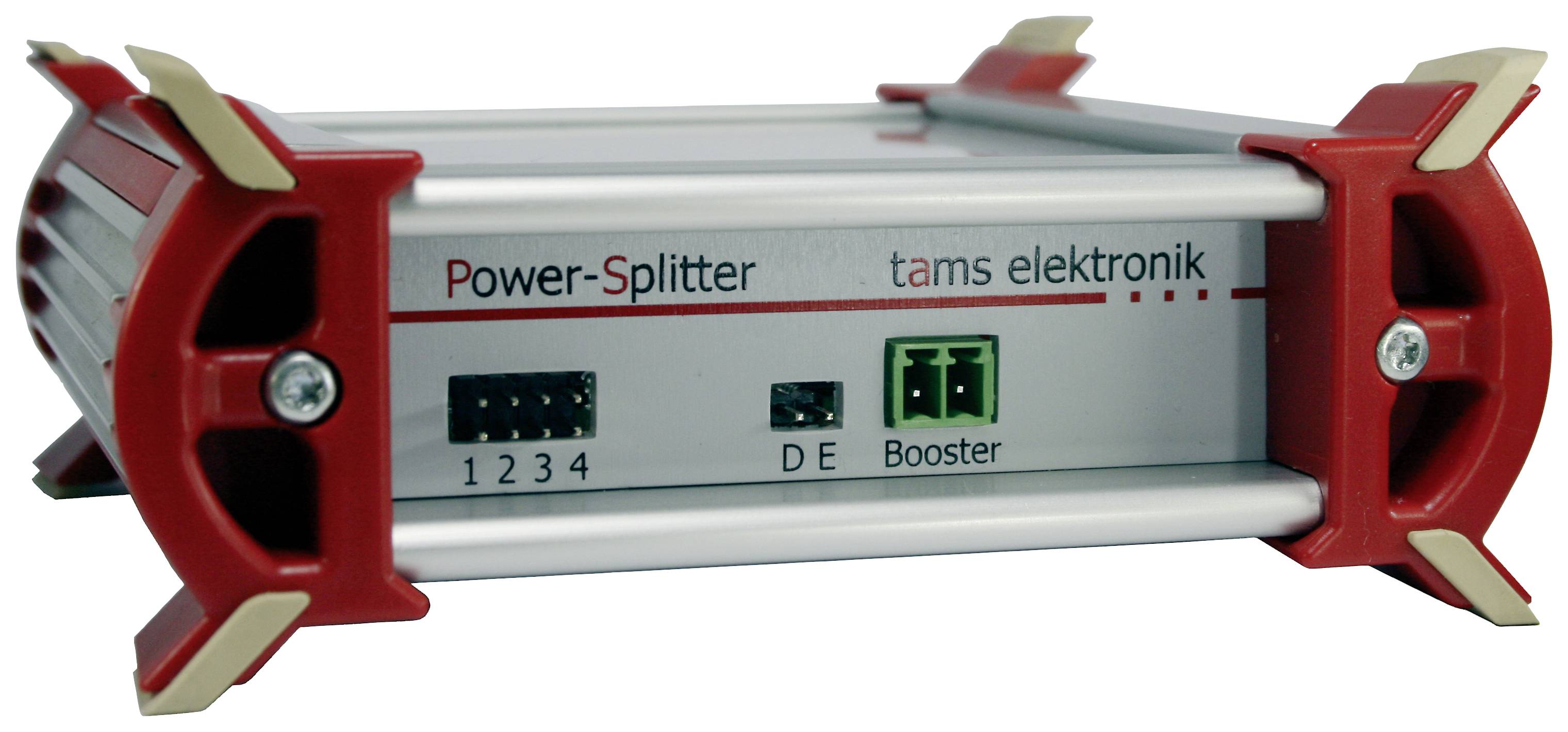

TAMS Elektronik 40-20107-01 Power Splitter, Fertiggerät Decodificatore di commutazione DCC

Lo splitter di potenza suddivide la corrente di uscita del booster in due o tre sezioni con una corrente massima di 2 o 3 A a scelta. In questo modo è possibile sfruttare la corrente di booster disponibile anche con dimensioni nominali più piccole. Poiché controlla solo la corrente nelle sezioni e non interferisce con il controllo del booster, può essere utilizzato con tutti i booster. Sincronizzazione assoluta: Quando si supera il punto di separazione tra i circuiti booster alimentati da diversi booster, si verificano correnti di compensazione che nel peggiore dei casi causano cortocircuiti. Inoltre, le differenze tra i segnali digitali nei due circuiti booster possono interferire con il funzionamento digitale della guida. Anche se si utilizza un booster identico, i problemi descritti possono verificarsi a causa delle tolleranze dei componenti. Quando si utilizza il Power splitter, la tensione di uscita e il tempo di passaggio dei segnali digitali sono assolutamente sincronizzati in tutte le sezioni collegate. In questo modo si garantisce che i punti di separazione tra le sezioni possano essere facilmente attraversati. Collegamenti opzionali: Cavo di segnalazione di cortocircuito: Conforme a DCC Pulsante di arresto di emergenza esterno per lo spegnimento simultaneo di tutte le sezioni Impostazioni con jumper (ponticelli di cortocircuito):Numero di sezioni attive: 2 o 3Corrente massima nelle sezioni: 2 A o 3 A, separatamente per ogni sezioneImpostazioni con l'aiuto della programmazione del binario principale (POM):Indirizzi di commutazione per l'accensione/spegnimento separati di due o tre sezioni di booster con comandi di ordine di deviatoi DCCIndirizzo di commutazione per l'accensione/spegnimento del watchdog con comandi di ordinazione DCCSensibilità ai cortocircuiti: Da 50 a 350 ms. Tempo di riaccensione dopo un cortocircuito: 4...9 s.Spegnimento automatico del cortocircuito: Spegnimento di tutti i fili o solo del filo interessatoTempo di inrush: 300...500 ms.Display LED Linea accesa/spentaCortocircuito nella sezione del booster collegataPulsante di arresto di emergenza premuto
