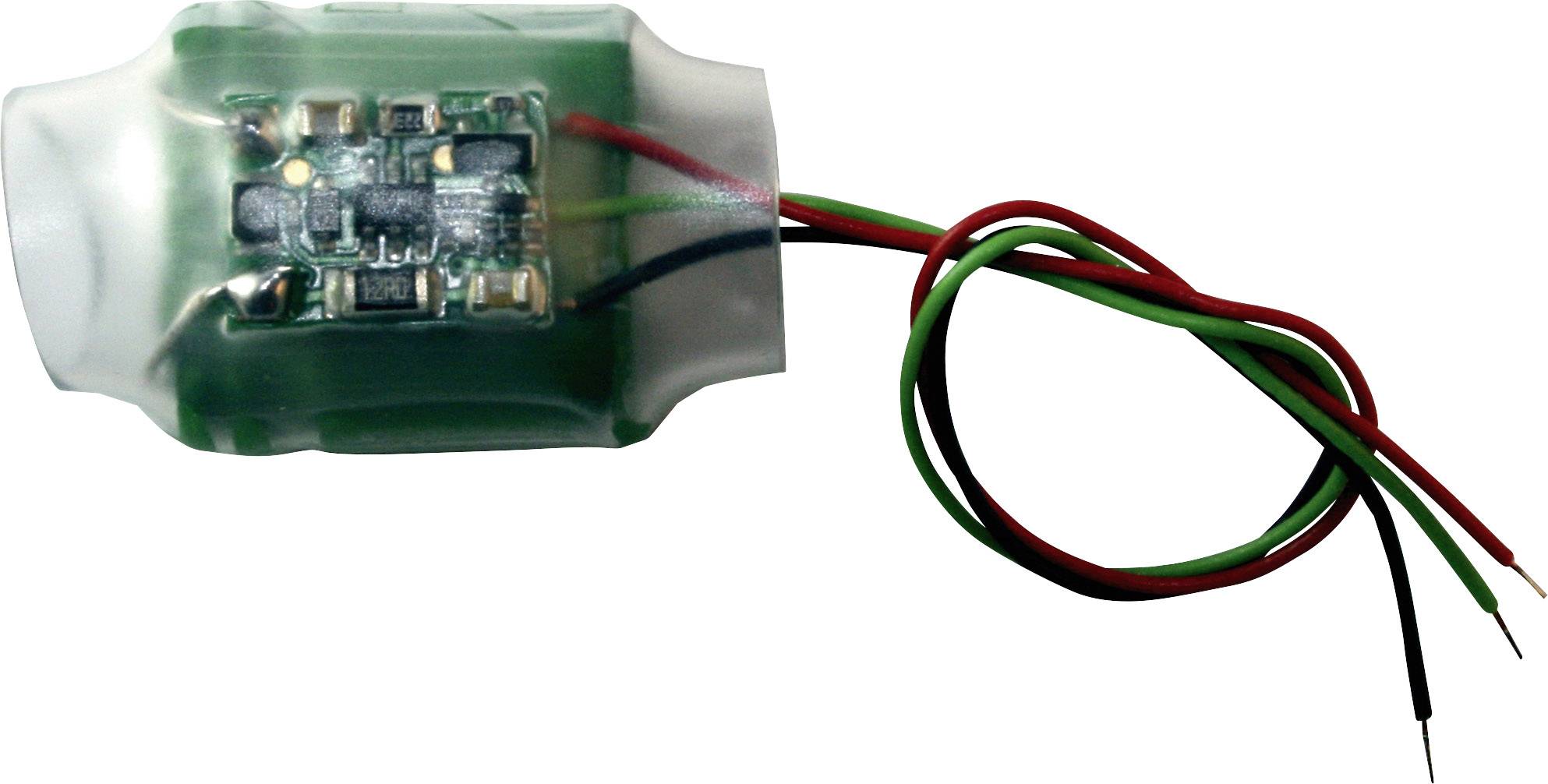

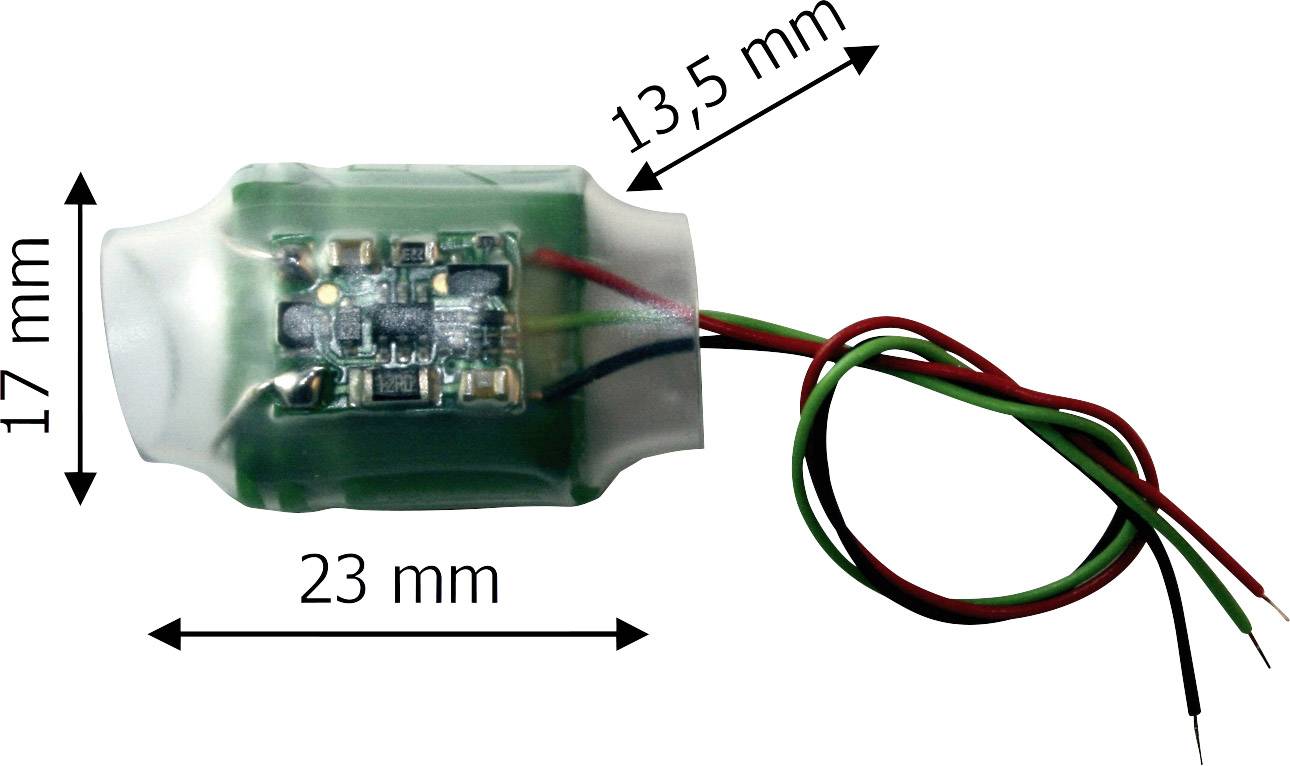

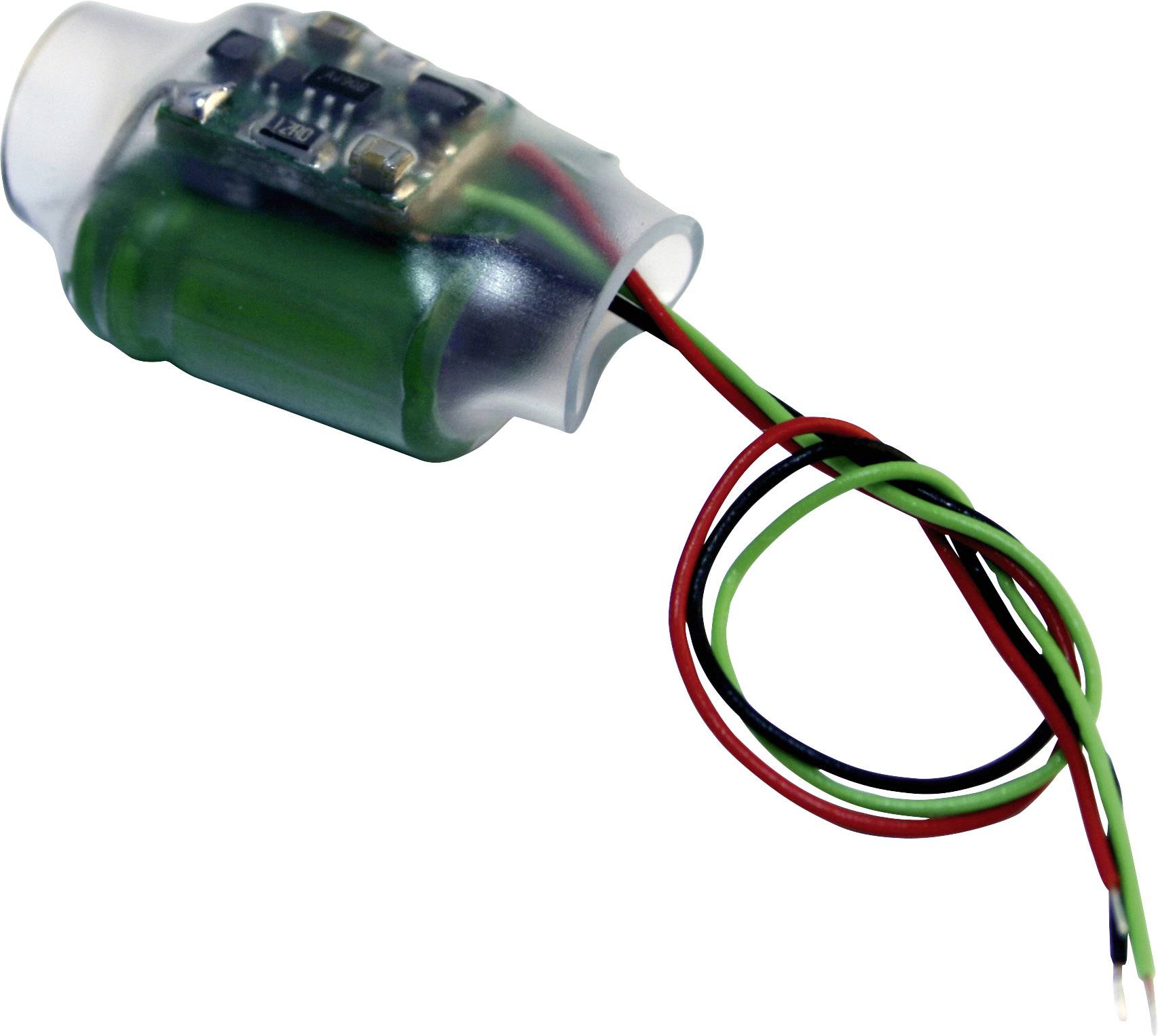

TAMS Elektronik USV-mini 1.0 70-02226-01 Circuito tampone assemblato

L'UPS-mini fornisce un'alimentazione di corrente senza interruzioni per tutti i decoder per veicoli con collegamento per un supporto o un circuito tampone, con regolazione completamente automatica. È collegato direttamente al connettore per un "normale" supporto e, in opzione, a un'uscita di commutazione libera (per poter accendere e spegnere l'UPS se necessario) o all'uscita speciale per i circuiti buffer. All'accensione dell'impianto, l'UPS-mini limita la corrente di carica per il Super-Cap a 100 mA. Inoltre, l'UPS "osserva" la tensione di binario e interrompe la carica del super-cap non appena la tensione di binario esistente scende al di sotto di 12 V. Durante la programmazione del decoder sul binario principale, l'UPS-mini si spegne automaticamente, a condizione che la linea di controllo sia collegata a un'uscita del decoder o che l'UPS-mini sia collegato all'uscita speciale per i circuiti buffer. Suggerimenti: Se viene inviato dal centro per il livello di guida locomotiva 0, la tensione di binario è ancora presente - quindi non c'è motivo per "intervenire" per il mini UPS. La locomotiva si ferma quindi esattamente davanti a un segnale come senza ups mini. Per le sezioni di tenuta in cui la tensione di binario è completamente disattivata, il Packet Time Out deve essere definito sul decoder del veicolo mediante l'impostazione del valore, per garantire un'esatta tenuta del segnale.
