Name: Telegärtner 100024709 100024709 Connettore SMA Presa a pannello 50 Ω 1 pz.
Brand: Telegärtner
SKU: 1366302
Availability: InStock

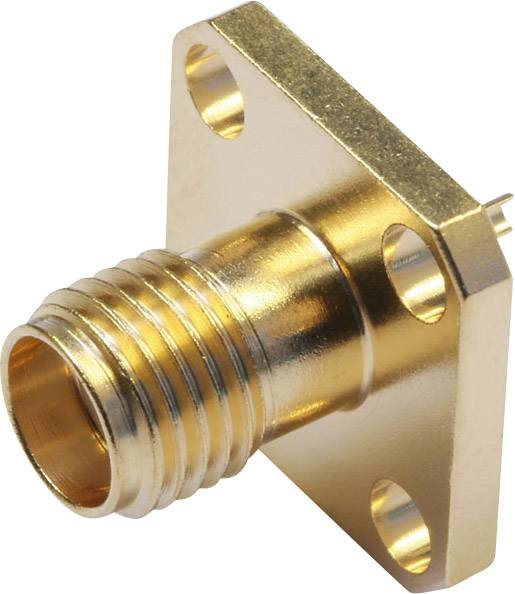

Connettore coassiale dorato con quattro fori di fissaggio. Principalmente adatto per il fissaggio su una piastra o un dispositivo.

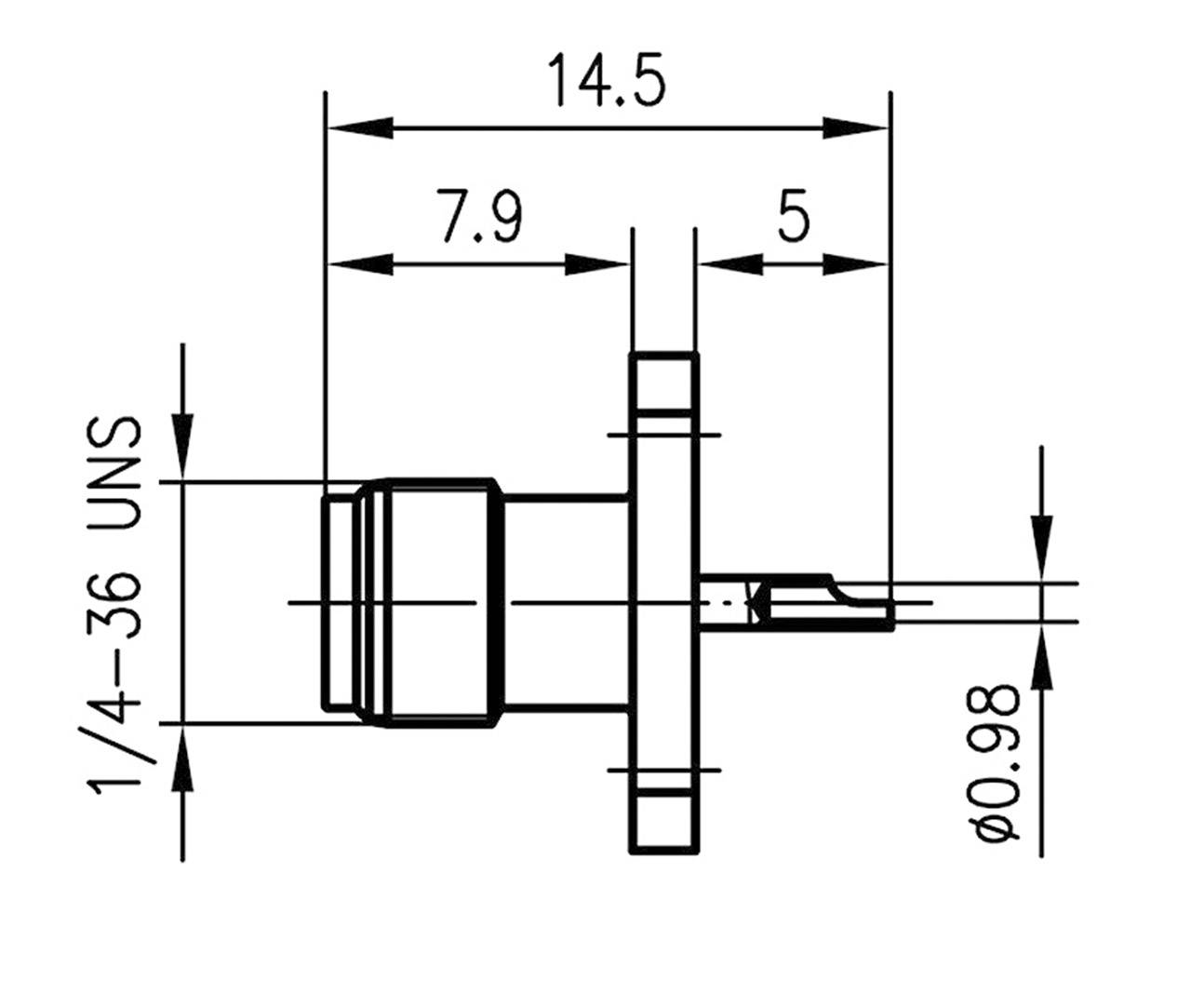

Disegno tecnico di un connettore, vista laterale, con misure: lunghezza 14,5 mm, larghezza 7,9 mm, filettatura 1/4-36 UNS.

1/2

Immagine simile

Tipo prodotto

Connettore SMA

Struttura

Presa a pannello

Impedenza

50 Ω

Collegamento

A saldare

Contenuto

1 pz.

Scheda tecnica (PDF)

Consegna entro Lun 12 Ott

32 Pezzo(i)

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (10,65 € / Pezzo)

10,65 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Connettore SMA

La denominazione connettore maschio e femmina è dovuta alla forma del conduttore interno.
Testo tradotto automaticamente.

Servizi e promozioni supplementari

Dati tecnici

Tipo prodotto: Connettore SMA

Struttura: Presa a pannello

Impedenza: 50 Ω

Collegamento: A saldare

Contenuto: 1 pz.

Materiale: Ottone placcato oro

Codice articolo produttore: 100024709

Materiale d'isolamento: PTFE

Materiale di contatto: Ottone placcato oro

Compatibile RoHS: Sì

Intervallo di temperatura: -55- +155 °C

Tipo: 100024709

Tipo di chiusura: A vite

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Gruppo di cavi

Collegamento

Struttura

Ø cavo

Telegärtner 100024597 100024597 Connettore SMA Spina dritta 50 Ω 1 pz.

Articolo n°:1366181

Consegna entro Lun 12 Ott

17 Pezzo(i)Conrad Electronic

RG 316/U

A crimpare

Spina dritta

2.70 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

2,45 €^*

Telegärtner 100024606 100024606 Connettore SMA Spina dritta 50 Ω 1 pz.

Articolo n°:1366206

Consegna entro Lun 12 Ott

38 Pezzo(i)Conrad Electronic

RG 58 C/U

A crimpare

Spina dritta

4.95 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

5,73 €^*

Telegärtner 100024619 100024619 Connettore SMA Spina dritta 50 Ω 1 pz.

Articolo n°:1366729

Consegna entro Lun 12 Ott

875 Pezzo(i)Conrad Electronic

UT 85

A saldare

Spina dritta

2.20 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

7,37 €^*

Telegärtner 100024621 100024621 Connettore SMA Spina dritta 50 Ω 1 pz.

Articolo n°:1366848

Consegna entro Lun 12 Ott

101 Pezzo(i)Conrad Electronic

UT 141

A saldare

Spina dritta

3.50 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

7,37 €^*

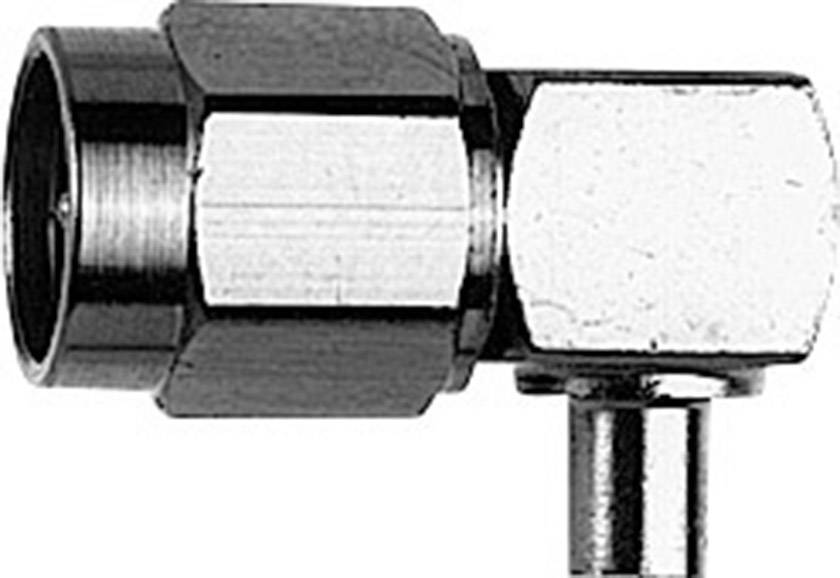

Telegärtner 100024623 100024623 Connettore SMA Spina angolata 50 Ω 1 pz.

Articolo n°:1366432

Disponibile a breve

Conrad Electronic

UT 85

A saldare

Spina angolata

2.20 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

9,01 €^*

Telegärtner 100024628 100024628 Connettore SMA Spina 50 Ω 1 pz. Pezzo

Articolo n°:1365952

Consegna entro Lun 12 Ott

3 Pezzo(i)Conrad Electronic

A saldare

Spina

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

25,40 €^*

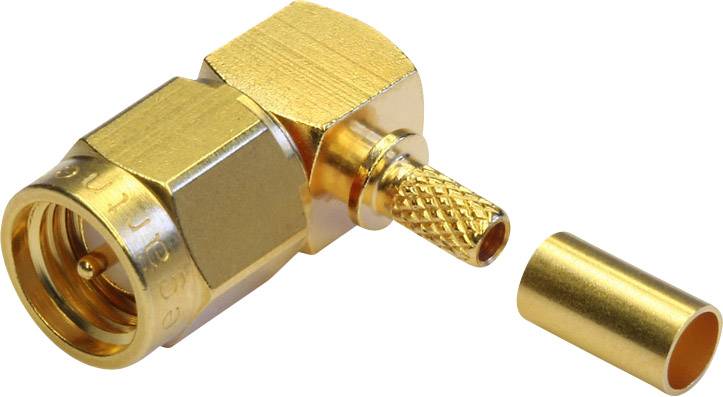

Telegärtner 100024632 100024632 Connettore SMA Spina angolata 50 Ω 1 pz.

Articolo n°:1366267

Disponibile a breve

Conrad Electronic

RG 178 U

A crimpare

Spina angolata

1.90 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

9,83 €^*

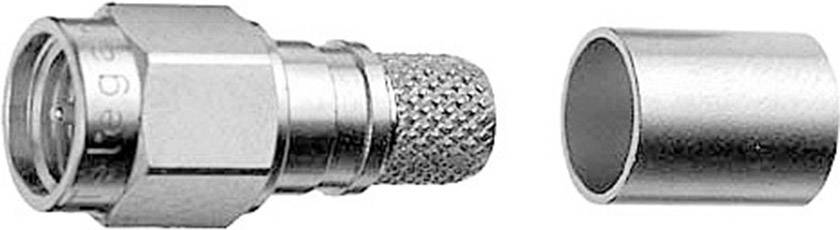

Telegärtner 100024637 100024637 Connettore SMA Spina dritta 50 Ω 1 pz.

Articolo n°:1366849

Consegna entro Lun 12 Ott

76 Pezzo(i)Conrad Electronic

1.4/3.8AF

A crimpare

Spina dritta

5.90 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

7,78 €^*

Telegärtner 100024639 100024639 Connettore SMA Spina dritta 50 Ω 1 pz.

Articolo n°:1366780

Consegna entro Lun 12 Ott

52 Pezzo(i)Conrad Electronic

Aircell 5

A crimpare

Spina dritta

4.95 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

12,29 €^*

Telegärtner 100024600 100024600 Connettore SMA Spina dritta 50 Ω 1 pz.

Articolo n°:1366566

Non disponibile

Conrad Electronic

K 02252 D

A crimpare

Spina dritta

3 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

2,29 €^*

Documenti & Download

Scheda tecnica

Scheda tecnica 1366302 Telegärtner 100024709 100024709 Connettore SMA Presa a pannello 50 Ω 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 1366302 Telegärtner 100024709 100024709 Connettore SMA Presa a pannello 50 Ω 1 pz.

Descrizione

La serie SMA comprende i connettori coassiali più utilizzati di frequente con chiusura a vite. A seconda del modello possono essere utilizzati fino a una frequenza di 18 GHz. L'impedenza caratteristica è di 50 Ω. Sono disponibili versioni di connettore per cavo flessibile, semi-flessibile e semi-rigido. I connettori dei circuiti stampati della serie SMA sono disponibili come modelli saldati o a pressione. A seconda della versione i cavi vengono collegati mediante crimpaggio, serraggio o saldatura. Connettori SMA sono utilizzati tra l'altro nella telefonia mobile, nei satelliti e in metrologia.
