Name: Uni-T MSO3034X Oscilloscopio digitale 350 MHz 5 Gsa/s 500 Mpts Mixed-Signal (MSO) 1 pz.
Brand: Uni-T
SKU: 3399968
Availability: BackOrder

Un oscilloscopio misto analogico-digitale mostra una forma d'onda sullo schermo. Ci sono molti comandi per diverse funzioni di misurazione.

Retro di un dispositivo elettronico con varie porte e griglie di ventilazione. Include porte USB, Ethernet e connettore di alimentazione.

Oscilloscopio digitale che mostra onde di segnale colorate su uno schermo nero, circondato da pulsanti e connettori per l'analisi dei segnali elettrici.

Un oscilloscopio mostra onde sinusoidali con ampiezze diverse su uno schermo a colori. I comandi si trovano a destra.

Un oscilloscopio con uno schermo a colori mostra segnali d'onda. Ha diversi pulsanti, connettori e un display dettagliato.

1/5

Scheda tecnica (PDF)

Consegna entro Mar 20 Ott

3 Pezzo(i)

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (1982,79 € / Pezzo)

1982,79 €

IVA escl.

Spedizione gratuita

Solo 3 Pezzo(i) disponibili

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Oscilloscopio digitale UNI-T MSO3034X 350 MHz 4+16 canali MSO ready 5GSA/s 500 Mpts2.000.000 wfms/s 10,1″ memoria digitale touchscreen capacitiva (DSO)

350 MHz
Numero max. Ingressi analogici 4

Dati tecnici

Tipo prodotto: Oscilloscopio digitale

Ampiezza di banda: 350 MHz

Frequenza di campionamento/canale: 5 Gsa/s

Dimensione monitor: 10 pollici

Caratteristiche: Mixed-Signal (MSO)

Numero max. Ingressi analogici: 4

: di fabbrica senza certificato

Ingressi digitali max.: 16

Profondità di memoria/canale: 500 Mpts

Tipo: MSO3034X

Documenti & Download

Scheda tecnica

Scheda tecnica 3399968 Uni-T MSO3034X Oscilloscopio digitale 350 MHz 5 Gsa/s 500 Mpts Mixed-Signal (MSO) 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3399968 Uni-T MSO3034X Oscilloscopio digitale 350 MHz 5 Gsa/s 500 Mpts Mixed-Signal (MSO) 1 pz.

Descrizione

L'oscilloscopio a segnali misti UNI-T MSO3034X offre una velocità di campionamento massima di 5 GSA/s e una capacità di memoria fino a 500 Mpts. Grazie all'esclusiva tecnologia Ultra Phosphorus 3.0 raggiunge una velocità di acquisizione della forma d'onda di 2.000.000 wfms/s e supporta 12 protocolli di decodifica avanzati trigger e bus seriale. Dotato di un touchscreen capacitivo da 10,1 pollici con controllo a gesti e di un server web incorporato per il controllo remoto, questo oscilloscopio Ideal è adatto per le applicazioni nei sistemi embedded, nell'elettronica automobilistica e nell'industria aerospaziale.

Testo tradotto automaticamente

Versione

Integrazione 9 in 1: Combina oscilloscopio, analizzatore logico, generatore di forme d'onda, analizzatore di spettro e altro ancora per la massima versatilità.
– Ultra Phosphorus 3.0: Analisi parallela a 8 canali, elaborazione fino a 20 Gbps e velocità di rilevamento di 2.000.000 wfms/s per un rilevamento preciso delle anomalie.
– 54 tipi di misurazione: Misurazioni di tensione, frequenza e fase con funzioni statistiche avanzate e grafici di tendenza per analisi in profondità.
– Analisi Power 6+: Analisi completa della qualità della rete e delle prestazioni con PSRR, misurazione della corrente armonica e di spunto e 12 test in 2024.
– Analizzatore di spettro: Supporta FFT 4M-Points, FFT a 4 canali simultanei, diagramma di caduta dell'acqua e misurazione del marker per un'analisi della frequenza rapida e precisa.

Contenuto della fornitura

MSO3034X (350 MHz, 5 GSA/s, 4 canali) x 1
Cavo di alimentazione x 1
1 cavo USB
– Sonde passive (350 MHz) x4
- Cavo passante BNC-BNC × 1
- Cavo BNC con morsetti a coccodrillo (rosso e nero) × 1
– Sonde passive × 4
– Certificato di calibrazione x 1
– Istruzioni di sicurezza multilingue x 1
Guida rapida x 1

Note

Altri modelli

MSO3054X: Larghezza di banda 500 MHz, 4 canali analogici, velocità di campionamento 5 GSA/s, capacità di memoria fino a 500 Mpts, velocità di acquisizione della forma d'onda di 2.000.000 wfms/s, 16 canali digitali e generatore di canali Dual opzionale a 50 MHz.

Opzioni software

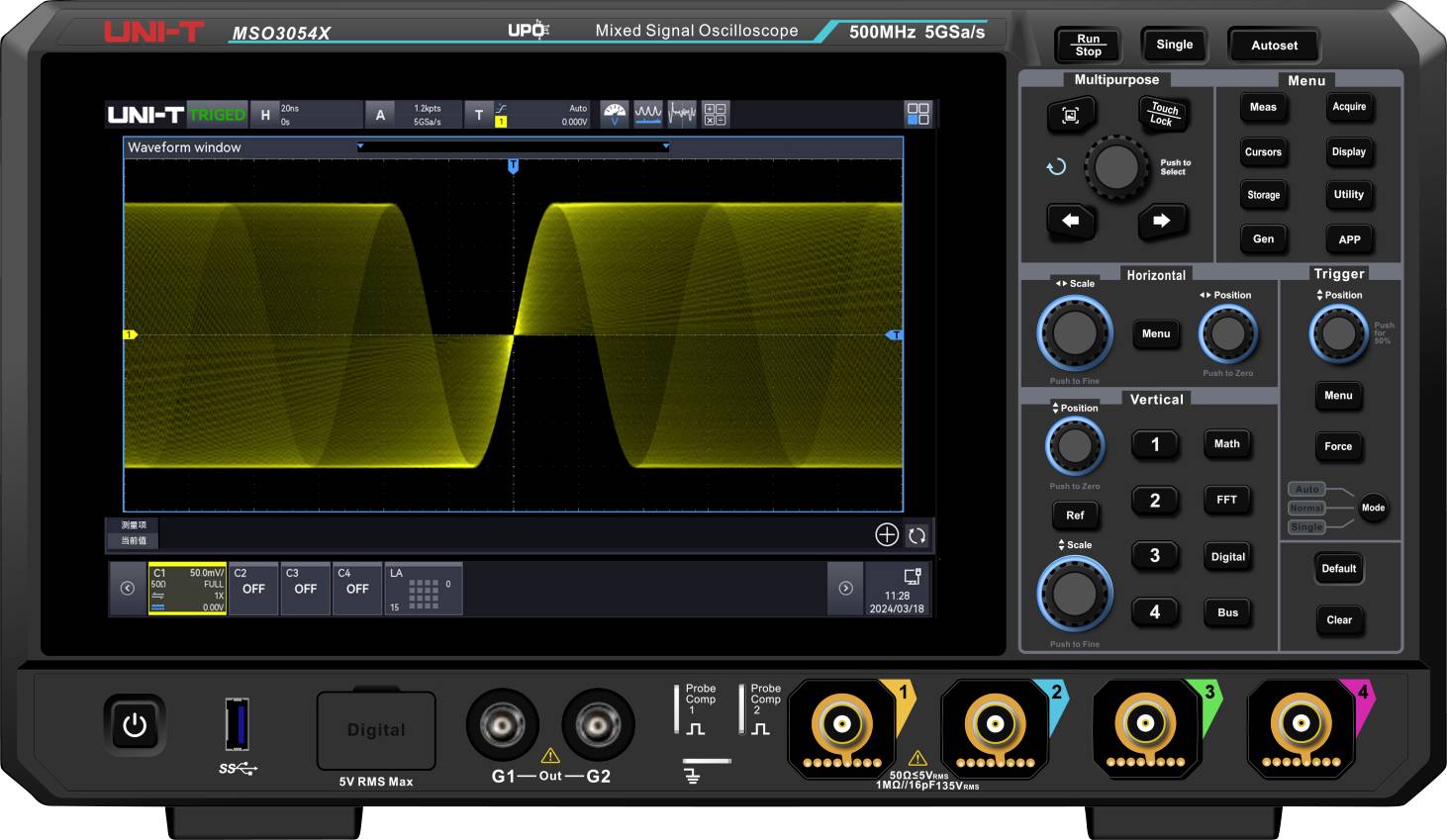

- MSO3000X-BW3M5T5M: Aggiornamento a 350 MHz su larghezza di banda di 500 MHz.

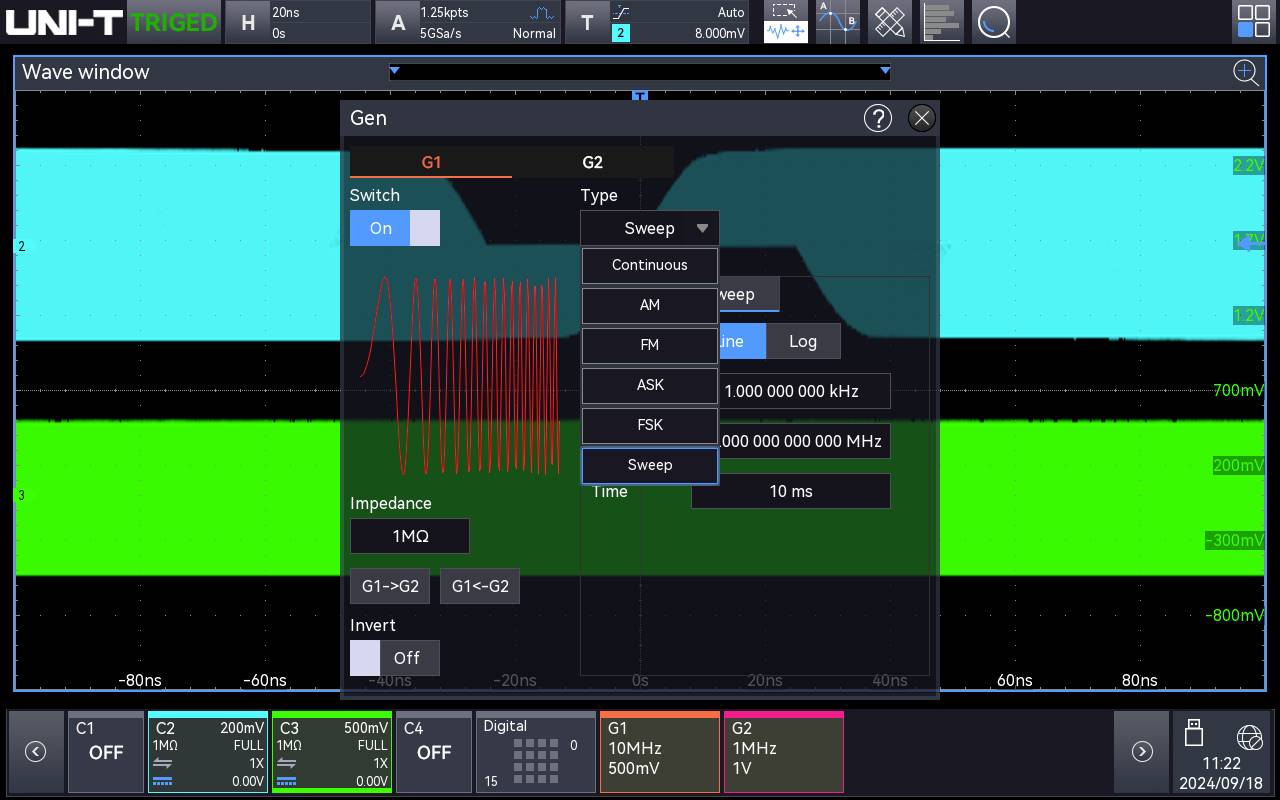

Opzione software per generatore di forme d'onda arbitrarie 50 MHz - MSO3000X-AWG: Duale (incluso diagramma di Bode).

– MSO3000X-PWR: Opzione software per l'analisi delle prestazioni

– MSO3000X-BND: Tutte le opzioni del software di attivazione e decodifica bus serie (tra cui AUTO, audio, MIL-STD, ARINC, Manchester).

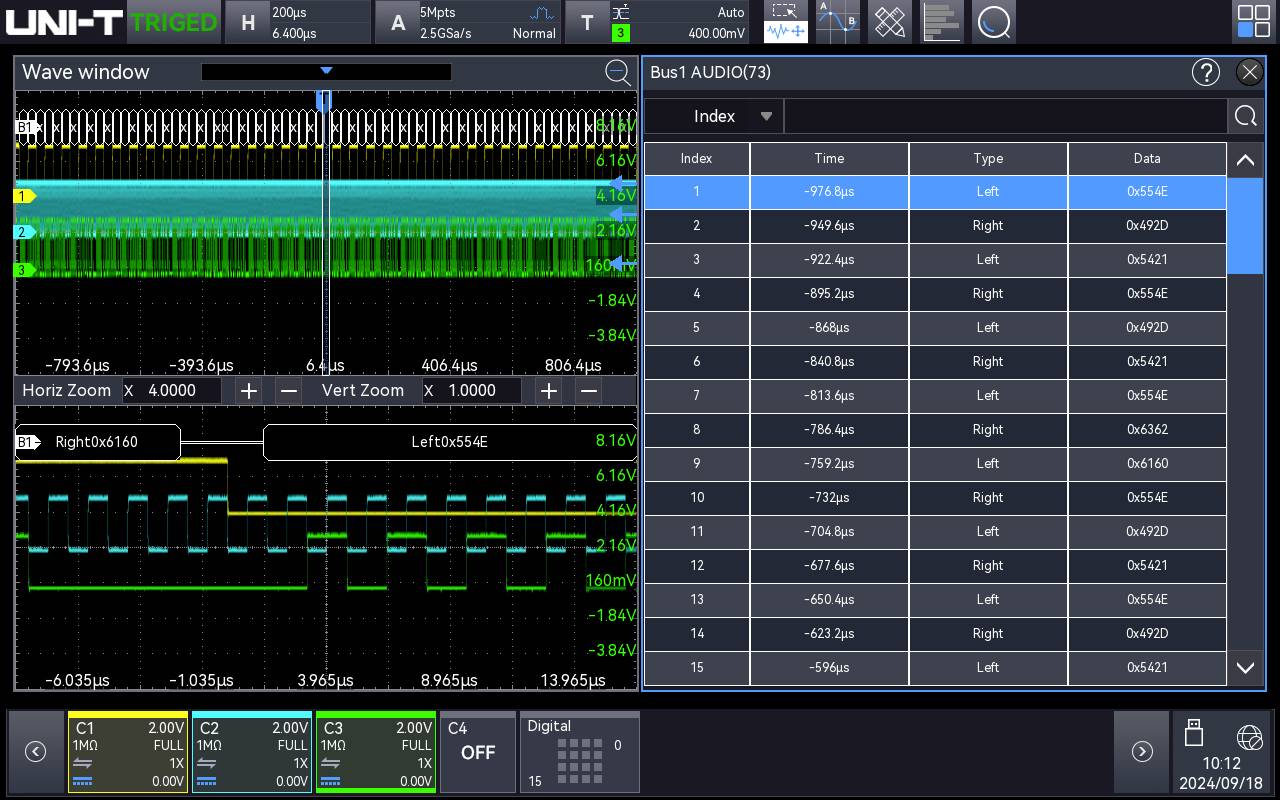

– AUDIO MSO3000X: Opzione software di analisi e attivazione bus serie audio (I2S, LJ, RJ, TDM).

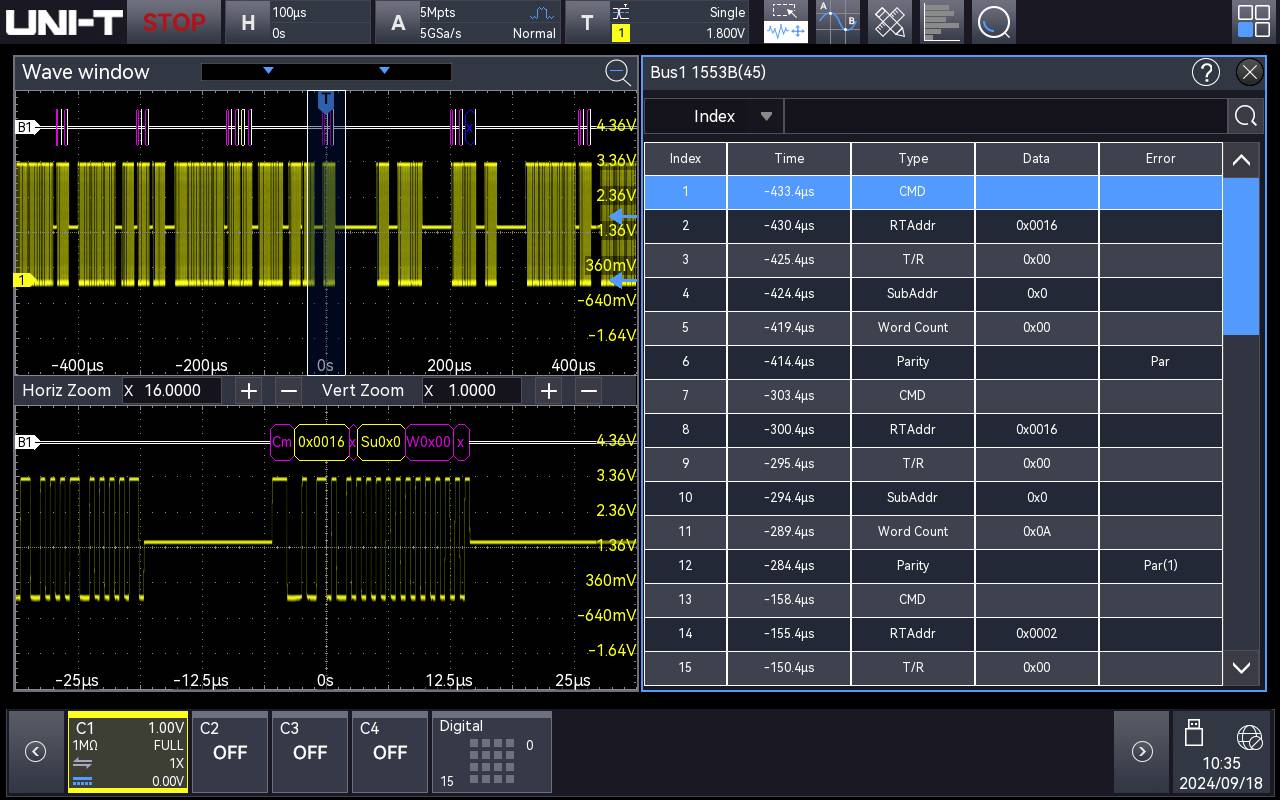

– MSO3000X-MIL1553: Opzione software di attivazione e analisi bus serie aerospaziale (MIL-STD-1553).

– MSO3000X-ARINC429: Opzione software di analisi e attivazione bus serie aerospaziale (ARINC 429).

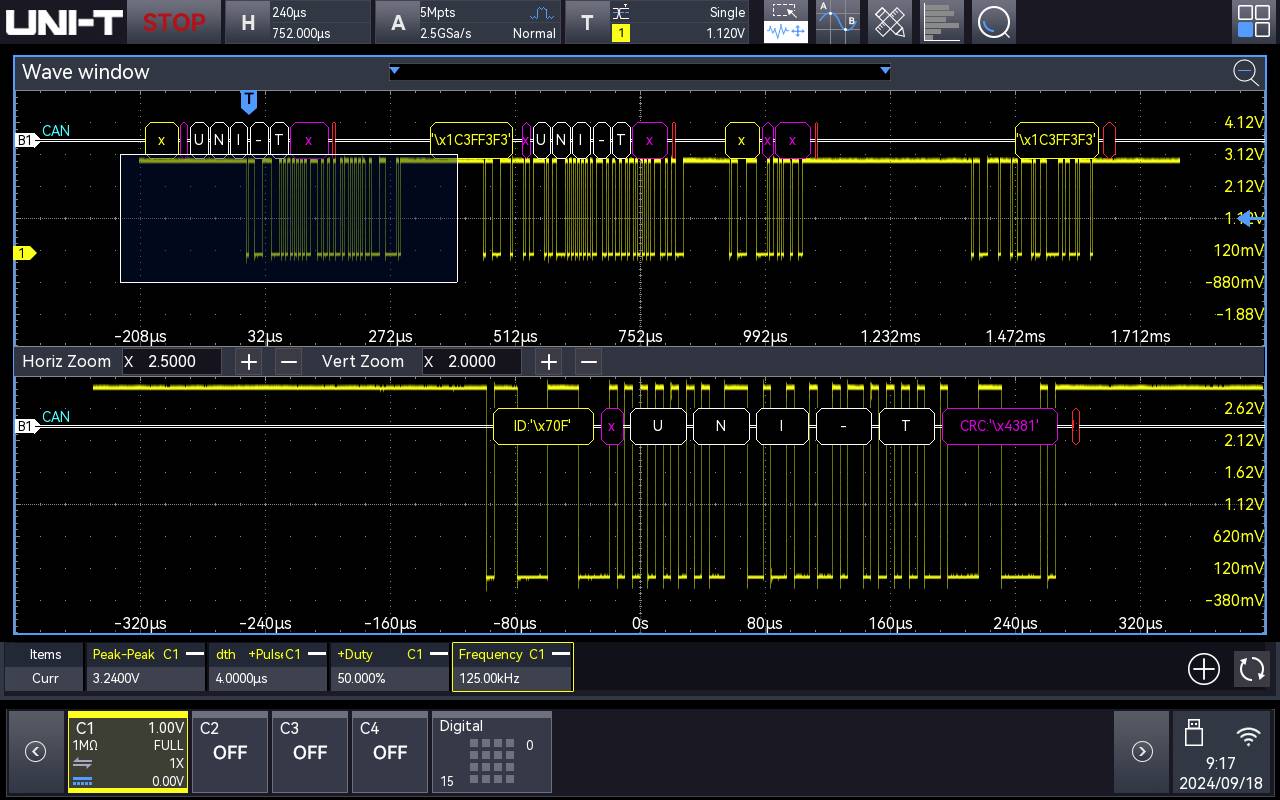

– MSO3000X-AUTO: Opzione software di attivazione e decodifica bus serie automotive (CAN, CAN-FD, LIN, FlexRay, SENT).

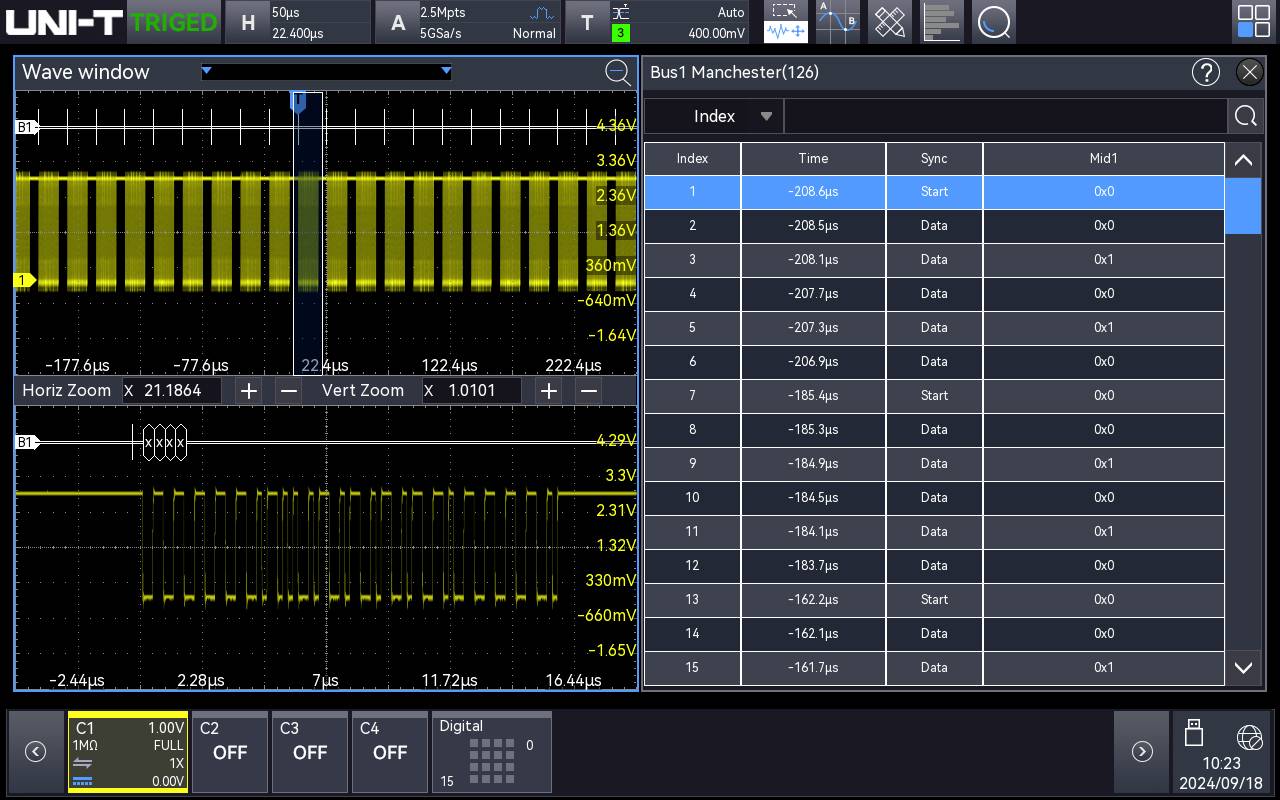

MSO3000X-MANCH: Trigger bus seriale e analisi （Manchester）

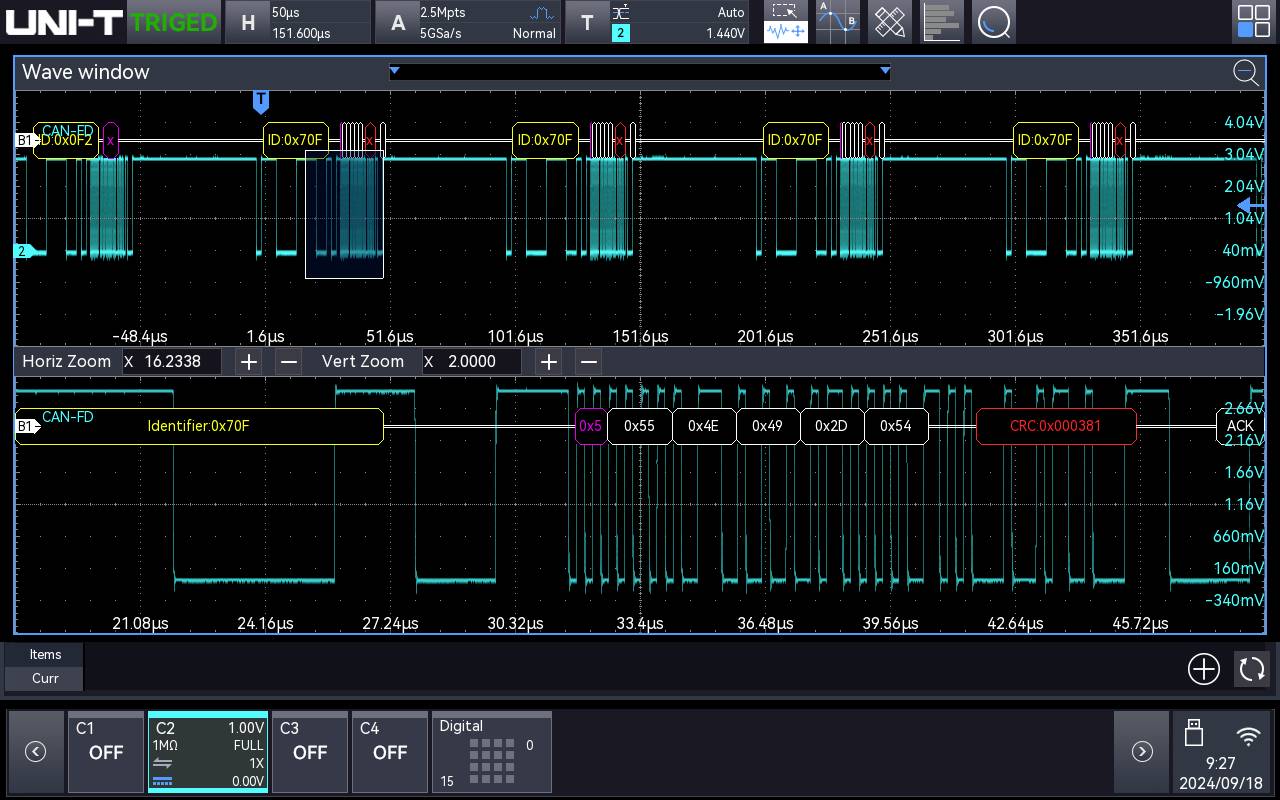

– MSO3000X-CANFD: Opzione software di attivazione e analisi del bus seriale per uso automobilistico （CAN-FD）

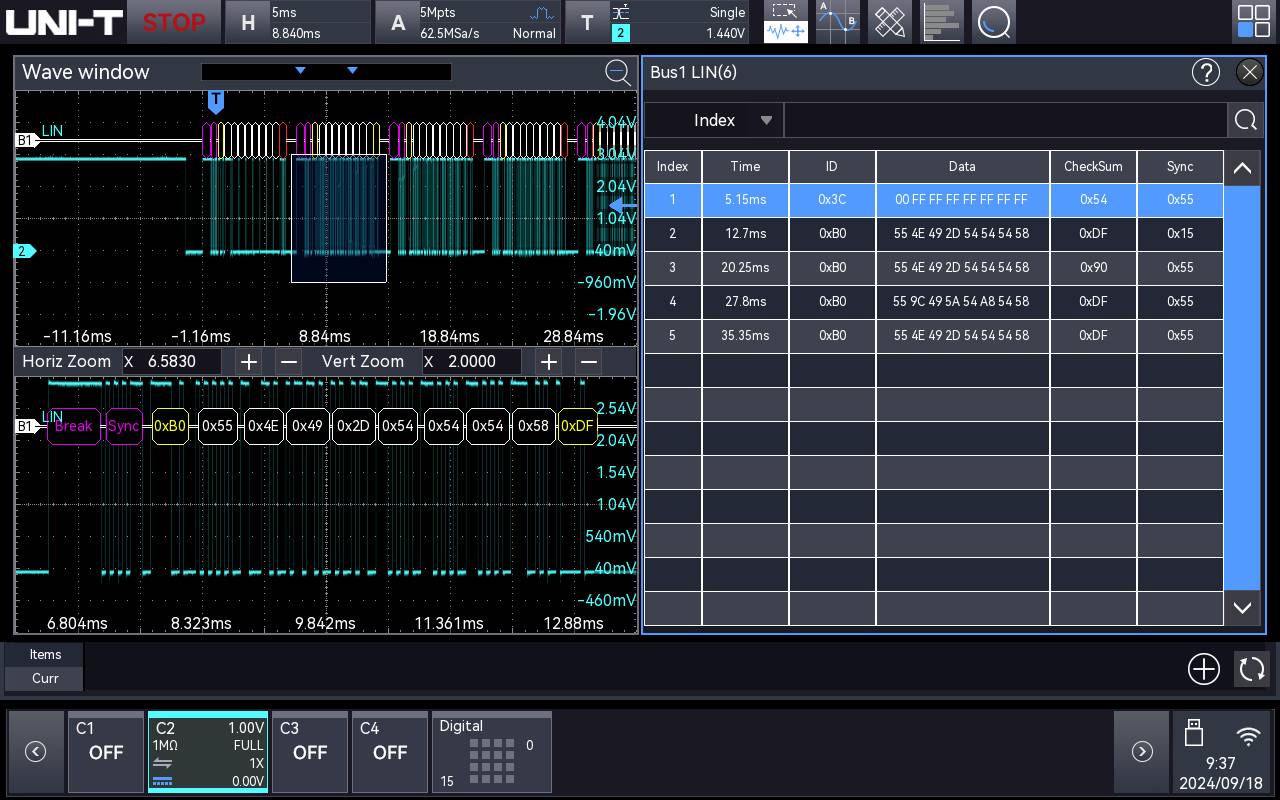

– MSO3000X-LIN: Attivazione e analisi del software del bus seriale per uso automobilistico （LIN）

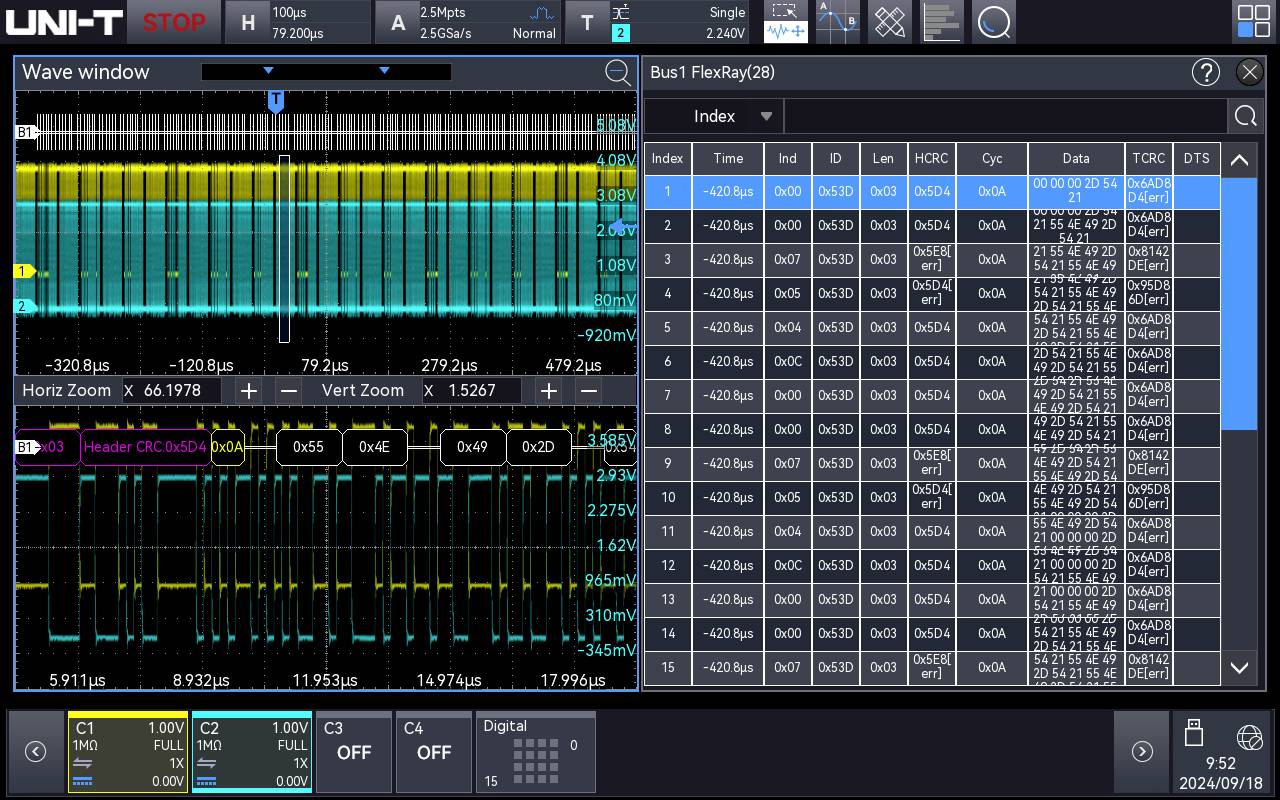

– MSO3000X-Flex: Opzione software di analisi e attivazione bus seriale per uso automobilistico （FlexRay）

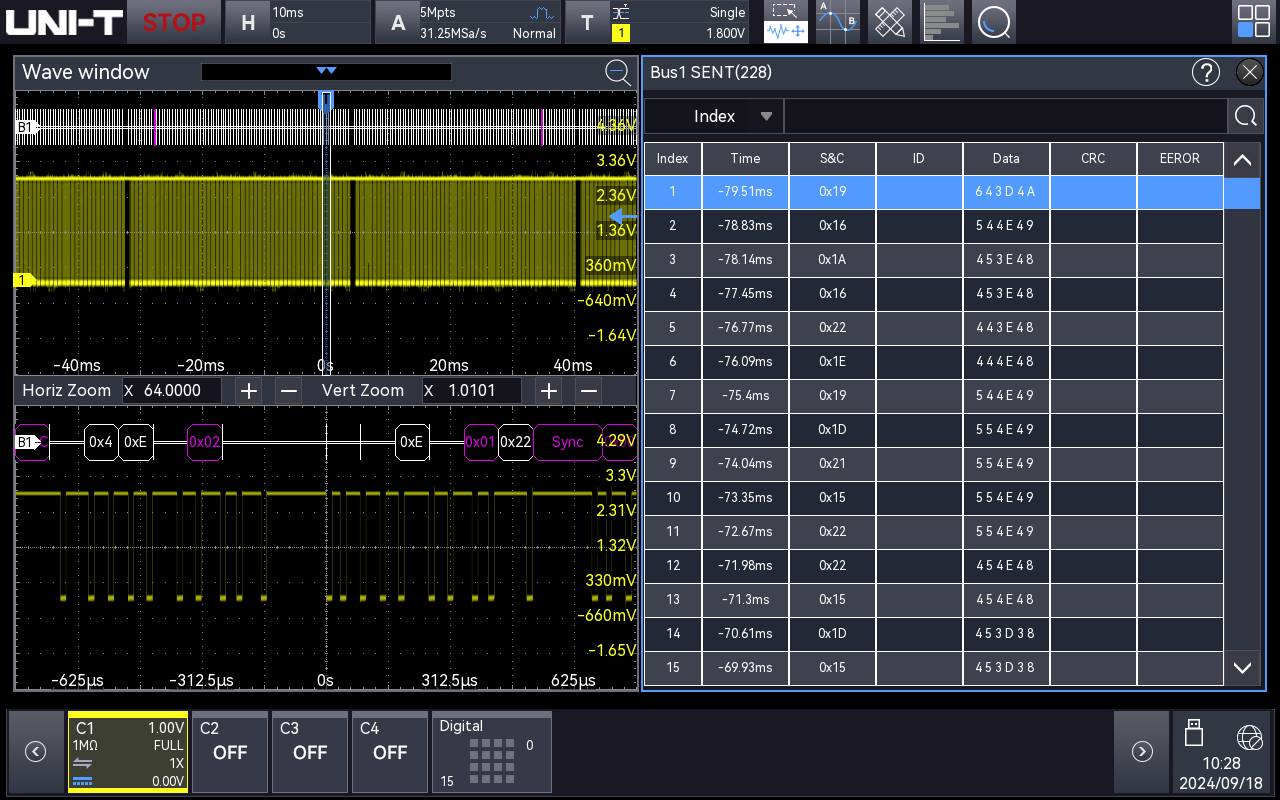

MSO3000X-SENT: Attivazione bus sensore automotive e analisi opzione software （SENT）
