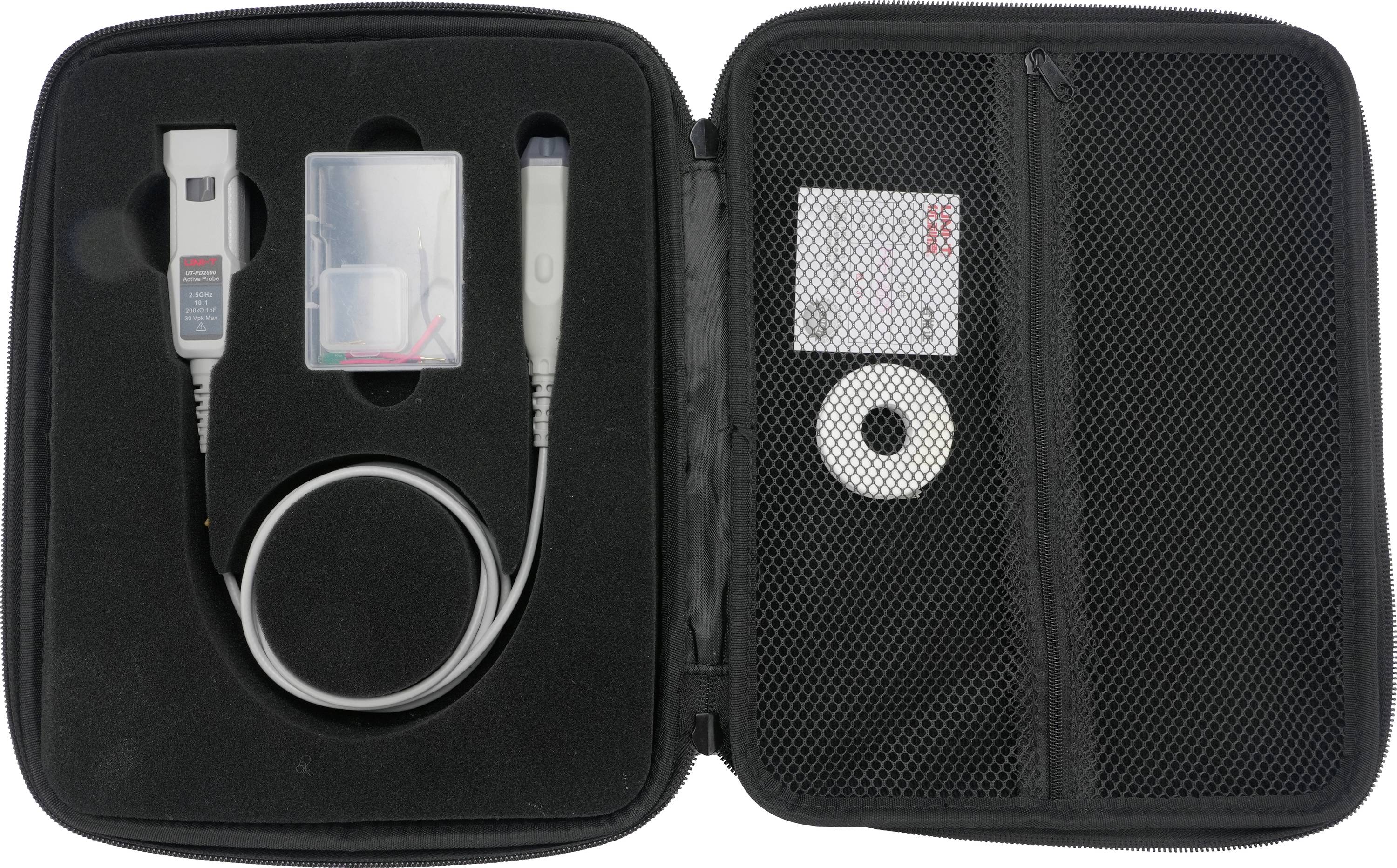

Aprire la custodia con cavo USB, piccolo adattatore, strumento simile a uno stilo e un dispositivo simile a un iPod in una tasca in rete

Aprire la custodia con cavo USB, piccolo adattatore, strumento simile a uno stilo e un dispositivo simile a un iPod in una tasca in rete

Uni-T

Scheda tecnica (PDF)

Consegna entro Mer 21 Ott

5 Pezzo(i)

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (2487,70 € / Pezzo)

2487,70 €

IVA escl.

Spedizione gratuita

Solo 5 Pezzo(i) disponibili

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

UNI-T UT-PD1500, sonda differenziale attiva, larghezza di banda 1,5 GHz

10:1
Larghezza di banda 1.5 GHz

Dati tecnici

Larghezza di banda (-3dB) 1,5 GHz
Tempo di salita: ≤245 ps
Capacità di ingresso: ≤1 PF
Resistenza d'ingresso: 200 kΩ ± 2% (differenziale)
Impedenza in uscita: 50 Ω
Rapporto di smorzamento: 10:1 ± 5%
Intervallo dinamico d'ingresso: 8 VPP (±4 V CC o picco CA)
Intervallo di modo comune: ±15 V (DC fino a 100 Hz), ±2,5 V (>100 Hz)
Intervallo di offset: ±4 V.
-Tensione d'ingresso massima: ±30 V (DC + picco AC)
Reiezione di modo comune: >40 dB @1 MHz, >40 dB @30 MHz, >30 dB @1 GHz
Rumore della sonda: 7 mVrms

Tipo prodotto: Sonda differenziale

Ampiezza di banda: 1.5 GHz

Rapporto di divisione: 10:1

Tipo: Sonda differenziale attiva

: di fabbrica senza certificato

Peso: 95 g

Lunghezza cavo: 1.2 m

Adatto per: SERIE DI OSCILLOSCOPI UNI-T: MSO8000HD, MSO7000X, UPO7000L, MSO5000HD, MSO3000HD, MSO3000X

Larghezza: 19.33 mm

Altezza: 18.30 mm

Lunghezza: 103.50 mm

Documenti & Download

Scheda tecnica

Scheda tecnica 3841579 Uni-T UT-PD1500 Sonda differenziale 1.5 GHz 10:1

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3841579 Uni-T UT-PD1500 Sonda differenziale 1.5 GHz 10:1

Descrizione

UT-PD1500 è una sonda differenziale attiva ad alta frequenza per l'analisi di moderni segnali ad alta velocità. È adatto per la progettazione, la verifica e il debug di bus seriali veloci come I2C, SPI, CAN/CAN-FD, LIN, Serial ATA, Ethernet (GbE), USB 2.0 e FireWire (1394b) e per l'analisi dell'integrità del segnale, del jitter e dei grafici degli occhi. La sonda riconosce automaticamente il fattore di attenuazione e l'impedenza e può essere comodamente controllata tramite i tasti di front-end (oscilloscopio Run/Stop, display trasparente, trigger di forza).

Testo tradotto automaticamente

Contenuto della fornitura

Sonda differenziale attiva UT-PD1500 x1
Prolunghe a innesto (rosso/nero) x5 CAD
Prolunghe saldate x5
Ago curvo (regolabile) x5
Ago a punta doppia x5
Impedenza dell'ago dritta x3, piegata X3
Filo di rame stagnato x1
Scatola per sonde x2
Cassetta degli accessori x1
Anelli di marcatura x8

Descrizione

UT-PD1500 è una sonda differenziale attiva ad alta frequenza per l'analisi di moderni segnali ad alta velocità. È adatto per la progettazione, la verifica e il debug di bus seriali veloci come I2C, SPI, CAN/CAN-FD, LIN, Serial ATA, Ethernet (GbE), USB 2.0 e FireWire (1394b) e per l'analisi dell'integrità del segnale, del jitter e dei grafici degli occhi. La sonda riconosce automaticamente il fattore di attenuazione e l'impedenza e può essere comodamente controllata tramite i tasti di front-end (oscilloscopio Run/Stop, display trasparente, trigger di forza).

Testo tradotto automaticamente

Contenuto della fornitura

Sonda differenziale attiva UT-PD1500 x1
Prolunghe a innesto (rosso/nero) x5 CAD
Prolunghe saldate x5
Ago curvo (regolabile) x5
Ago a punta doppia x5
Impedenza dell'ago dritta x3, piegata X3
Filo di rame stagnato x1
Scatola per sonde x2
Cassetta degli accessori x1
Anelli di marcatura x8
