Name: Uni-T UTG2082X Generatore di funzioni 80 Hz (max) 2 canali Arbitrario
Brand: Uni-T
SKU: 3400014
Availability: BackOrder

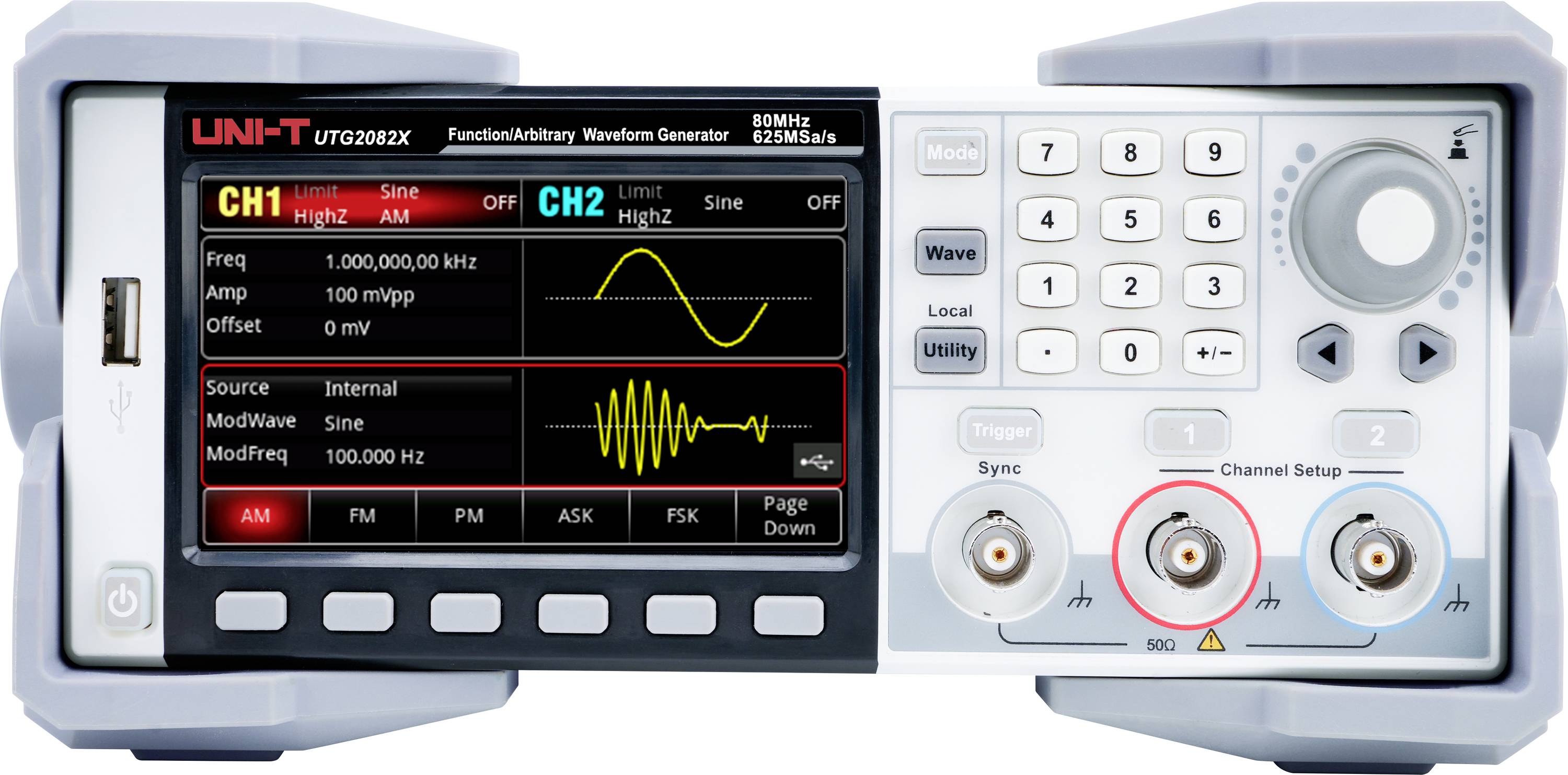

Un generatore di funzioni con display digitale mostra forme d'onda sinusoidali per due canali. Il display elenca frequenza e ampiezza.

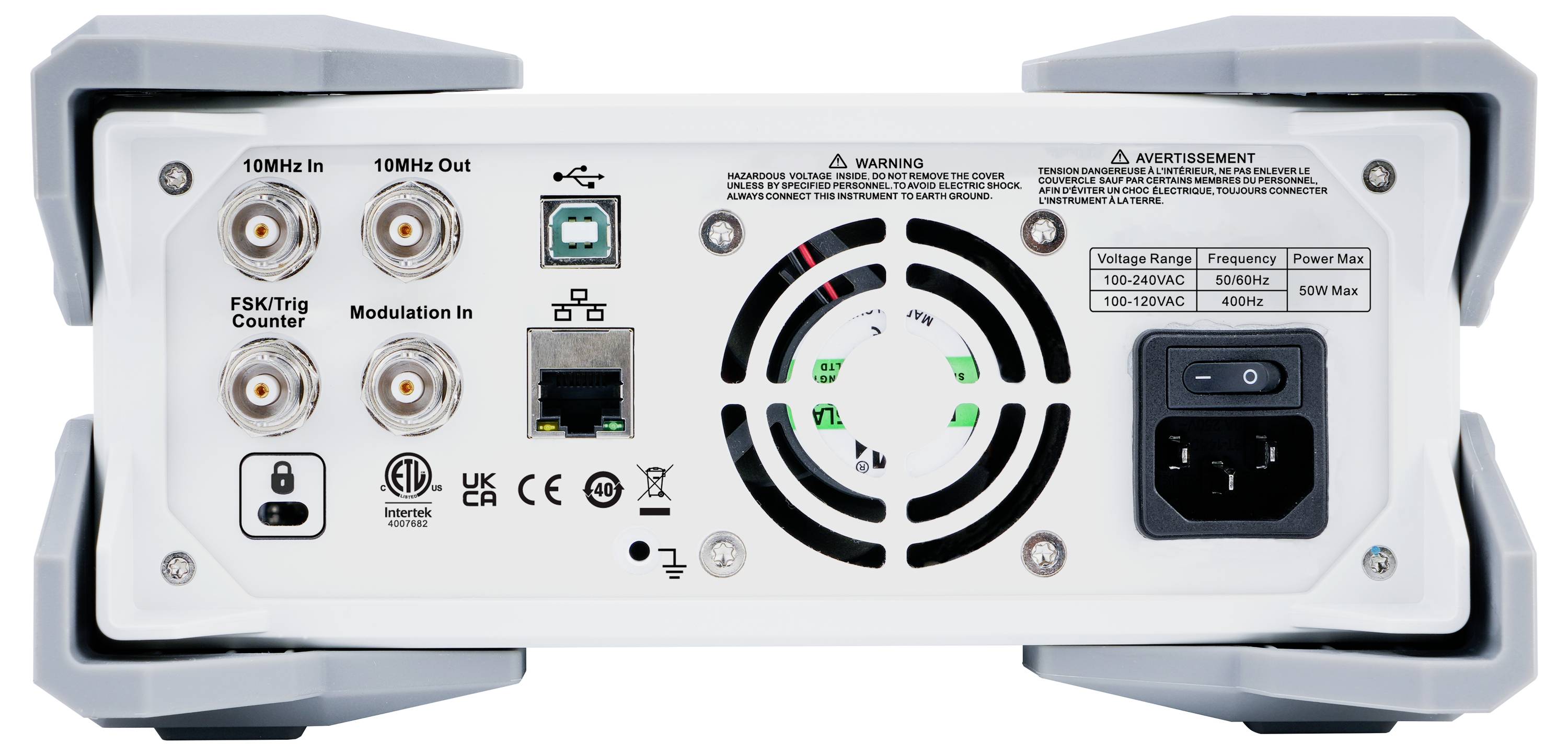

Retro di un dispositivo elettronico con connettori: ingresso 10 MHz, uscita 10 MHz, FSK/Trig, modulazione, un ventilatore e un ingresso per il cavo di alimentazione.

Generatore di frequenza con display. Mostra due forme d'onda: onda sinusoidale gialla su CH1 e onda quadrata gialla su CH2. Sono presenti tasti e pulsanti.

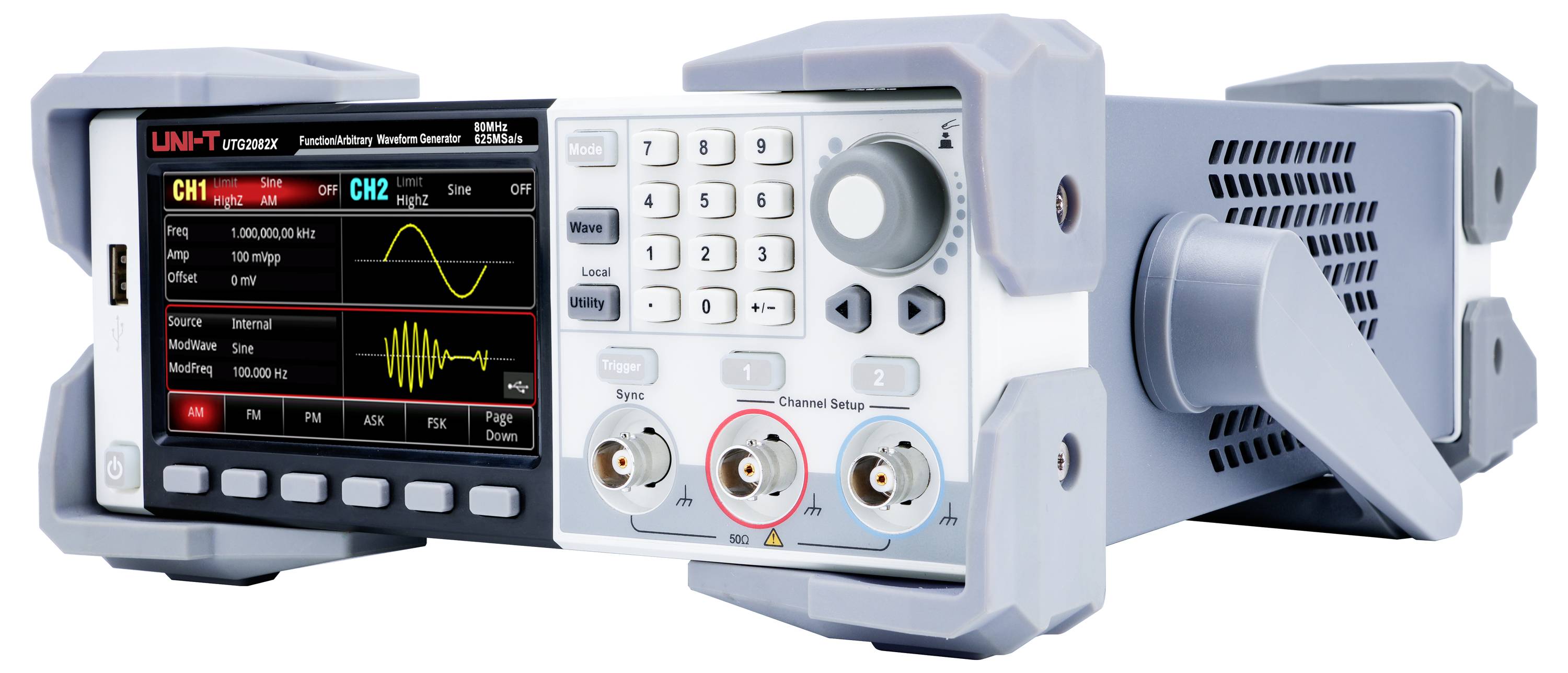

Un generatore di funzioni a doppio canale, con forme d'onda visualizzate su uno schermo, comandi e connettori visibili.

1/4

Scheda tecnica (PDF)

EAN:

Codice produttore

Articolo n°:

10 Pezzo(i)

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Totale (765,00 € / Pezzo)

765,00 €

IVA incl.

Spedizione gratuita

Solo 10 Pezzo(i) disponibili

Disponibile solo per i clienti aziendali

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

UN generatore di funzioni arbitrarie UTG2082X da 80MHz a 2 canali 625MS/s 64Mpts 4,3″ TFT-LCD

Max. frequenza di uscita: 80 MHz
- Velocità di campionamento 625 MSA/s.
– Risoluzione verticale: 16 bit
- Canali: 2
– Lunghezza d'onda arbitraria: 64 Mpts
Display: LCD TFT da 4,3″

Dati tecnici

Tipo prodotto: Generatore di funzioni

Range frequenza: 80 Hz (max)

Segnale in uscita: Arbitrario

Display: LCD

: di fabbrica senza certificato

Dim.: (L x A) 190 mm x 330 mm

Peso: 3 kg

Numero canali: 2 canali

Frequenza (Max.): 80 Hz

Caratteristiche: modulazione

Larghezza: 190 mm

Altezza: 330 mm

Alimentatori VDE: Alimentazione a rete

Tipo: UTG2082X

Documenti & Download

Scheda tecnica

Scheda tecnica 3400014 Uni-T UTG2082X Generatore di funzioni 80 Hz (max) 2 canali Arbitrario

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3400014 Uni-T UTG2082X Generatore di funzioni 80 Hz (max) 2 canali Arbitrario

Descrizione

Il modello UTG2082X è un generatore di forme d'onda arbitrarie/funzioni che, grazie alla tecnologia DDS, consente un'uscita delle forme d'onda stabile e precisa. Supporta una frequenza di uscita massima di 80 MHz, una velocità di campionamento di 625 MSA/s e una risoluzione a 16 bit per garantire un'elevata precisione del segnale. Con 2 canali, una lunghezza d'onda di 64 Mpts e un touchscreen LCD TFT da 4,3″, il modello UTG2082X offre un funzionamento intuitivo e un'elevata affidabilità, Ideal per laboratori, istituti scolastici e test di segnale.

Testo tradotto automaticamente

Versione

Display touch a 4,3″: Display touch da 4,3" ad alta risoluzione per un controllo più rapido e comodo del dispositivo.
Prestazioni equivalenti su entrambi i canali: Uscita elevata con ampia ampiezza - entrambi i canali offrono un'ampiezza completa di 20 VPP a frequenze fino a 20 MHz.
- Bassa distorsione: Eccellente distorsione armonica con una gamma dinamica priva di interferenze di -80 dBc.
– Basso jitter: La tecnologia di scansione digitale avanzata garantisce un'uscita del segnale stabile e precisa.
– Controllo rapido dei bordi: La nuova generazione di forme d'onda a impulsi dinamiche ad alta precisione e ad ampia ampiezza di impulso offre un'ampiezza di impulso minima di 8 ns. L'ampiezza dell'impulso è regolabile con un incremento minimo di 100 hp e consente la generazione di armoniche più elevate.
– Elevata distanza segnale/rumore (SNR): Una piccola sovrapposizione del segnale con un'ampia componente CC riduce il rumore di uscita e aumenta la distanza segnale/rumore (SNR). (Il segnale CH1 nella figura è generato dalla serie UTG2000X).
– Molteplici modalità di modulazione: Supporto per 15 tipi di modulazione, tra cui AM, FM, PM, DSB-DG66:DG70AM, ASK, FSK, PSK, 3FSK, 4FSK, BPSK, QPSK, OSK, SUM, QAM E PWM.
– Unione dei canali: I segnali possono essere combinati con la funzione SUM o la sovrapposizione dei canali per generare segnali SNR regolabili e segnali multifrequenza Dual-Tone.
– Editor di forme d'onda arbitrarie: L'editor di forme d'onda arbitrarie consente di creare forme d'onda individuali inserendo forme d'onda standard o disegnando liberamente.

Contenuto della fornitura

– UTG2082X (2CH, 80MHz)
– Cavo di alimentazione × 1
- Cavo USB × 1
- Cavo BNC-BNC × 1
Cavo BNC con morsetti a coccodrillo rossi e neri × 1
– Istruzioni di sicurezza multilingue
• Guida rapida
– Certificato di calibrazione

Note

Altri modelli

- UTG2122X: Frequenza di uscita 120 MHz, velocità di campionamento 625 MSA/s, risoluzione 16 bit, 2 canali, lunghezza d'onda arbitraria 64 Mpts, Touchscreen LCD TFT da 4,3″.

– UTG2062X: Frequenza di uscita 60 MHz, velocità di campionamento 625 MSA/s, risoluzione 16 bit, 2 canali, lunghezza d'onda arbitraria 64 Mpts, Touchscreen LCD TFT da 4,3″.
