Name: WAGO 235-107 Morsetto a molla 1.50 mm² Numero Poli (num) 7 Arancione 160 pz.
Brand: WAGO
SKU: 652130
Availability: BackOrder

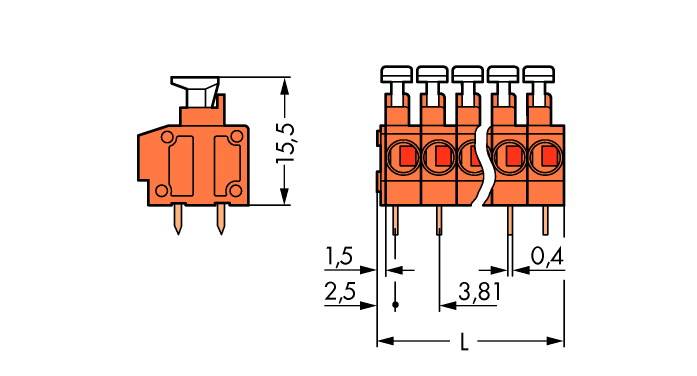

Disegno tecnico di un connettore multipolare con vista laterale e frontale, completo di dimensioni. Indicativo per connessioni elettriche.

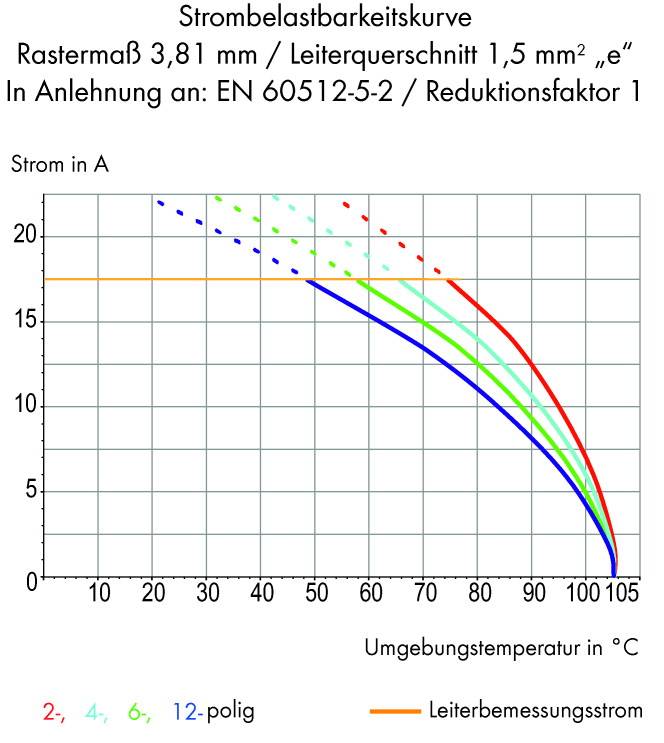

Il diagramma mostra le curve di portata di corrente per cavi con diverso numero di poli (2, 4, 6, 12 poli) a temperature differenti.

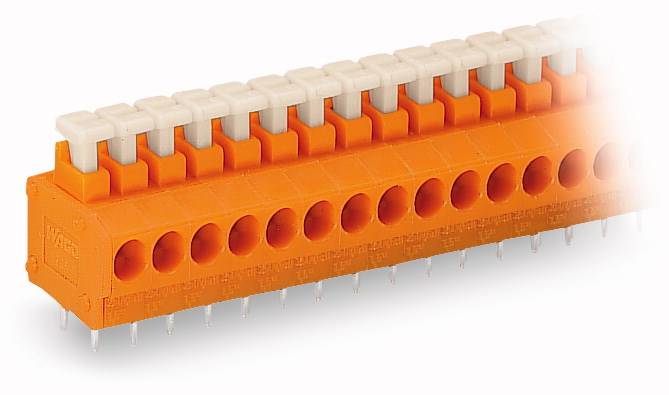

Un morsetto elettrico arancione con più fori di connessione, idoneo per il collegamento sicuro di fili in circuiti elettrici.

1/3

Tipo prodotto

Morsetto a molla

Passo

3.81 mm

Poli per fila

Numero Poli

Collegamento

Morsetti a molla

Da CS

Scheda tecnica (PDF)

Consegna entro Mar 10 Nov

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Set(s))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero (Confezione 160 pz.)

Set(s)

Totale (315,57 € / Pezzo)

315,57 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Blocco di morsetti a molla

Contenuto 160 pz.

Dati tecnici

Tipo: 235-107

Tipo prodotto: Morsetto a molla

Caratteristiche: con PUSH WIRE®

Passo: 3.81 mm

Numero di righe: 1

Poli per fila: 7

Numero Poli: 7

Serie: 235

Lunghezza di spellatura (min.): 9 mm

Lunghezza di spellatura (max.): 10 mm

Collegamento: Morsetti a molla
Da CS

Corrente nominale: 24 A

Sezione flessibile (min.): 0.75 mm²

Corrente nominale: 24 A

Sezione rigida (min.): 0.50 mm²

Sezione flessibile (max.): 1.50 mm²

Sezione rigida (max.): 1.50 mm²

AWG min.: 20

Direzione di innesto: Orizzontale al PCB

AWG max.: 16

Materiale di contatto: Rame elettrolitico stagnato

Materiale alloggiamento: Poliammide 6.6

Colore: Arancione

Protezione cavi: Sì

Direzione operativa: Orizzontale al PCB

Peso: 4.148 g

Codice articolo produttore: 235-107

Imballaggio industriale: Sì

Contenuto: 160 pz.

Tensione nom.: 320 V

Larghezza: 28.17 mm

Altezza: 19.10 mm

Lunghezza: 12.50 mm
