WAGO 736-106 Morsetto a due piani 2.50 mm² Numero Poli (num) 12 Grigio 1 pz.

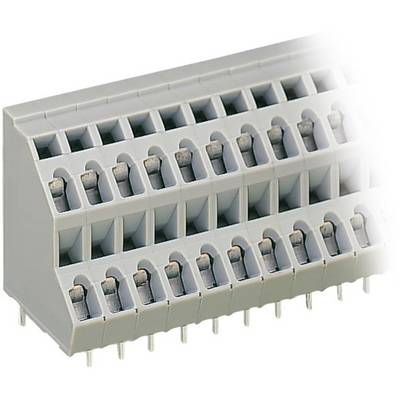

Barra morsettiera grigia multipolare con diverse morsette a vite e piedini di connessione, destinata a circuiti elettronici o dispositivi.
Disegno tecnico di una batteria: il lato sinistro mostra la vista frontale con contrassegni; il lato destro mostra la sezione trasversale con le dimensioni.
1/2
Immagine simile
Tipo prodotto
Morsetto a due piani
Passo
5 mm
Poli per fila
6
Numero Poli
12
Collegamento
Morsetti a molla
Da CS
Scheda tecnica (PDF)
EAN:
Codice produttore
Articolo n°:
Consegna entro Lun 9 Nov
9 Pezzo(i) (Solo fino ad esaurimento scorte)
Vendita e spedizione:
Conrad ElectronicTermini e condizioni
Numero
Totale (7,99 € / Pezzo)
7,99 €
Consegna intracomunitaria (esente da IVA) IVA incl.
+ 9,95 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
senza costi di spedizione aggiuntivi
Solo 9 Pezzo(i) disponibili
Diritto di reso di 14 giorni incluso
Segnala un problema

Highlights & Dettagli

Morsetti per circuiti stampati su due piani serie 736

  • Contenuto 1 pz.

Dati tecnici

  • L = (numero poli x passo) + 1,5 mm
Tipo

736-106

Tipo prodotto

Morsetto a due piani

Caratteristiche

con CAGE CLAMP®

Passo

5 mm

Numero di righe

2

Poli per fila

6

Numero Poli

12

Serie

736

Lunghezza di spellatura (min.)

6 mm

Lunghezza di spellatura (max.)

6 mm

Collegamento

Morsetti a molla

Da CS

Sezione flessibile (min.)

0.08 mm²

Sezione rigida (min.)

0.08 mm²

Sezione flessibile (max.)

2.50 mm²

Sezione rigida (max.)

2.50 mm²

AWG min.

28

Direzione di innesto

Obliquo al PCB

AWG max.

12

Materiale di contatto

Rame elettrolitico stagnato

Colore

Grigio

Protezione cavi

Sì

Codice articolo produttore

736-106

Imballaggio industriale

Sì

Contenuto

1 pz.

Tensione nom.

320 V

Larghezza

31.00 mm

Altezza

30.50 mm

Lunghezza

21.00 mm

Modello

2 punte di saldatura in serie

Tensione nominale

320 V

Corrente nominale

21 A

Sezione

0.08 - 2.5 mm²

Collegamento

A molla

Documenti & Download

Scheda tecnica

Scheda tecnica 739092 WAGO 736-106 Morsetto a due piani 2.50 mm² Numero Poli (num) 12 Grigio 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 739092 WAGO 736-106 Morsetto a due piani 2.50 mm² Numero Poli (num) 12 Grigio 1 pz.
