WAGO 736-415 Morsetto a due piani 2.50 mm² Numero Poli (num) 30 Arancione 21 pz.

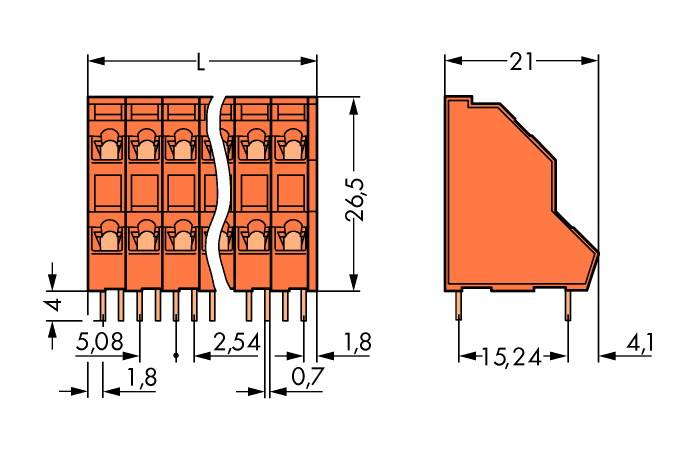

Disegno tecnico di un connettore arancione con dimensioni: altezza 26,5 mm, larghezza 21 mm, profondità 15,24 mm. Distanze dei pin 5,08 mm.

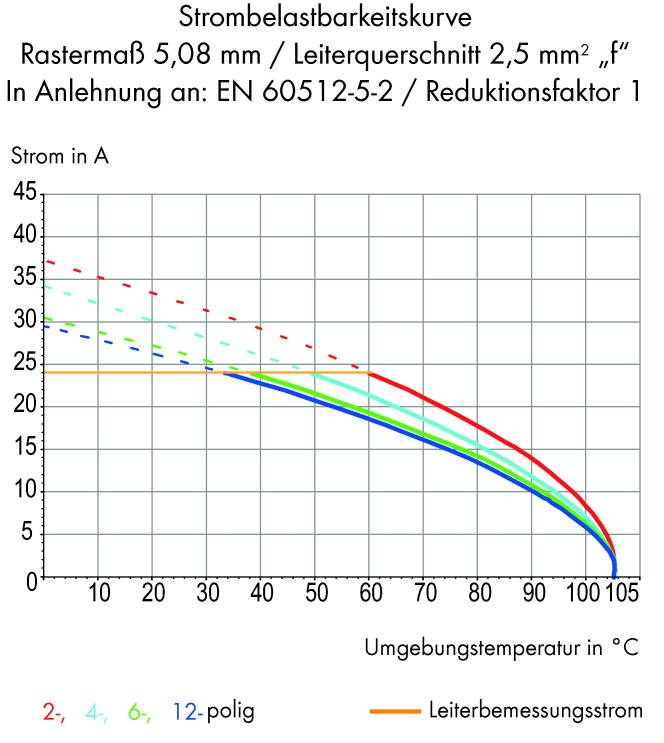

Curva di caricabilità di corrente: Diagramma che mostra la corrente in ampere (asse y) rispetto alla temperatura ambiente in °C (asse x) per diversi conduttori.
Un connettore per scheda a circuito stampato arancione con più terminali metallici, utilizzato per collegare linee elettriche su una scheda elettronica.

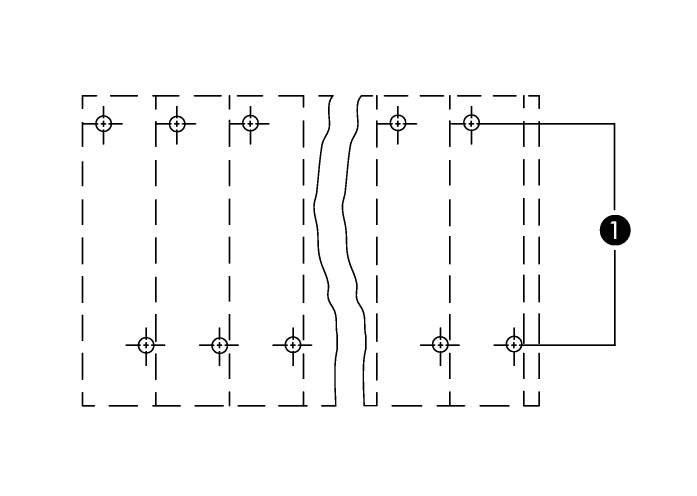

Il diagramma mostra un disegno tecnico con due oggetti rettangolari paralleli, collegati da linee tratteggiate e croci. Un riferimento numerico '1' è mostrato a destra.
1/4
Tipo prodotto
Morsetto a due piani
Passo
5 mm
5.08 mm
Poli per fila
15
Numero Poli
30
Collegamento
Morsetti a molla
Da CS
Scheda tecnica (PDF)
EAN:
Codice produttore
Articolo n°:
Consegna entro Lun 14 Dic
Vendita e spedizione:
Conrad ElectronicTermini e condizioni
Numero (Confezione 21 pz.)
Totale (17,10 € / Pezzo)
359,00 €
Consegna intracomunitaria (esente da IVA) IVA incl.
+ 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
senza costi di spedizione aggiuntivi
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Segnala un problema

Highlights & Dettagli

Morsetto a due piani

  • Contenuto 21 pz.

Dati tecnici

Tipo

736-415

Tipo prodotto

Morsetto a due piani

Caratteristiche

con PUSH WIRE®

Passo

5 mm

5.08 mm

Numero di righe

2

Poli per fila

15

Numero Poli

30

Serie

736

Lunghezza di spellatura (min.)

5 mm

Lunghezza di spellatura (max.)

6 mm

Collegamento

Morsetti a molla

Da CS

Corrente nominale

24 A

Sezione flessibile (min.)

0.08 mm²

Corrente nominale

24 A

Sezione rigida (min.)

0.08 mm²

Sezione flessibile (max.)

2.50 mm²

Sezione rigida (max.)

2.50 mm²

AWG min.

28

Direzione di innesto

Obliquo al PCB

AWG max.

12

Materiale di contatto

Rame elettrolitico stagnato

Materiale alloggiamento

Poliammide 6.6

Colore

Arancione

Protezione cavi

Sì

Direzione operativa

Obliquo al PCB

Peso

34.18 g

Codice articolo produttore

736-415

Imballaggio industriale

Sì

Contenuto

21 pz.

Tensione nom.

630 V

Larghezza

77.20 mm

Altezza

30.50 mm

Lunghezza

21.00 mm

UKCA

Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 655746 WAGO 736-415 Morsetto a due piani 2.50 mm² Numero Poli (num) 30 Arancione 21 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 655746 WAGO 736-415 Morsetto a due piani 2.50 mm² Numero Poli (num) 30 Arancione 21 pz.
