WAGO 736-510 Morsetto a due piani 2.50 mm² Numero Poli (num) 20 Grigio 21 pz.

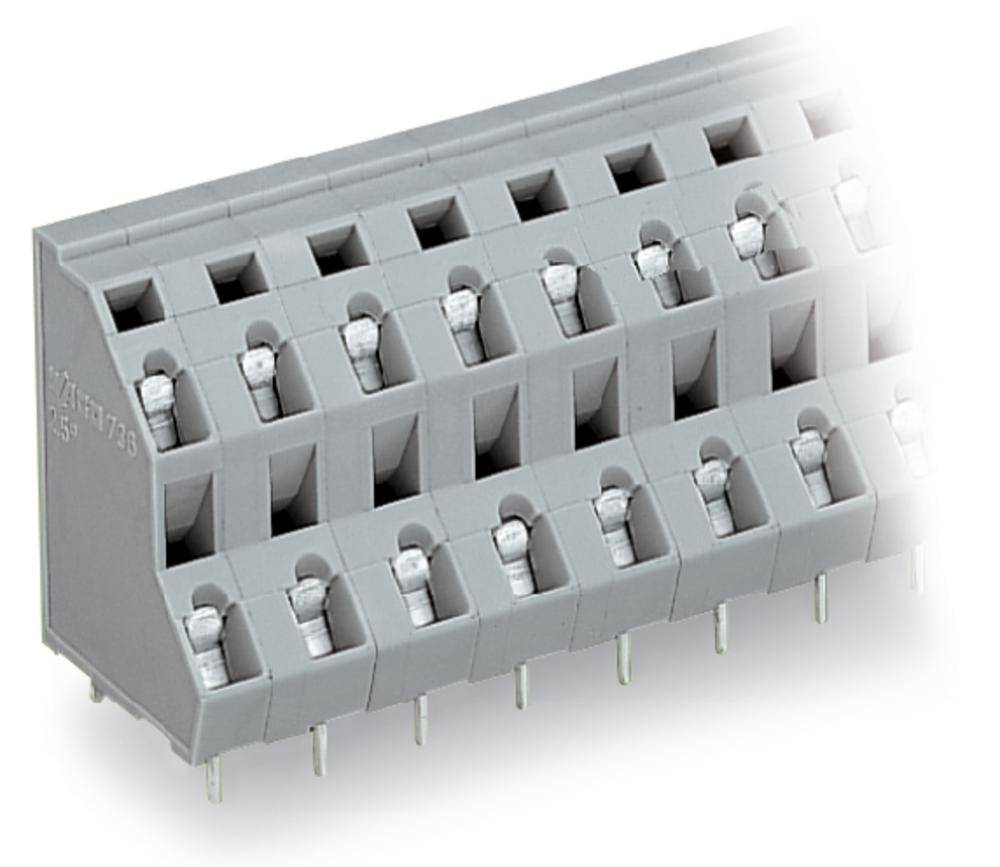

Morsettiera grigia inclinata per circuiti stampati con undici possibilità di connessione e fissaggio a vite. Ideale per installazioni elettriche.

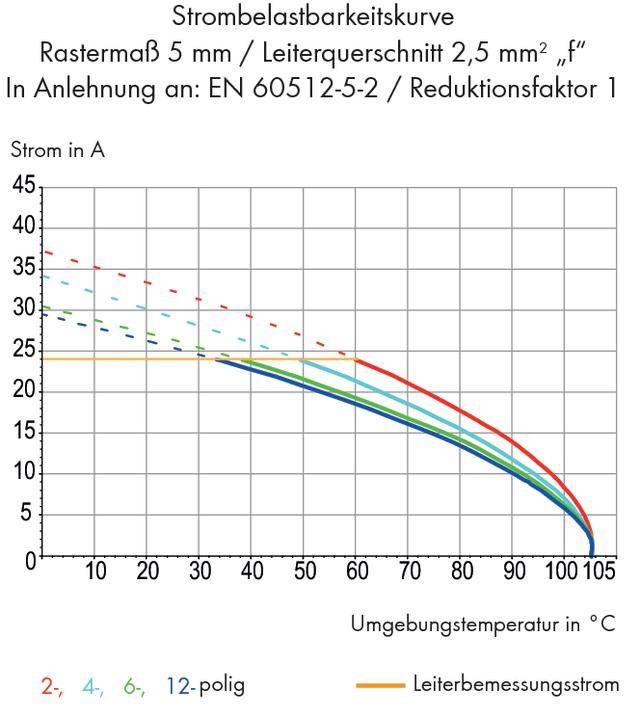

'Curva di caricabilità della corrente: Mostra la corrente in A in funzione della temperatura ambiente in °C per poli 2, 4, 6, 12. Fattore di riduzione 1.'

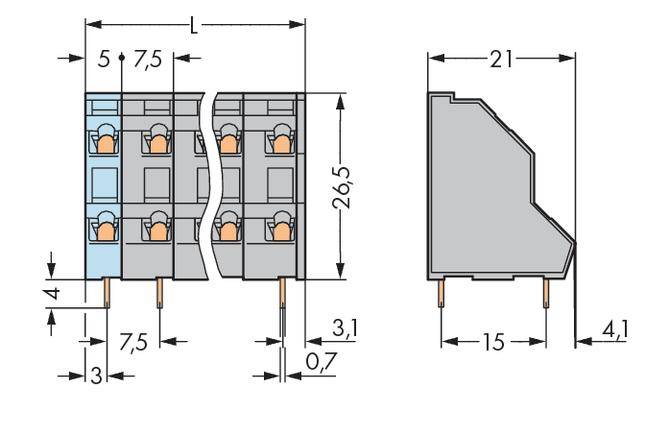

'Disegno tecnico di un connettore: misure in millimetri. Larghezza, altezza e profondità con distanze precise tra i componenti.'

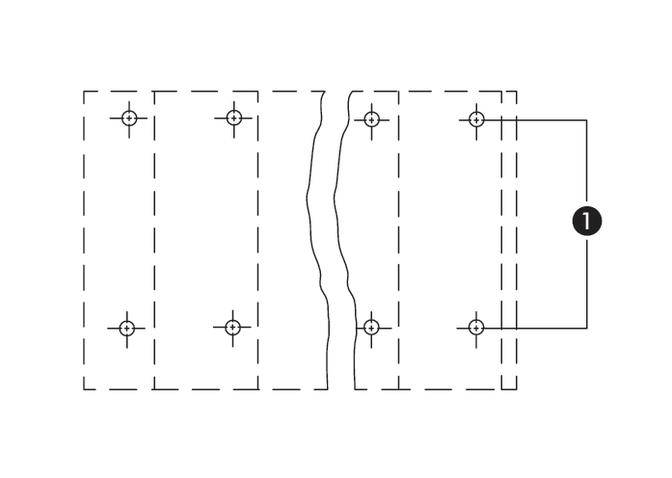

Disegno tecnico che mostra due oggetti rettangolari posizionati uno accanto all'altro con punti di fissaggio. Il numero '1' contrassegna la linea rilevante.
1/4
Tipo prodotto
Morsetto a due piani
Passo
7.50 mm
Poli per fila
10
Numero Poli
20
Collegamento
Morsetti a molla
Da CS
Scheda tecnica (PDF)
EAN:
Codice produttore
Articolo n°:
Consegna entro Mar 15 Dic
Vendita e spedizione:
Conrad ElectronicTermini e condizioni
Numero (Confezione 21 pz.)
Totale (12,62 € / Pezzo)
265,00 €
Consegna intracomunitaria (esente da IVA) IVA incl.
+ 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
senza costi di spedizione aggiuntivi
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Segnala un problema

Highlights & Dettagli

Morsetto a due piani

  • Contenuto 21 pz.

Dati tecnici

Tipo

736-510

Tipo prodotto

Morsetto a due piani

Caratteristiche

con CAGE CLAMP®

Passo

7.50 mm

Numero di righe

2

Poli per fila

10

Numero Poli

20

Serie

736

Lunghezza di spellatura (min.)

8 mm

Lunghezza di spellatura (max.)

6 mm

Collegamento

Morsetti a molla

Da CS

Sezione flessibile (min.)

0.08 mm²

Sezione rigida (min.)

0.08 mm²

Sezione flessibile (max.)

2.50 mm²

Sezione rigida (max.)

2.50 mm²

AWG min.

28

Direzione di innesto

Obliquo al PCB

AWG max.

12

Materiale di contatto

Rame elettrolitico stagnato

Colore

Grigio

Protezione cavi

Sì

Codice articolo produttore

736-510

Imballaggio industriale

Sì

Contenuto

21 pz.

Tensione nom.

630 V

Larghezza

73.50 mm

Altezza

30.50 mm

Lunghezza

21.00 mm

UKCA

Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 544326 WAGO 736-510 Morsetto a due piani 2.50 mm² Numero Poli (num) 20 Grigio 21 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 544326 WAGO 736-510 Morsetto a due piani 2.50 mm² Numero Poli (num) 20 Grigio 21 pz.
