Acquista WAGO 746-2310 Morsetto a molla 10.00 mm² Numero Poli (num) 10 Grigio 12 pz. da Conrad

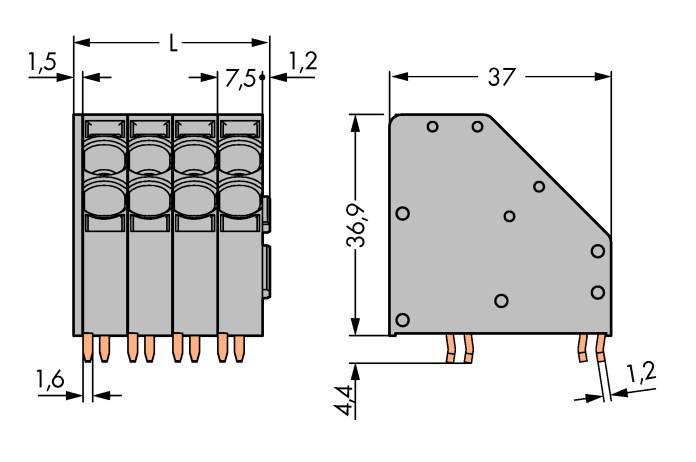

Disegno tecnico di un connettore a 4 poli con dimensioni: lunghezza 37 mm, altezza 36,9 mm. Misure dettagliate sono indicate.

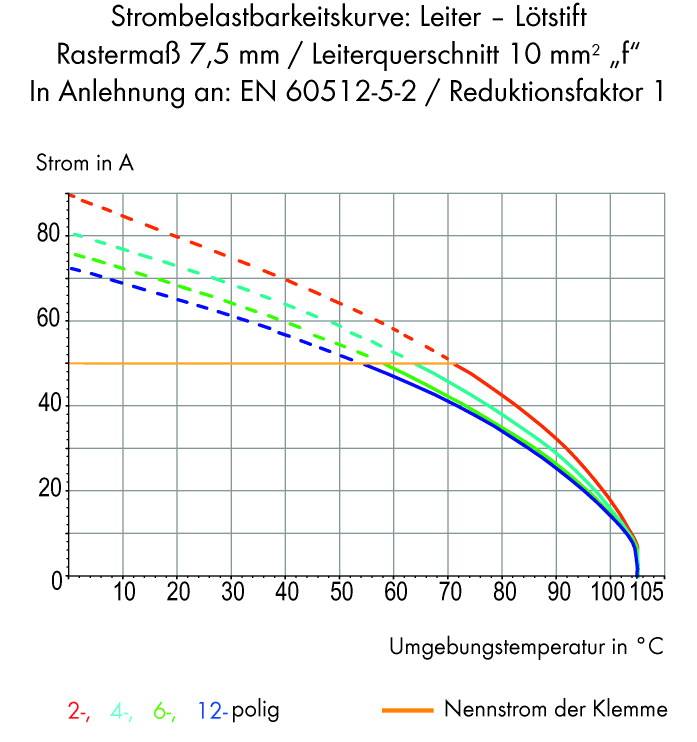

Curva di caricabilità di corrente: Un diagramma mostra la relazione tra temperatura ambiente (asse x) e corrente in A (asse y) per diversi numeri di poli e dati nominali del morsetto. Linee in colore rappresentano connessioni a 2, 4, 6 e 12 poli.

Connettore grigio e inclinato con più file di alloggiamenti circolari per connessioni elettriche.

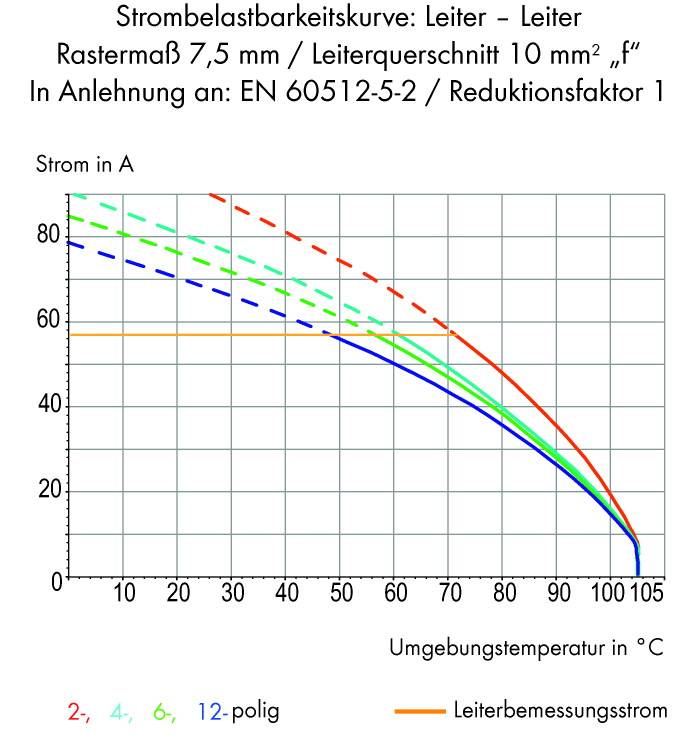

'Curva di portata della corrente: Fase-fase. Temperatura ambiente vs. Corrente in A. Linee dei fattori di riduzione in diversi colori.'

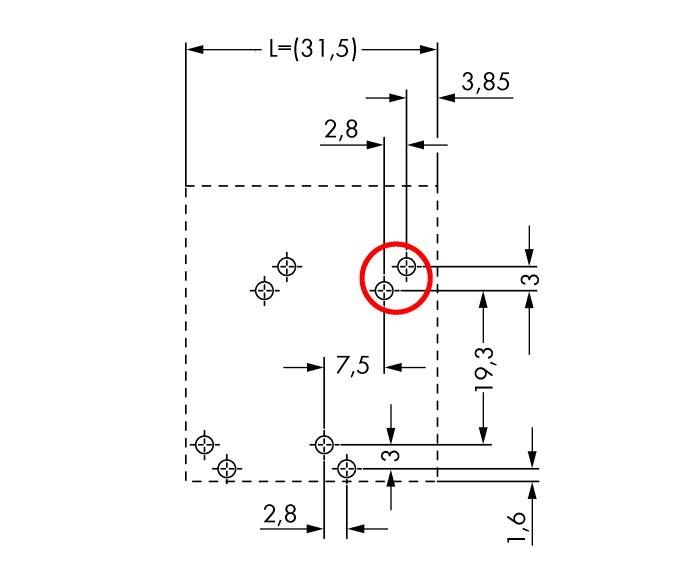

Disegno tecnico di un componente con dimensioni. Un foro contrassegnato in rosso indica un punto specifico. Misure in millimetri.

1/5

Tipo prodotto

Morsetto a molla

Passo

7.50 mm

Poli per fila

Numero Poli

Collegamento

Morsetti a molla

Da CS

Scheda tecnica (PDF)

Consegna entro Gio. 22 Ott.

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Set(s))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero (Confezione 12 pz.)

Set(s)

Totale (16,05 € / Pezzo)

192,61 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Blocco di morsetti a molla

Contenuto 12 pz.

Dati tecnici

Tipo: 746-2310

Tipo prodotto: Morsetto a molla

Caratteristiche: con CAGE CLAMP®

Passo: 7.50 mm

Numero di righe: 1

Poli per fila: 10

Numero Poli: 10

Serie: 746

Lunghezza di spellatura (min.): 12 mm

Lunghezza di spellatura (max.): 15 mm

Collegamento: Morsetti a molla
Da CS

Corrente nominale: 24 A

Sezione flessibile (min.): 0.50 mm²

Corrente nominale: 24 A

Sezione rigida (min.): 0.50 mm²

Sezione flessibile (max.): 10.00 mm²

Sezione rigida (max.): 10.00 mm²

AWG min.: 20

Direzione di innesto: Obliquo al PCB

AWG max.: 8

Materiale di contatto: Rame elettrolitico stagnato

Materiale alloggiamento: Poliammide 6.6

Colore: Grigio

Protezione cavi: Sì

Direzione operativa: Orizzontale al PCB

Peso: 77.442 g

Codice articolo produttore: 746-2310

Imballaggio industriale: Sì

Contenuto: 12 pz.

Tensione nom.: 630 V

Larghezza: 77.70 mm

Altezza: 41.30 mm

Lunghezza: 37.00 mm

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 655805 WAGO 746-2310 Morsetto a molla 10.00 mm² Numero Poli (num) 10 Grigio 12 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 655805 WAGO 746-2310 Morsetto a molla 10.00 mm² Numero Poli (num) 10 Grigio 12 pz.
