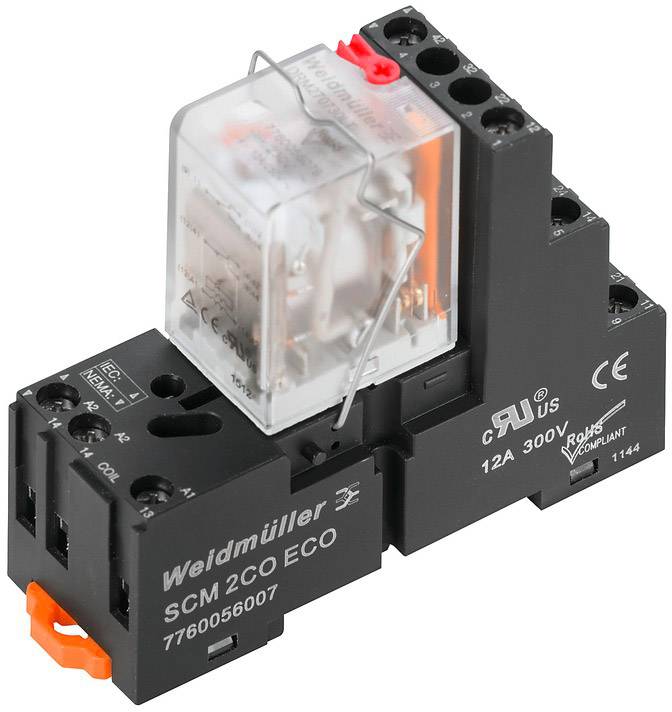

Immagine simile
Immagine simile
Weidmüller DRMKIT 230VAC 2CO LD/PB Relè di accoppiamento 230 V/AC 10 A 2 scambi 10 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Relè di accoppiamento
Tipo contatto
2 scambi
Tensione nom.
230 V/AC
Tensione di commutazione max
250 V/AC
Corrente di commut. max.
10 A
Scheda tecnica (PDF)
Quantità (Set(s))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
110,65 €
3
3% = 3,07 €
107,58 €
5
4% = 4,30 €
106,35 €
10
5% = 5,12 €
105,53 €
25
5% = 6,04 €
104,61 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero (Confezione 10 pz.)
Totale (11,07 € / Pezzo)
110,65 €
IVA escl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Dati tecnici
- Temperatura di stoccaggio: -40 °C...70 °C
- Corrente nominale AC: 6,1 mA (50 Hz), 5,2 mA (60 Hz)
- Potenza nominale: Da 1,0 a 1,2 VA (60HZ)
- Tensione di risposta/caduta tipo: 184 V / 69 V CA
- Indicatore di stato: LED rosso
- Tensione nominale di commutazione: 250 V CA
- Corrente di accensione: 20 A / 50 ms.
- Potenza di commutazione DC (ohmico), max. 240 W @ 24 V
- min. Potenza di commutazione: 10 mA @ 12 V, 100 mA @ 5 V.
- Max. Frequenza di commutazione con carico nominale: 0,1 Hz
- Guida portante TS 35
- Tasto di prova: Sì (bloccabile)
- Indicatore meccanico della posizione di commutazione: Sì
- Tensione nominale: 250 V
- Categoria di sovratensione III
- Grado di inquinamento: 2
- Gruppo materiale isolante: C
- Tensione di ingresso - uscita: 1,8 kVeff / 1 min
- Resistenza alla tensione dei contatti adiacenti: 1 kVeff / 1 min
- Resistenza alla tensione contatto aperto: 1 kVeff / 1 min
- Tensione d'urto verticale: 4,8 kV (1,2/50 µs)
- Lunghezza spellatura collegamento di dimensionamento: 7 mm
- Coppia di serraggio, min.: 0,5 Nm
- Coppia di serraggio, max. 0,7 Nm
- Campo di serraggio, min.: 0,5 mm²
- Campo di serraggio, max.: 2,5 mm²
- Sezione di collegamento conduttore, a un filo, min.: 0,5 mm²
- Sezione di collegamento conduttore, a un filo, max.: 2,5 mm²
- Sezione di collegamento conduttore, a filo sottile, min.: 0,5 mm²
- Sezione di collegamento conduttore, a filo sottile, max.: 2,5 mm²
- Sezione di collegamento conduttore, a filo sottile AEH con collare in plastica DIN 46228/4, min.: 0,5 mm²
- Sezione di collegamento conduttore, a filo sottile AEH con collare in plastica DIN 46228/4, max. 2,5 mm²
- Sezione di collegamento conduttore, a filo sottile, AEH (DIN 46228-1), min.: 0,5 mm²
- Sezione di collegamento conduttore, a filo sottile, AEH (DIN 46228-1), max. 2,5 mm²
- Sezione di collegamento conduttore, a filo sottile, 2 conduttori a morsetto, min.: 0,5 mm²
- Sezione di collegamento conduttore, a filo sottile, 2 conduttori a morsetto, max.: 1 mm²
- Dimensione lama: PH1
- Ritardo di spegnimento:< 20 ms.
- Resistenza di contatto: ≤ 50 MΩ
- Tipo prodotto
Relè di accoppiamento
- Tipo
DRMKIT 230VAC 2CO LD/PB
- Collegamento
A vite
- Colore
Nero
- Tipo contatto
2 scambi
- Materiale di contatto
AgNi + 0.15 μm Au
- Tensione nom.
230 V/AC
- Tensione di commutazione max
250 V/AC
- Corrente di commut. max.
10 A
- Max. potenza di commutazione
2500 VA
- Durata meccanica
20 x 10 6 cicli
- Aria/distanza di dispersione (bobina/contatti)
5.5 mm
- Resistenza (bobina)
16000 Ω
IP20
- Temperatura max.
+55 °C
- Min. temperatura
-40 °C
- Profondità
66.8 mm
- Larghezza
27.2 mm
- Altezza
79.9 mm
- Dim.
(L x A x P) 27.2 x 79.9 x 66.8 mm
- Contenuto
10 pz.
- Peso
91.1 g
- Compatibile RoHS
Sì
- Corrente continua (max.)
10 A
- Tensione di esercizio
230 V/AC
- Corrente d'inserzione
20 A
- UKCA
Non rilevante
Documenti & Download
Scheda tecnica
Scheda tecnica 1916302 Weidmüller DRMKIT 230VAC 2CO LD/PB Relè di accoppiamento 230 V/AC 10 A 2 scambi 10 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 1916302 Weidmüller DRMKIT 230VAC 2CO LD/PB Relè di accoppiamento 230 V/AC 10 A 2 scambi 10 pz.
Descrizione
Accoppiatore relè come gruppo montata composto da relè a innesto e a innesto. Controllo e circuito di carico sono separati galvanicamente.
