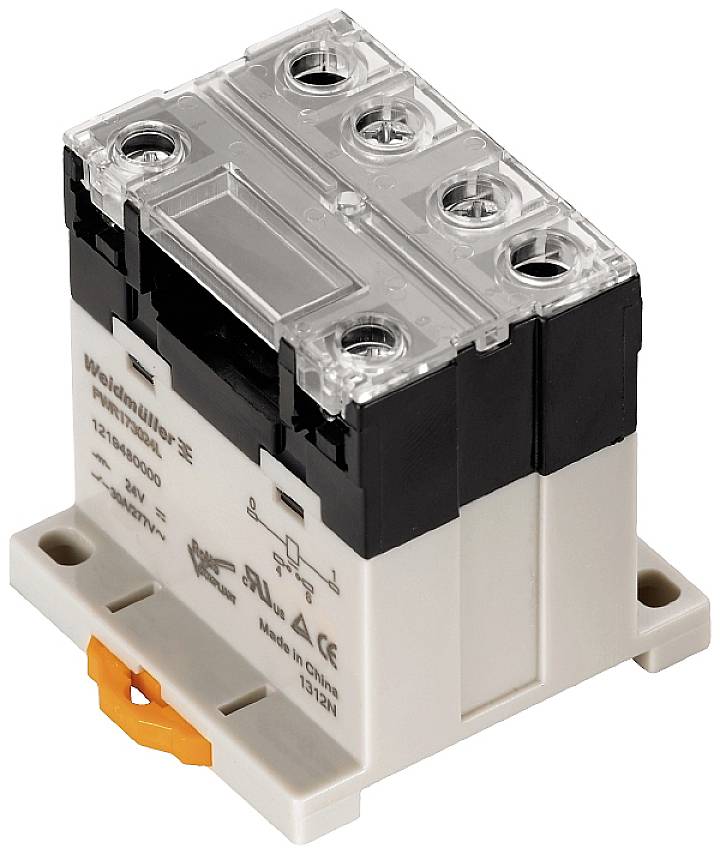

Weidmüller PWR276524L Relè di accoppiamento 24 V/AC 25 A 2 NA 10 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Relè di accoppiamento
Tipo contatto
2 NA
Tensione nom.
24 V/AC
Tensione di commutazione max
277 V/AC
Corrente di commut. max.
25 A
Scheda tecnica (PDF)
Quantità (Set(s))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
220,49 €
3
2% = 16,14 €
215,11 €
5
3% = 37,55 €
212,98 €
10
4% = 89,50 €
211,54 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero (Confezione 10 pz.)
Totale (220,49 € / Pezzo)
220,49 €
IVA escl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Dati tecnici
- Umidità: 35...85 % umidità relativa, nessuna formazione di condensa
- Temperatura di stoccaggio: -25 °C...55 °C
- Corrente nominale AC: 87,3 mA
- Potenza nominale: 2,5 VA
- Tensione di risposta/caduta tipo: 18 V / 3,6 V CA
- Indicatore di stato: LED verde
- Tensione nominale di commutazione: 277 V CA
- Corrente di accensione: 120 A / 50 ms.
- Potenza di commutazione DC (ohmico), max. 600 W @ 24 V
- min. Potenza di commutazione: 100 mA @ 12 V.
- Max. Frequenza di commutazione con carico nominale: 0,1 Hz
- Guida portante TS 35
- Tasto di prova: No
- Indicatore meccanico della posizione di commutazione: No
- Tensione nominale: 250 V
- Categoria di sovratensione III
- Grado di inquinamento: 3
- Gruppo materiale isolante: IIIa
- Tensione d'ingresso - uscita: 4 kVeff / 1 min
- Resistenza alla tensione dei contatti adiacenti: 2 kVeff / 1 min
- Resistenza alla tensione contatto aperto: 2 kVeff / 1 min
- Tensione d'urto verticale: 6 kV (1,2/50 µs)
- Ritardo di spegnimento:< 30 ms.
- Resistenza di contatto: ≤ 50 MΩ
- Campo di serraggio, collegamento di dimensionamento, min. (Lato di controllo): 0,5 mm²
- Campo di serraggio, collegamento di dimensionamento, max. (Lato di controllo): 2,5 mm²
- Coppia di serraggio, min. (Lato di controllo): 0,5 Nm
- Coppia di serraggio, max. (Lato di controllo): 1,2 Nm
- Dimensione lama (lato di controllo): GR. PH2
- Campo di serraggio, collegamento di dimensionamento, min. (Lato carico): 0,5 mm²
- Campo di serraggio, collegamento di dimensionamento, max. (Lato carico): 4 mm²
- Coppia di serraggio, min. (Lato carico): 0,5 Nm
- Coppia di serraggio, max. (Lato carico): 1,2 Nm
- Dimensione lama (lato carico): GR. PH2
- Tipo prodotto
Relè di accoppiamento
- Tipo
PWR276524L
- Collegamento
A vite
- Colore
Beige
- Tipo contatto
2 NA
- Materiale di contatto
AgSnO2
- Tensione nom.
24 V/AC
- Tensione di commutazione max
277 V/AC
- Corrente di commut. max.
25 A
- Max. potenza di commutazione
6900 VA
- Aria/distanza di dispersione (bobina/contatti)
5.5 mm
- Resistenza (bobina)
275 Ω
IP10
- Temperatura max.
+55 °C
- Min. temperatura
-25 °C
- Profondità
55 mm
- Larghezza
50.5 mm
- Altezza
34 mm
- Dim.
(L x A x P) 50.5 x 34 x 55 mm
- Contenuto
10 pz.
- Peso
120 g
- Compatibile RoHS
Sì
- Corrente continua (max.)
25 A
- Tensione di esercizio
24 V/AC
- Corrente d'inserzione
120 A
- UKCA
Non rilevante
Documenti & Download
Scheda tecnica
Scheda tecnica 1912164 Weidmüller PWR276524L Relè di accoppiamento 24 V/AC 25 A 2 NA 10 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 1912164 Weidmüller PWR276524L Relè di accoppiamento 24 V/AC 25 A 2 NA 10 pz.
Descrizione
Accoppiatore relè come gruppo montata composto da relè a innesto e a innesto. Controllo e circuito di carico sono separati galvanicamente.
Testo tradotto automaticamente.
Testo tradotto automaticamente.
