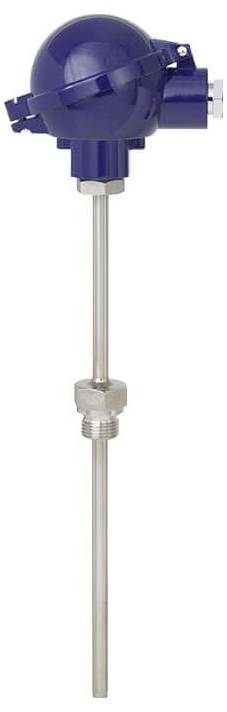

Immagine simile
WIKA 14413401 TR10-C PT100 Termoresistenze -30 fino a 300 °C
Codice produttore
Articolo n°:
Tipo prodotto
Termoresistenze
Caratteristiche
PT100
Campo di misurazione temperatura (min.)
-30 °C
Campo di misurazione temperatura (max.)
300 °C
Connessione
cavo
Scheda tecnica (PDF)
Numero
Totale (392,62 € / Pezzo)
392,62 €
IVA escl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Dati tecnici
- Segnale d'uscita: 4 ... 20 ma, tecnica a 2 fili
- Unità: °C.
- Collegamento di processo: G 1/2 B
- Tubo di protezione: Dritto, filettatura a vite, forma 2G DIN 43772
- Materiale del tubo di protezione: Acciaio CrNi 1.4571
- Forma: Testa
- Guarnizione: Senza
- Intervallo di misura inizio - segno: Più (incl. 0)
- Intervallo di misura inizio: 0
- Intervallo di misura fine - segno: Più (incl. 0)
- Intervallo di misura fine: 150
- Intervallo di temperatura della classe selezionata: Da -30...+300°C.
- Alloggiamento di collegamento: BSZ, alluminio, a forma di sfera, coperchio ribaltabile
- Ingresso cavo: Ingresso cavo standard
- Dimensioni filettatura ingresso cavo: M20 x 1,5
- Trasmettitore: T15, trasmettitore digitale, 4…20 ma, programmabile
- Collegamento al tubo del collo: M24 x 1,5
- Diametro del tubo di protezione: 9x1 mm
- Lunghezza installazione [a] [U1]: 160 mm
- Lunghezza collo [MH/N]: 130 mm
- Diametro inserto di misura 6 mm
- Materiale del rivestimento inserto di misura: Acciaio CrNi 1.4571
- Lunghezza totale del tubo di protezione in caso di sostituzione [L]: 305 mm
- Lunghezza inserto di misura in caso di sostituzione [l5]: 315 mm
- Posizione di montaggio trasmettitore: Inserto di misura
- Protezione antiesplosione: Senza
- Temperatura ambiente consentita trasmettitore: Standard -40...85°C.
- Configurazione: Configurata in base al cliente
- Configurazione sensore: Pt100
- Configurazione di ingresso: A 4 conduttori
- Segnalazione di errore: Controllo di alimentazione 3,5 ma
- Tipo prodotto
Termoresistenze
- Tipo
TR10-C
- Caratteristiche
PT100
- Uscite
Corrente analogica
- Segnale di uscita (min.)
4 mA
- Segnale di uscita (max.)
20 mA
- Campo di misurazione temperatura (min.)
-30 °C
- Campo di misurazione temperatura (max.)
300 °C
- Campo di misura temperatura
-30 fino a 300 °C
- Connessione
cavo
- Materiale alloggiamento
Alluminio
- Classe di precisione
A
- Lunghezza
315 mm
- Diametro
9 mm
- Dim.
(Ø x L) 9 mm x 315 mm
- Contenuto
1 pz.
- Collegamento
G 1/2 B
Documenti & Download
Scheda tecnica
Scheda tecnica 3525126 WIKA 14413401 TR10-C PT100 Termoresistenze -30 fino a 300 °C
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3525126 WIKA 14413401 TR10-C PT100 Termoresistenze -30 fino a 300 °C
Descrizione
Termometro a resistenza TR10-C con tubo di protezione avvitabile multicorpo
Dati tecnici secondo la scheda tecnica: TE 60.03
1xPt100, 4 conduttori
Classe a, EN 60751
Intervallo di temperatura della classe selezionata: Da -30...+300°C.
Alloggiamento di collegamento: BSZ, alluminio, a forma di sfera, coperchio ribaltabile
Ingresso cavo: Ingresso cavo standard
Dimensioni filettatura ingresso cavo: M20 x 1,5
Trasmettitore: T15, trasmettitore digitale, 4…20 ma, programmabile
Collegamento al tubo del collo: M24 x 1,5
Tubo di protezione: Dritto, filettatura a vite, forma 2G DIN 43772
Diametro del tubo di protezione: 9x1 mm
Collegamento di processo: G 1/2 B
Materiale del tubo di protezione: Acciaio CrNi 1.4571
Lunghezza installazione [a] [U1]: 160 mm
Lunghezza collo [MH/N]: 130 mm
Diametro inserto di misura 6 mm
Materiale del rivestimento inserto di misura: Acciaio CrNi 1.4571
Guarnizione: Senza
Posizione di montaggio trasmettitore: Inserto di misura
Lunghezza totale del tubo di protezione in caso di sostituzione [L]: 305 mm
Lunghezza inserto di misura in caso di sostituzione [l5]: 315 mm
Trasmettitore di temperatura digitale per termoresistenze T15
Dati tecnici secondo la scheda tecnica: TE 15.01
Segnale d'uscita: 4 ... 20 ma, tecnica a 2 fili
Forma: Testa
Protezione antiesplosione: Senza
Temperatura ambiente consentita trasmettitore: Standard -40...85°C.
Configurazione: Configurata in base al cliente
Configurazione sensore: Pt100
Configurazione di ingresso: A 4 conduttori
Unità: °C.
Intervallo di misura inizio - segno: Più (incl. 0)
Intervallo di misura inizio: 0
Intervallo di misura fine - segno: Più (incl. 0)
Intervallo di misura fine: 150
Segnalazione di errore: Controllo di alimentazione 3,5 ma
Testo tradotto automaticamente
Dati tecnici secondo la scheda tecnica: TE 60.03
1xPt100, 4 conduttori
Classe a, EN 60751
Intervallo di temperatura della classe selezionata: Da -30...+300°C.
Alloggiamento di collegamento: BSZ, alluminio, a forma di sfera, coperchio ribaltabile
Ingresso cavo: Ingresso cavo standard
Dimensioni filettatura ingresso cavo: M20 x 1,5
Trasmettitore: T15, trasmettitore digitale, 4…20 ma, programmabile
Collegamento al tubo del collo: M24 x 1,5
Tubo di protezione: Dritto, filettatura a vite, forma 2G DIN 43772
Diametro del tubo di protezione: 9x1 mm
Collegamento di processo: G 1/2 B
Materiale del tubo di protezione: Acciaio CrNi 1.4571
Lunghezza installazione [a] [U1]: 160 mm
Lunghezza collo [MH/N]: 130 mm
Diametro inserto di misura 6 mm
Materiale del rivestimento inserto di misura: Acciaio CrNi 1.4571
Guarnizione: Senza
Posizione di montaggio trasmettitore: Inserto di misura
Lunghezza totale del tubo di protezione in caso di sostituzione [L]: 305 mm
Lunghezza inserto di misura in caso di sostituzione [l5]: 315 mm
Trasmettitore di temperatura digitale per termoresistenze T15
Dati tecnici secondo la scheda tecnica: TE 15.01
Segnale d'uscita: 4 ... 20 ma, tecnica a 2 fili
Forma: Testa
Protezione antiesplosione: Senza
Temperatura ambiente consentita trasmettitore: Standard -40...85°C.
Configurazione: Configurata in base al cliente
Configurazione sensore: Pt100
Configurazione di ingresso: A 4 conduttori
Unità: °C.
Intervallo di misura inizio - segno: Più (incl. 0)
Intervallo di misura inizio: 0
Intervallo di misura fine - segno: Più (incl. 0)
Intervallo di misura fine: 150
Segnalazione di errore: Controllo di alimentazione 3,5 ma
Testo tradotto automaticamente
