WIKA 14413425 TR10-C Termoresistenze -30 fino a 300 °C

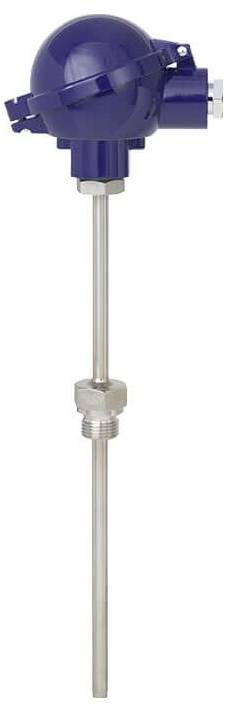

Termometro a resistenza TR10-C con tubo di protezione avvitabile multicorpo
Dati tecnici secondo la scheda tecnica: TE 60.03
Protezione contro le esplosioni / approvazione elettrica: ATEX
Tipo di protezione anti-scintille: Ex i
Zona 1 gas [ II 2G ex ia IIC T1…T6 GB ]
1xPt100, 4 conduttori
Classe a, EN 60751
Intervallo di temperatura della classe selezionata: Da -30...+300°C.
Alloggiamento di collegamento: BSZ, alluminio, a forma di sfera, coperchio ribaltabile
Ingresso cavo: Ingresso cavo standard
Dimensioni filettatura ingresso cavo: M20 x 1,5
Trasmettitore: T15, trasmettitore digitale, 4…20 ma, programmabile
Collegamento al tubo del collo: M24 x 1,5
Tubo di protezione: Dritto, filettatura a vite, forma 2G DIN 43772
Diametro del tubo di protezione: 9x1 mm
Collegamento di processo: G 1/2 B
Materiale del tubo di protezione: Acciaio CrNi 1.4571
Lunghezza installazione [a] [U1]: 250 mm
Lunghezza collo [MH/N]: 130 mm
Diametro inserto di misura 6 mm
Materiale del rivestimento inserto di misura: Acciaio CrNi 1.4571
Guarnizione: Senza
Posizione di montaggio trasmettitore: Inserto di misura
Lunghezza totale del tubo di protezione in caso di sostituzione [L]: 395 mm
Lunghezza inserto di misura in caso di sostituzione [l5]: 405 mm
Trasmettitore di temperatura digitale per termoresistenze T15
Dati tecnici secondo la scheda tecnica: TE 15.01
Segnale d'uscita: 4 ... 20 ma, tecnica a 2 fili
Forma: Testa
Protezione antiesplosione: ATEX/IECEx
Tipo di protezione anti-scintille: Ex ia
Temperatura ambiente consentita trasmettitore: Standard -40...85°C.
Configurazione: Configurata in base al cliente
Configurazione sensore: Pt100
Configurazione di ingresso: A 4 conduttori
Unità: °C.
Intervallo di misura inizio - segno: Più (incl. 0)
Intervallo di misura inizio: 0
Intervallo di misura fine - segno: Più (incl. 0)
Intervallo di misura fine: 150
Segnalazione di errore: Controllo di alimentazione 3,5 ma
