Name: WIKA 14427614 TR10-B PT100 Termoresistenze -30 fino a 300 °C
Brand: WIKA
SKU: 3525641
Availability: BackOrder

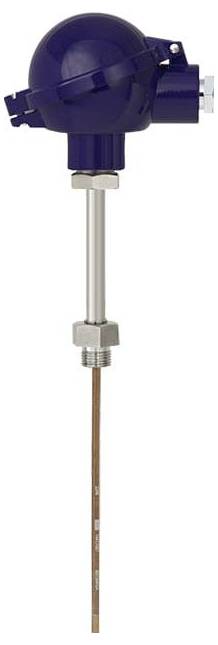

Sensore di temperatura con involucro protettivo blu scuro, lunga asta metallica e punta in rame, progettato per uso industriale.

Immagine simile

Tipo prodotto

Termoresistenze

Caratteristiche

PT100

Campo di misurazione temperatura (min.)

-30 °C

Campo di misurazione temperatura (max.)

300 °C

Connessione

cavo

Scheda tecnica (PDF)

Disponibile a breve

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (446,72 € / Pezzo)

446,72 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Segnale d'uscita: 4 ... 20 ma, tecnica a 2 fili
Unità: °C.
Forma: Testa
Guarnizione: Rame
Intervallo di misura inizio - segno: Meno
Intervallo di misura inizio: 30
Intervallo di misura fine - segno: Più (incl. 0)
Intervallo di misura fine: 300
Intervallo di temperatura della classe selezionata: Da -30...+300°C.
Alloggiamento di collegamento: BSZ, alluminio, a forma di sfera, coperchio ribaltabile
Ingresso cavo: Ingresso cavo standard
Dimensioni filettatura ingresso cavo: M20 x 1,5
Trasmettitore: T15, trasmettitore digitale, 4…20 ma, programmabile
Collegamento al tubo del collo: M24 x 1,5
Lunghezza collo [MH/N]: 150 mm
Diametro inserto di misura 6 mm
Materiale del rivestimento inserto di misura: Acciaio CrNi 1.4571
Lunghezza inserto di misura in caso di sostituzione [l5]: 335 mm
Protezione contro le esplosioni / approvazione elettrica: ATEX
Tipo di protezione anti-scintille: Ex ia
Posizione di montaggio trasmettitore: Inserto di misura
Protezione antiesplosione: ATEX/IECEx
Temperatura ambiente consentita trasmettitore: Standard -40...85°C.
Configurazione: Configurata in base al cliente
Configurazione sensore: Pt100
Configurazione di ingresso: A 4 conduttori
Segnalazione di errore: Controllo di alimentazione 3,5 ma
Tubo cervicale: D = 12 x 2,5 mm
Dimensioni filettatura: M18x1,5
Materiale del tubo cervicale: Acciaio CrNi 1.4571
Lunghezza installazione [a] [l1/a/U2]: 160 mm

Tipo prodotto: Termoresistenze

Tipo: TR10-B

Caratteristiche: PT100

Uscite: Corrente analogica

Segnale di uscita (min.): 4 mA

Segnale di uscita (max.): 20 mA

Campo di misurazione temperatura (min.): -30 °C

Campo di misurazione temperatura (max.): 300 °C

Campo di misura temperatura: -30 fino a 300 °C

Connessione: cavo

Materiale alloggiamento: Alluminio

Classe di precisione: A

Lunghezza: 160 mm

Diametro: 6 mm

Dim.: (Ø x L) 6 mm x 160 mm

Zona Ex: 1

Contenuto: 1 pz.

Documenti & Download

Scheda tecnica

Scheda tecnica 3525641 WIKA 14427614 TR10-B PT100 Termoresistenze -30 fino a 300 °C

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3525641 WIKA 14427614 TR10-B PT100 Termoresistenze -30 fino a 300 °C

Descrizione

Termometro a resistenza TR10-B per il montaggio in un tubo di protezione
Dati tecnici secondo la scheda tecnica: TE 60.02
Protezione contro le esplosioni / approvazione elettrica: ATEX
Tipo di protezione anti-scintille: Ex i
Zona 1 gas [ II 2G ex ia IIC T1…T6 GB ]
1xPt100, 4 conduttori
Classe a, EN 60751
Intervallo di temperatura della classe selezionata: Da -30...+300°C.
Alloggiamento di collegamento: BSZ, alluminio, a forma di sfera, coperchio ribaltabile
Ingresso cavo: Ingresso cavo standard
Dimensioni filettatura ingresso cavo: M20 x 1,5
Trasmettitore: T15, trasmettitore digitale, 4…20 ma, programmabile
Collegamento al tubo del collo: M24 x 1,5
Tubo cervicale: D = 12 x 2,5 mm
Dimensioni filettatura: M18x1,5
Materiale del tubo cervicale: Acciaio CrNi 1.4571
Lunghezza collo [MH/N]: 150 mm
Lunghezza installazione [a] [l1/a/U2]: 160 mm
Diametro inserto di misura 6 mm
Materiale del rivestimento inserto di misura: Acciaio CrNi 1.4571
Guarnizione: Rame
Posizione di montaggio trasmettitore: Inserto di misura
Lunghezza inserto di misura in caso di sostituzione [l5]: 335 mm
Trasmettitore di temperatura digitale per termoresistenze T15
Dati tecnici secondo la scheda tecnica: TE 15.01
Segnale d'uscita: 4 ... 20 ma, tecnica a 2 fili
Forma: Testa
Protezione antiesplosione: ATEX/IECEx
Tipo di protezione anti-scintille: Ex ia
Temperatura ambiente consentita trasmettitore: Standard -40...85°C.
Configurazione: Configurata in base al cliente
Configurazione sensore: Pt100
Configurazione di ingresso: A 4 conduttori
Unità: °C.
Intervallo di misura inizio - segno: Meno
Intervallo di misura inizio: 30
Intervallo di misura fine - segno: Più (incl. 0)
Intervallo di misura fine: 300
Segnalazione di errore: Controllo di alimentazione 3,5 ma
