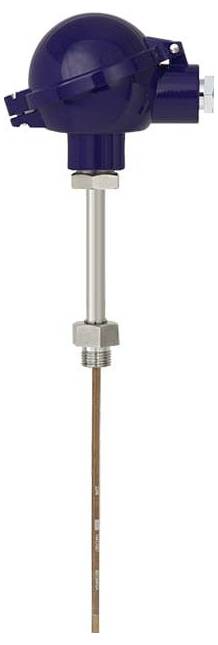

Immagine simile
WIKA 14427616 TR10-B PT100 Termoresistenze -30 fino a 300 °C
Codice produttore
Articolo n°:
Tipo prodotto
Termoresistenze
Caratteristiche
PT100
Campo di misurazione temperatura (min.)
-30 °C
Campo di misurazione temperatura (max.)
300 °C
Connessione
Pressacavo M20
Scheda tecnica (PDF)
Numero
Totale (450,00 € / Pezzo)
450,00 €
IVA escl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Dati tecnici
- Segnale d'uscita: 4 ... 20 ma, tecnica a 2 fili
- Unità: °C.
- Forma: Testa
- Guarnizione: Rame
- Intervallo di misura inizio - segno: Meno
- Intervallo di misura inizio: 30
- Intervallo di misura fine - segno: Più (incl. 0)
- Intervallo di misura fine: 300
- Intervallo di temperatura della classe selezionata: Da -30...+300°C.
- Alloggiamento di collegamento: BSZ, alluminio, a forma di sfera, coperchio ribaltabile
- Ingresso cavo: Ingresso cavo standard
- Dimensioni filettatura ingresso cavo: M20 x 1,5
- Trasmettitore: T15, trasmettitore digitale, 4…20 ma, programmabile
- Collegamento al tubo del collo: M24 x 1,5
- Lunghezza collo [MH/N]: 150 mm
- Diametro inserto di misura 6 mm
- Materiale del rivestimento inserto di misura: Acciaio CrNi 1.4571
- Lunghezza inserto di misura in caso di sostituzione [l5]: 405 mm
- Protezione contro le esplosioni / approvazione elettrica: ATEX
- Tipo di protezione anti-scintille: Ex ia
- Posizione di montaggio trasmettitore: Inserto di misura
- Protezione antiesplosione: ATEX/IECEx
- Temperatura ambiente consentita trasmettitore: Standard -40...85°C.
- Configurazione: Configurata in base al cliente
- Configurazione sensore: Pt100
- Configurazione di ingresso: A 4 conduttori
- Segnalazione di errore: Controllo di alimentazione 3,5 ma
- Tubo cervicale: D = 12 x 2,5 mm
- Dimensioni filettatura: M18x1,5
- Materiale del tubo cervicale: Acciaio CrNi 1.4571
- Lunghezza installazione [a] [l1/a/U2]: 230 mm
- Tipo prodotto
Termoresistenze
- Tipo
TR10-B
- Caratteristiche
PT100
- Uscite
Corrente analogica
- Segnale di uscita (min.)
4 mA
- Segnale di uscita (max.)
20 mA
- Campo di misurazione temperatura (min.)
-30 °C
- Campo di misurazione temperatura (max.)
300 °C
- Campo di misura temperatura
-30 fino a 300 °C
- Connessione
Pressacavo M20
- Materiale alloggiamento
Alluminio
- Classe di precisione
A
- Lunghezza
230 mm
- Diametro
6 mm
- Dim.
(Ø x L) 6 mm x 230 mm
- Zona Ex
1
- Contenuto
1 pz.
Documenti & Download
Scheda tecnica
Scheda tecnica 3525851 WIKA 14427616 TR10-B PT100 Termoresistenze -30 fino a 300 °C
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3525851 WIKA 14427616 TR10-B PT100 Termoresistenze -30 fino a 300 °C
Descrizione
Termometro a resistenza TR10-B per il montaggio in un tubo di protezione
Dati tecnici secondo la scheda tecnica: TE 60.02
Protezione contro le esplosioni / approvazione elettrica: ATEX
Tipo di protezione anti-scintille: Ex i
Zona 1 gas [ II 2G ex ia IIC T1…T6 GB ]
1xPt100, 4 conduttori
Classe a, EN 60751
Intervallo di temperatura della classe selezionata: Da -30...+300°C.
Alloggiamento di collegamento: BSZ, alluminio, a forma di sfera, coperchio ribaltabile
Ingresso cavo: Ingresso cavo standard
Dimensioni filettatura ingresso cavo: M20 x 1,5
Trasmettitore: T15, trasmettitore digitale, 4…20 ma, programmabile
Collegamento al tubo del collo: M24 x 1,5
Tubo cervicale: D = 12 x 2,5 mm
Dimensioni filettatura: M18x1,5
Materiale del tubo cervicale: Acciaio CrNi 1.4571
Lunghezza collo [MH/N]: 150 mm
Lunghezza installazione [a] [l1/a/U2]: 230 mm
Diametro inserto di misura 6 mm
Materiale del rivestimento inserto di misura: Acciaio CrNi 1.4571
Guarnizione: Rame
Posizione di montaggio trasmettitore: Inserto di misura
Lunghezza inserto di misura in caso di sostituzione [l5]: 405 mm
Trasmettitore di temperatura digitale per termoresistenze T15
Dati tecnici secondo la scheda tecnica: TE 15.01
Segnale d'uscita: 4 ... 20 ma, tecnica a 2 fili
Forma: Testa
Protezione antiesplosione: ATEX/IECEx
Tipo di protezione anti-scintille: Ex ia
Temperatura ambiente consentita trasmettitore: Standard -40...85°C.
Configurazione: Configurata in base al cliente
Configurazione sensore: Pt100
Configurazione di ingresso: A 4 conduttori
Unità: °C.
Intervallo di misura inizio - segno: Meno
Intervallo di misura inizio: 30
Intervallo di misura fine - segno: Più (incl. 0)
Intervallo di misura fine: 300
Segnalazione di errore: Controllo di alimentazione 3,5 ma
Testo tradotto automaticamente
Dati tecnici secondo la scheda tecnica: TE 60.02
Protezione contro le esplosioni / approvazione elettrica: ATEX
Tipo di protezione anti-scintille: Ex i
Zona 1 gas [ II 2G ex ia IIC T1…T6 GB ]
1xPt100, 4 conduttori
Classe a, EN 60751
Intervallo di temperatura della classe selezionata: Da -30...+300°C.
Alloggiamento di collegamento: BSZ, alluminio, a forma di sfera, coperchio ribaltabile
Ingresso cavo: Ingresso cavo standard
Dimensioni filettatura ingresso cavo: M20 x 1,5
Trasmettitore: T15, trasmettitore digitale, 4…20 ma, programmabile
Collegamento al tubo del collo: M24 x 1,5
Tubo cervicale: D = 12 x 2,5 mm
Dimensioni filettatura: M18x1,5
Materiale del tubo cervicale: Acciaio CrNi 1.4571
Lunghezza collo [MH/N]: 150 mm
Lunghezza installazione [a] [l1/a/U2]: 230 mm
Diametro inserto di misura 6 mm
Materiale del rivestimento inserto di misura: Acciaio CrNi 1.4571
Guarnizione: Rame
Posizione di montaggio trasmettitore: Inserto di misura
Lunghezza inserto di misura in caso di sostituzione [l5]: 405 mm
Trasmettitore di temperatura digitale per termoresistenze T15
Dati tecnici secondo la scheda tecnica: TE 15.01
Segnale d'uscita: 4 ... 20 ma, tecnica a 2 fili
Forma: Testa
Protezione antiesplosione: ATEX/IECEx
Tipo di protezione anti-scintille: Ex ia
Temperatura ambiente consentita trasmettitore: Standard -40...85°C.
Configurazione: Configurata in base al cliente
Configurazione sensore: Pt100
Configurazione di ingresso: A 4 conduttori
Unità: °C.
Intervallo di misura inizio - segno: Meno
Intervallo di misura inizio: 30
Intervallo di misura fine - segno: Più (incl. 0)
Intervallo di misura fine: 300
Segnalazione di errore: Controllo di alimentazione 3,5 ma
Testo tradotto automaticamente
