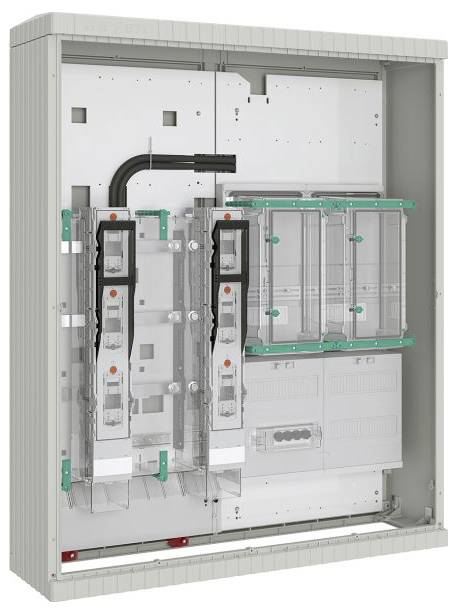

ABN ABNSG132X0953 ABNSG132X0953 Armadio convertitore Da parete Numero di righe = 1 Contenuto 1 pz.

Composto da: Alloggiamento a x L x P (mm): 1355 x 1110 x 315: - Poliestere rinforzato con fibra di vetro FS 833.5 conforme a DIN 16913, IP44, simile a RAL 7035 - piastra di montaggio in plastica 6 mm - sportello con doppia chiusura e semicilindro con 2 chiavi - senza base modulo di alimentazione H x B (mm): 900 x 500: - vano convertitore, vano di collegamento lato rete e impianto (NAR/AAR): piastra di montaggio sottostruttura (PVC 6 mm), guide in rame primarie Cu 30 x 10 mm stagnate e nichelate, PE e guida N con morsetti di collegamento a V 10 mm² e copertura di protezione da contatto - vano del convertitore con copertura del convertitore trasparente, piombabile, completamente chiuso, incl. linguetta per trasformatore (170 x 40 x 185) in conformità con la forma a secondo DIN VDE 0603-2-2, distanza tra i fori 130 mm e cablaggio secondario, incl. spazio vuoto per protezione da sovratensione - giunto sul lato rete (sinistra): morsettiera con carico di sicurezza NH2, commutabile a 3 poli, con morsetti di collegamento V 185 mm² e 1x spazio vuoto per ulteriori morsettiera fusibili NH2 o protezione da sovratensione - giunto sul lato impianto (in AAR): Morsettiera di sicurezza NH2, 3 poli commutabile, con morsetti di collegamento V 185 mm² sezione di misura a x L x P (mm): 900 x 500: - area contatore convertitore, a x L (mm): 375 x 250, 3 punti con cablaggio secondario e cappuccio trasparente IP54 - area aggiuntiva convertitore, a x L (mm): 300 x 250, con cofano chiuso a 3 punti, dotato di fusibile di tensione per circuito chiuso 4x disgiuntori B 10 a/25ka sotto un coperchio trasparente e morsetto di prova a 14 poli (X14) TAB Nord - spazio Tru, H x B (mm): 150 x 250, 3 punti con cablaggio di comando - vano di collegamento sul lato rete, x L (mm): 300 x 250, con calotta perforata a 3 punti e guida portante del dispositivo, senza dotazione del dispositivo

Testo tradotto automaticamente
