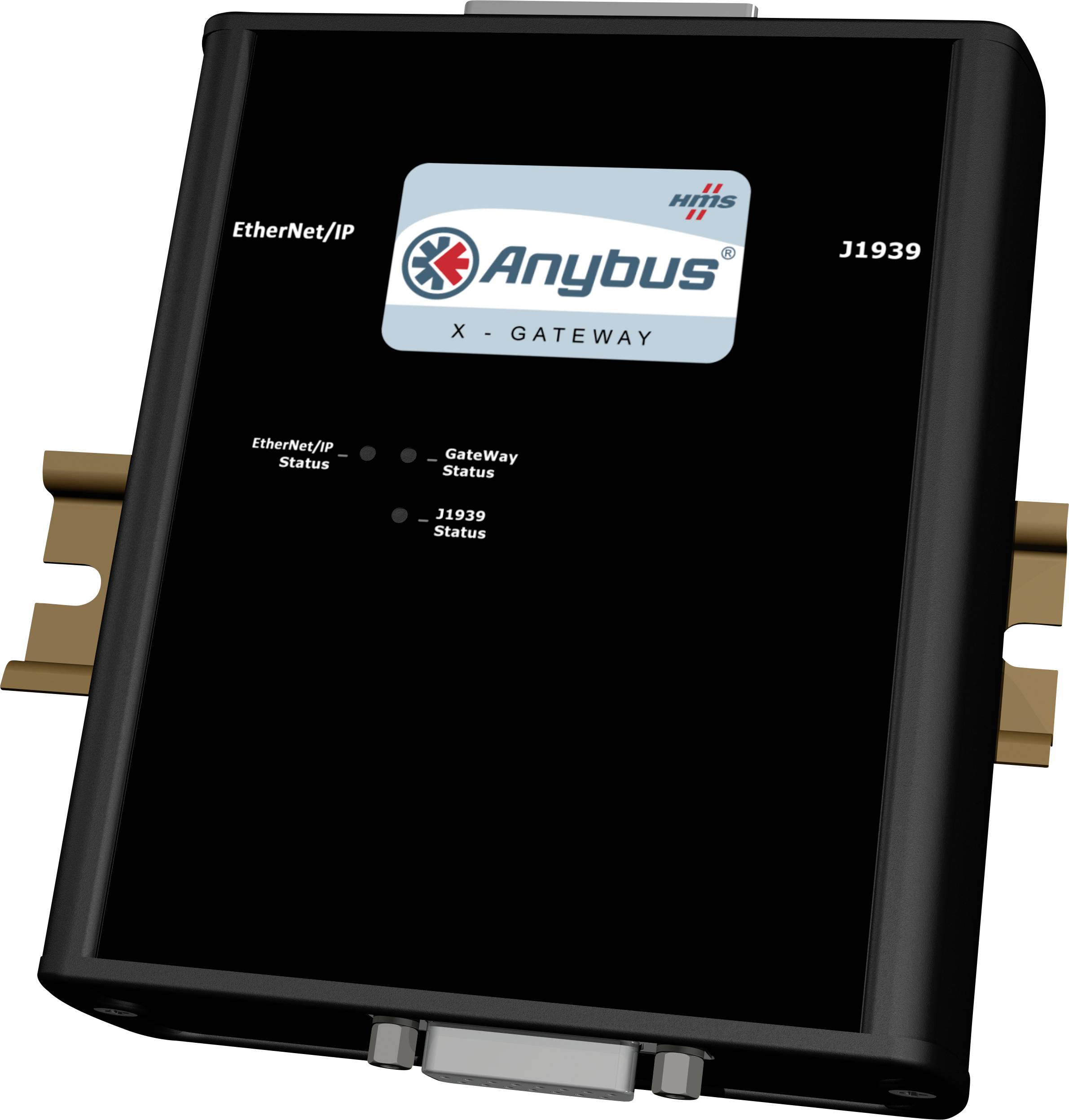

Anybus AB7665 EtherNet/IP Slave/J1939 Slave Gateway CAN Bus 24 V/DC 1 pz.
Scheda tecnica (PDF)
EAN:
Codice produttore
Articolo n°:
Numero
Totale (749,00 € / Pezzo)
749,00 €
IVA incl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Dati tecnici
- Lunghezza: 114 mm
- Peso: 400 g
- Materiale alloggiamento: Alluminio e plastica
- Posizione di montaggio: Verticale / piatto
- Isolamento galvanico: Su entrambi i lati BUS/Ethernet
- Grado di protezione: IP20, classificazione NEMA 1
- Montaggio: Guida DIN (standard EN 50022)
- Configurazione di E/A: Porta USB via e software "Anybus Configuration Manager"
- Tipo prodotto
Gateway
- Interfaccia (Advantech)
CAN Bus
- Tipo
EtherNet/IP Slave/J1939 Slave
- Tensione di esercizio
24 V/DC
- Max. temp. operativa
+65 °C
- Min. temperatura operativa
-25 °C
- Temperatura di esercizio
-25 fino a +65 °C
- Dim.
(L x A) 44 mm x 127 mm
- Max. assorbimento di corrente
400 mA
- Altezza
127 mm
- Larghezza
44 mm
- Codice articolo produttore
AB7665
- Modello
Gateway slave Ethernet/IP/J1939 Anybus
- Assorbimento di corrente
200 mA
- Imballaggio privo di plastica
Confezione libera in plastica
Documenti & Download
Scheda tecnica
Scheda tecnica 2390255 Anybus AB7665 EtherNet/IP Slave/J1939 Slave Gateway CAN Bus 24 V/DC 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 2390255 Anybus AB7665 EtherNet/IP Slave/J1939 Slave Gateway CAN Bus 24 V/DC 1 pz.
Descrizione
gateway X Anybus - adattatore/server Ethernet - J1939
Con il gateway Anybus X è possibile monitorare e controllare i dati di una rete J1939 per veicoli commerciali da un sistema PLC o dispositivo basato su Ethernet. Il gateway supporta i protocolli Ethernet/IP e Modbus TCP.
TRASFERIMENTO RAPIDO DEI DATI DI INGRESSO/USCITA TRA DUE RETI
I dati dei messaggi J1939 vengono assegnati alle tabelle di E/A, in modo che siano accessibili alla rete Ethernet. Nella rete Ethernet/IP, il gateway X è un adattatore, in modo che i dati J1939 (I/A o messaggi EXplicit) possano essere trasmessi allo scanner della rete Ethernet/IP. Nel Modbus-TCP il gateway è un server, in modo che i dati J1939 possano essere indirizzati come registri Modbus da un client Modbus-TCP.
SEMPLICE MESSA IN FUNZIONE - NON È NECESSARIA ALCUNA PROGRAMMAZIONE
HMS mette a disposizione per il gateway X un tool di configurazione gratuito basato su Windows (BWConfig). Questo software basato su PC consente agli utenti di associare i dati dei parametri J1939 (PGN) a un'area di memoria indirizzabile tramite l'interfaccia Ethernet del gateway.
Durante la configurazione viene creata una tabella di E/A con PGN J1939 selezionati, che vengono letti o scritti dalla rete J1939. Lo strumento di configurazione BWConfig assegna la tabella di E/A a un intervallo di indirizzi accessibile per l'interfaccia Ethernet del gateway.
Funzioni e vantaggi
Monitoraggio e controllo dei dati di una rete J1939 per veicoli commerciali da un sistema o dispositivo PLC basato su Ethernet
Supporta i protocolli Ethernet/IP o Modbus TCP
Applicazioni/settori tipici: Generatori di corrente, petrolio e gas, marina, veicoli da intonaco e per carichi pesanti, sistemi basati su motori diesel con supporto J1939
Max. 500 byte di dati di ingresso/uscita in ogni direzione
Semplice configurazione con il software basato su Windows BWConfig, non è necessaria alcuna programmazione
Interfaccia adattatore Ethernet 10/100 Mbit/s con funzionalità IT: Server HTTP, server FTP, server Telnet e client e-mail
Robusto alloggiamento indipendente in alluminio
Supporto tecnico qualificato
Testo tradotto automaticamente
Contenuto della fornitura
- Guida di avvio rapido
- Cavo di configurazione USB
- Software di configurazione disponibile tramite download
- Software server OPC Anybus (OPC Classic per Windows) disponibile tramite download
- Alimentatore non incluso
