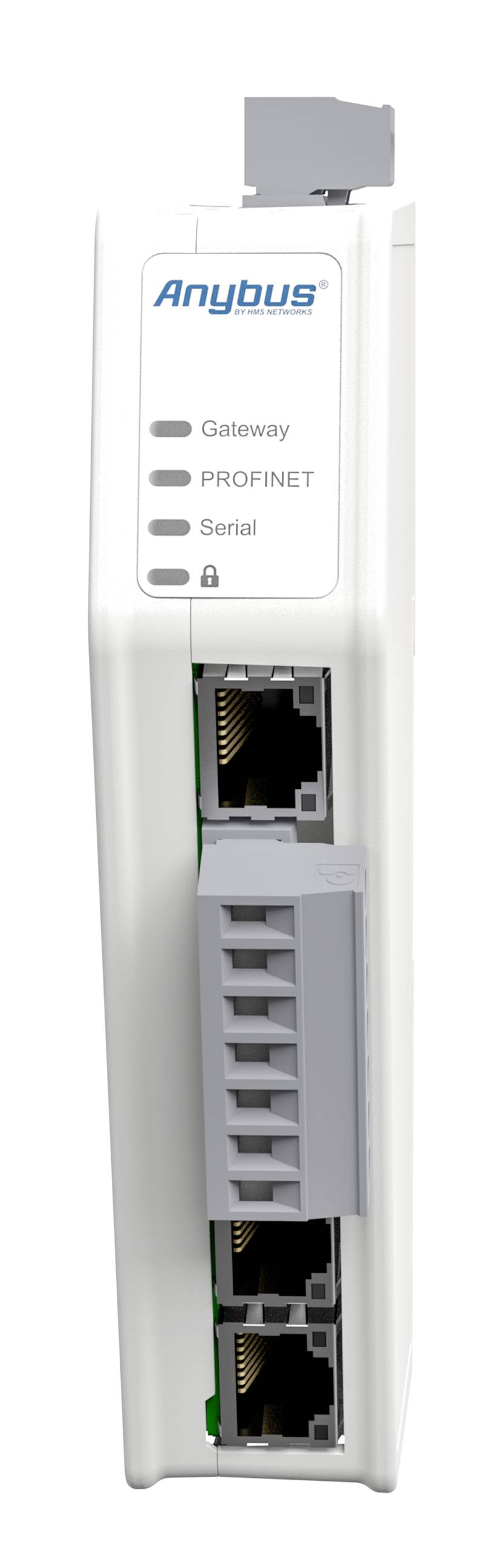

Un dispositivo bianco con la scritta 'Anybus', con sotto indicazioni per 'Gateway', 'PROFINET' e 'Serial'. Presenta diversi porte di connessione.

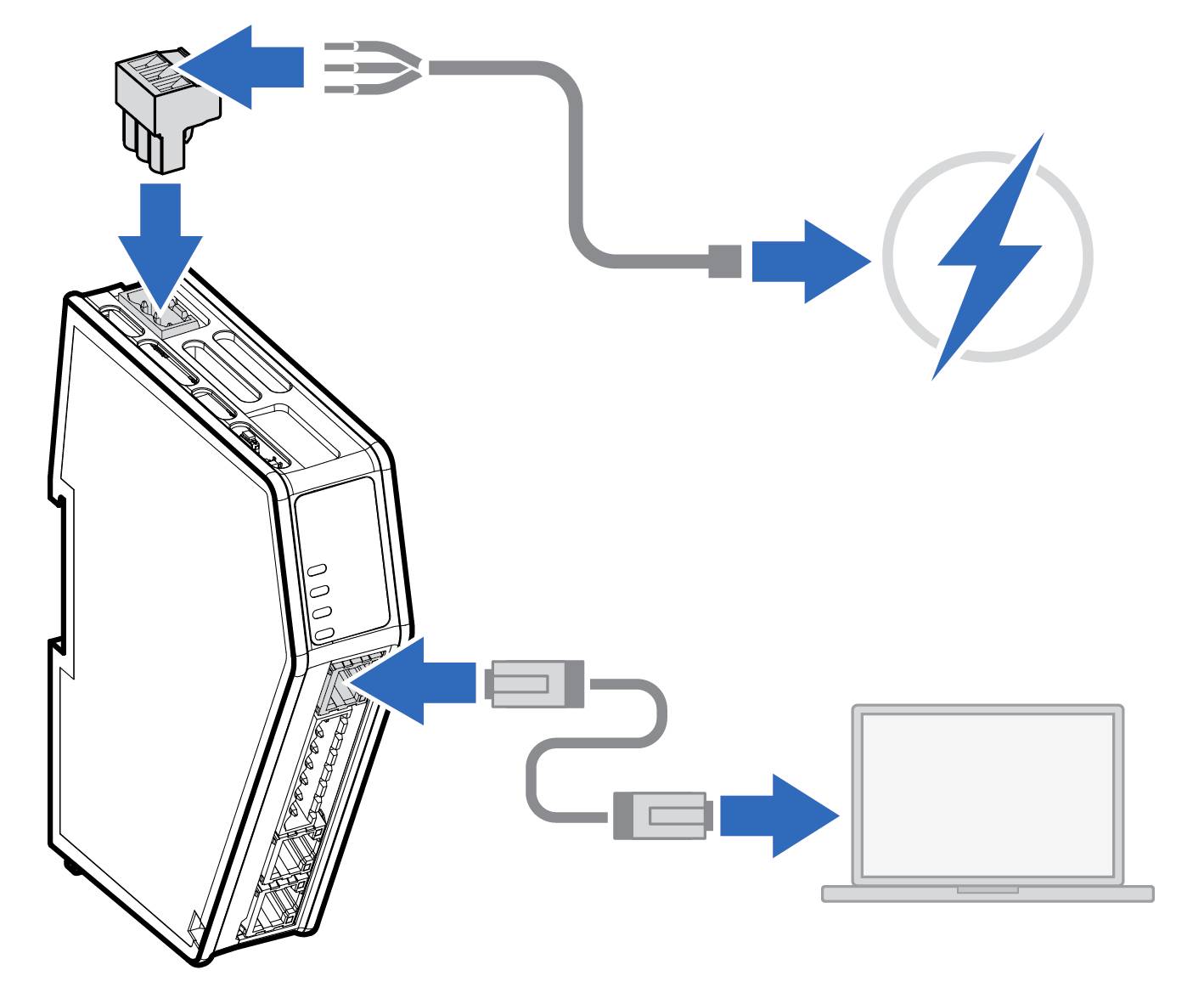

Lo schema mostra il collegamento di un computer con un cavo di rete, un'alimentazione elettrica e un collegamento a un laptop.

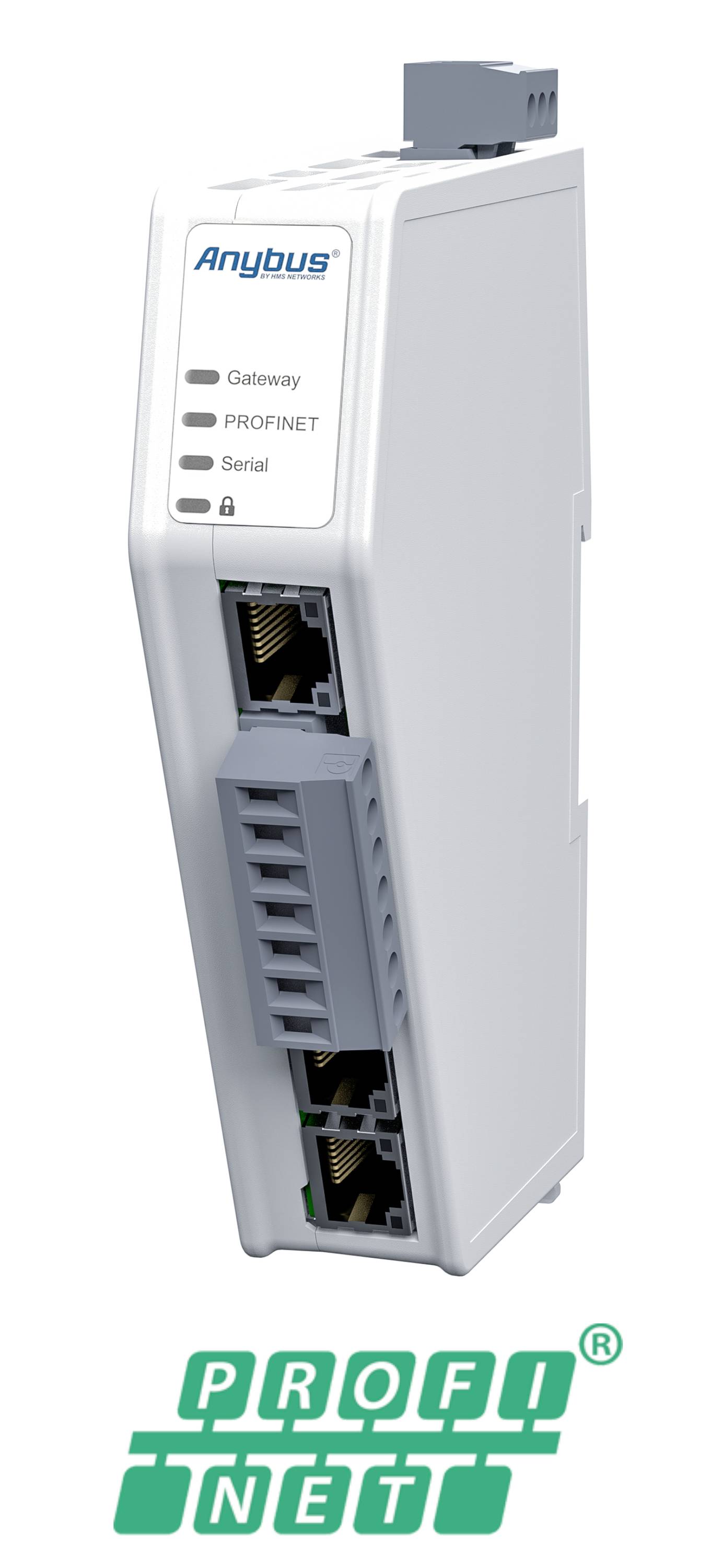

Un dispositivo gateway Anybus che supporta interfacce PROFINET e seriali. È bianco con diversi porte di connessione.

1/4

Scheda tecnica (PDF)

Consegna entro Lun. 21 Set.

23 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (684,43 € / Pezzo)

684,43 €

IVA escl.

Spedizione gratuita

Segnala un problema

Dati tecnici

Dimensioni: (L x P x A) con collegamento seriale e spina di rete: 98 x 27 x 144 mm
Peso: 150 g
Tasti e interruttori: Tasto di reset e interruttore di sicurezza
LED: Indicatore di stato per il gateway e per la rete industriale e la sottorete seriale di livello superiore
Tipo di protezione IP: IP20
MATERIALE ALLOGGIAMENTO: PC ABS, UL 94 VO
Montaggio: Guida DIN (35 * 7,5/15)
Temperatura di esercizio da - 25 a +70°C
Temperatura di immagazzinamento: da -40 a +85 °C
Umidità relativa: 0-95% senza condensa
Altezza di montaggio: Fino a 2000 m.
Alimentazione elettrica
Tensione d'ingresso: Da 12 a 30 V CC
Consumo di corrente: Valori tipici: 160 mA a 24 V, massimo 400 mA a 12 V.
Collegamento di rete: Spina Phoenix a 3 poli
Protezione: Protezione da inversione di polarità e cortocircuito
COLLEGAMENTO SERIALE RS232/485
Collegamenti: 1 x RS232/RS485
Velocità di trasmissione: Da 1200 bit/s a 128 kbit/s.
Max. Numero di stazioni: 31
Isolamento: Isolamento galvanico
Spina: Spina Phoenix a 7 poli
Max. Numero di nodi: 31
MODBUS RTU
Modalità di funzionamento: master
Funzioni supportate: 1, 2, 3, 4, 5, 6, 15, 16, 22, 23
Max. Numero di comandi: 150
Dimensione dati in ingresso: 1024 byte
Dimensione dati in uscita: 1024 byte
COLLEGAMENTI ETHERNET
Collegamenti: 2 x Ethernet
Isolamento: Isolamento galvanico
Velocità in bit: 10/100 Mbit/s full duplex
Spina: RJ45
Switch: dual port cut-through switch
PROFINET
Modalità di funzionamento: Dispositivo IO PROFINET (slave)
Classe: A, B
Canali di comunicazione: Real Time Channel (RT)
Dimensione dati in ingresso: 1 024 byte
Dimensione dati in uscita: 1 024 byte
Min. Tempo di ciclo: 1 ms.
Max. Numero di connessioni: 1 IO Controller Application Relationship + 2 Device Access Application Relationships
Classe di carico di rete: Classe III
I&M Record: Dati del produttore (I&M0), Tag information (I&M1), Data/Time (I&M2), descrizione (I&M3)
SNMP: Disponibile

Tipo prodotto: Convertitore seriale

Interfaccia (Advantech): RS-485
RS-232
Modbus-RTU
Profinet

Tipo: ABC3013

Max. temp. operativa: +70 °C

Min. temperatura operativa: -25 °C

Tensione d'esercizio: 12-30 VCC

Temperatura di esercizio: -25 fino a +70 °C

Dim.: (L x A) 27 mm x 144 mm

Max. assorbimento di corrente: 400 mA

Altezza: 144 mm

Larghezza: 27 mm

Codice articolo produttore: ABC3013

Interfacce: Profinet-IO

Assorbimento di corrente: 160 mA

Imballaggio privo di plastica: Confezione libera in plastica

Documenti & Download

Scheda tecnica

Scheda tecnica 2476382 Anybus ABC3013 Convertitore seriale RS-485, RS-232, Modbus-RTU, Profinet 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2476382 Anybus ABC3013 Convertitore seriale RS-485, RS-232, Modbus-RTU, Profinet 1 pz.

Informazioni

Informazioni 2476382 Anybus ABC3013 Convertitore seriale RS-485, RS-232, Modbus-RTU, Profinet 1 pz.

Descrizione

master seriale - PROFINET IO-Device
Con Anybus comunicator è possibile integrare dispositivi seriali (RS-232/485) in una rete PROFINET. Non sono necessarie modifiche al dispositivo seriale.
Il convertitore di protocollo può trasferire grandi quantità di dati, è facile da configurare grazie alla sua interfaccia web drag & drop e si basa sulla comprovata tecnologia Anybus.

Converte quasi tutti i protocolli seriali
Il comunicatore può convertire quasi tutti i protocolli seriali, ad es. Protocolli master/slave come Modbus RTU, ma anche i protocolli Query/Response o Prouce/Consume specifici del produttore.

Applicazioni seriali tipiche
Ad es. Convertitore di frequenza, sensori, attuatori, terminali di comando, lettore di codici a barre, lettore RFID o bilance industriali.

Caratteristiche e vantaggi
• Trasmissione fino a 1.024 byte in entrambe le direzioni
• Converte protocolli RS-232/485 standard e proprietari
• Interfaccia di configurazione drag & drop basata sul web
• Intervallo di temperatura industriale da -25 a +70 °C.
Tecnologia Anybus comprovata •: Processore di rete NP40
Chip di sicurezza •, interruttore di sicurezza e avvio sicuro (Secure Boot)

Trasmissione fino a 1.024 byte di dati
La tendenza è quella di trasferire sempre più dati. Pertanto, Anybus comunicator è progettato per la trasmissione di grandi quantità di dati. Può inviare 1.024 byte di dati al PLC di livello superiore e ricevere 1.024 byte di dati dal PLC, per cui è possibile trasferire 2.048 byte in totale. Grazie al supporto di un massimo di 150 comandi Modbus è possibile elaborare facilmente anche configurazioni complesse con più nodi.

Interfaccia web drag & drop
La configurazione del convertitore di protocollo è rapida grazie all'interfaccia grafica utente basata su web. Non è necessario installare alcun software. È sufficiente aprire il browser web preferito e iniziare.

Intervallo di temperatura industriale
Un intervallo di temperatura di esercizio industriale da -25 a +70 °C garantisce che il comunicatore convinca anche in condizioni difficili.

Comprovata tecnologia NP40
Il comunicatore si basa sul collaudato processore di rete Anybus NP40. Il NP40 è utilizzato in innumerevoli applicazioni embedded in tutto il mondo ed è il parametro di riferimento del settore per una comunicazione industriale affidabile.

Interruttore di sicurezza
Anche in caso di misure di sicurezza sofisticate, l'errore umano rimane la causa principale di violazione delle norme di sicurezza. Per questo motivo, il comunicatore ha un interruttore di sicurezza che blocca la configurazione e impedisce l'accesso all'interfaccia di configurazione basata sul web. Una volta completata la configurazione, far scorrere l'interruttore di sicurezza nella posizione di bloccaggio. Il LED del lucchetto sul comunicatore si accende.

Chip di sicurezza e avvio sicuro
Per affrontare le sfide di sicurezza attuali e future, il comunicatore è dotato dell'ultimo chip di sicurezza Anybus. La "Secure Boot", l'avvio sicuro, garantisce che il firmware non sia stato manomesso.

Collegamento di configurazione Ethernet
Grazie al collegamento di configurazione Ethernet non è necessario alcun cavo di configurazione speciale. Anche la connessione al convertitore di protocollo può essere stabilita facilmente, ad esempio per monitorare il traffico di rete.

Ottimizzato per montaggio su guida DIN
Il fattore di forma sottile, i collegamenti di rete rivolti in avanti e il collegamento a vite del collegamento seriale del cavo garantiscono che il comunicatore possa essere installato e collegato in modo rapido e semplice.

Diagnosi
Quando si apre l'interfaccia web di comunicator, si vede immediatamente lo stato della connessione PROFINET e della connessione seriale. È anche possibile vedere lo stato dei singoli nodi seriali. Per scopi di analisi vengono registrati la pagina seriale e gli eventi.

Supporto
A volte si incontra un problema per il quale è necessario aiuto. Per questo motivo abbiamo incluso nell'interfaccia utente una pagina di supporto con le informazioni di contatto. È inoltre disponibile un pulsante per la creazione di un pacchetto di supporto per semplificare la risoluzione dei problemi.
