Name: Bürkert Azionamento girevole 214525 2051 Materiale cassa: Alluminio 1 pz.
Brand: Bürkert
SKU: 3047130
Availability: BackOrder

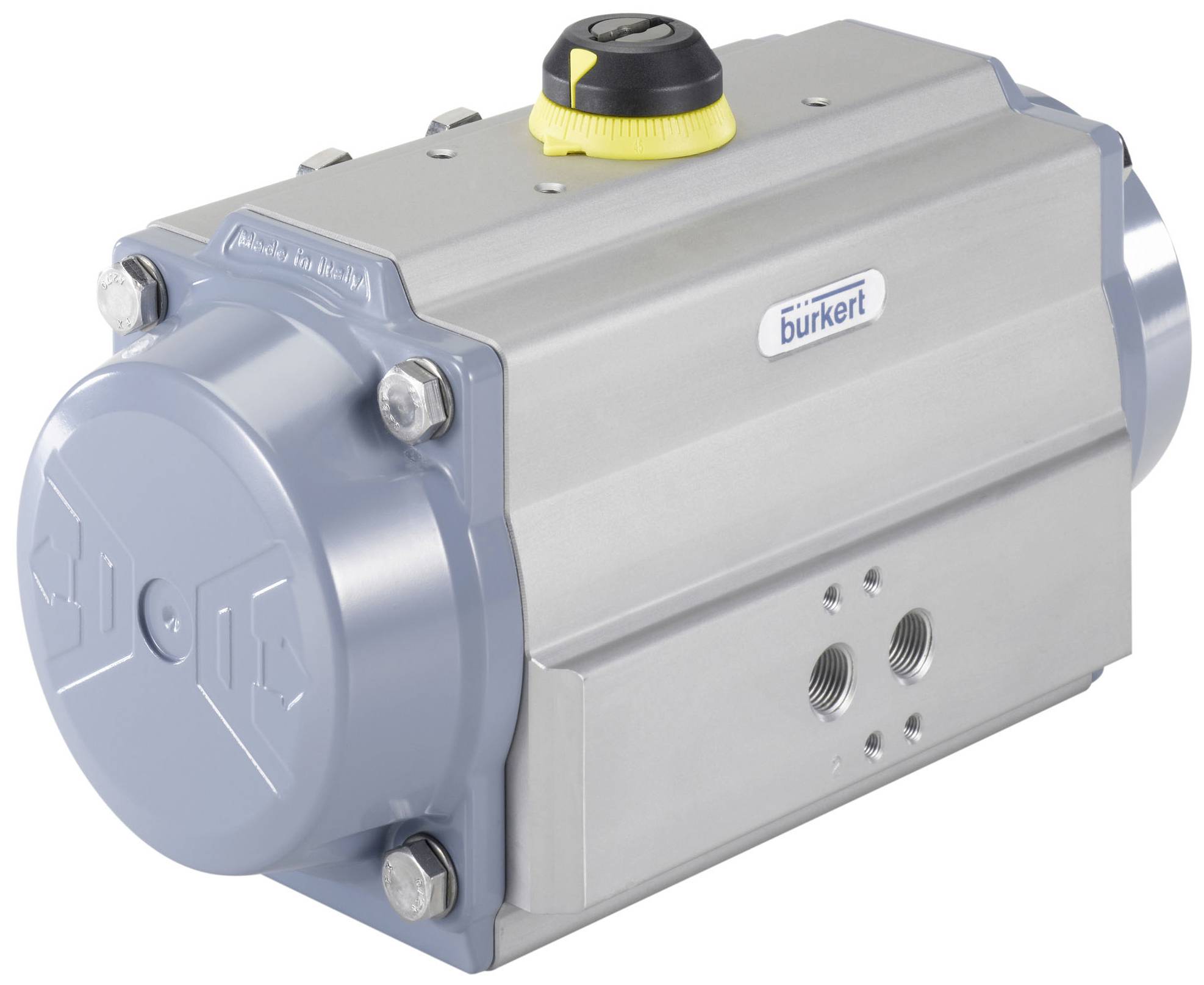

Un attuatore pneumatico Bürkert con involucro grigio e manopola gialla sulla parte superiore, utilizzato per il controllo delle valvole.

Immagine simile

Scheda tecnica (PDF)

EAN:

Codice produttore

Articolo n°:

Consegna entro Mar 3 Nov

1 Pezzo(i)

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (220,49 € / Pezzo)

220,49 €

IVA escl.

Spedizione gratuita

Solo 1 Pezzo(i) disponibili

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Azionamento rotativo pneumatico

Programma modulare per il montaggio su raccordi come rubinetti a sfera e valvole di intercettazione
Interfacce secondo NAMUR e ISO 5211
Feedback di posizione (anche per applicazioni Ex) con tipo 1061
Possibilità di montaggio del posizionatore SIDE Control tipo 8792/3
ATEX - 2014/34/UE

Dati tecnici

Azionamento - azionamento materiale categoria: Metalli leggeri
Azionamento - materiale di azionamento: Alluminio
Azionamento - collegamento aria di controllo tipo: Filettatura interna
Azionamento - collegamento aria di controllo tipo filettatura: G
Azionamento - diametro collegamento aria di controllo (pollici): 1/8 pollici
Azionamento - limitazione di sollevamento: Standard H005
Azionamento - Dim. Azionamento rotante: Dimensione 100
Azionamento - numero di pacchi molle / molle per ogni pistone di azionamento: Nessuna
Azionamento - angolo di rotazione: 90 gradi
Azionamento - flangia di montaggio conforme a ISO 5211: Sì
Azionamento - interfaccia azionamento/collegamento flangia: F05/F07
Azionamento - interfaccia azionamento/raccordo albero: 17 mm
Materiale guarnizione - guarnizione pistone materiale categoria: Elastomeri
Materiale guarnizione - guarnizione pistone materiale: M-NBR
Pressione e temperatura - temperatura ambiente min: -40 °C
Pressione e temperatura - temperatura ambiente max.: 80 °C
Pressione e temperatura - pressione di controllo min: 2,5 bar
Pressione e temperatura - pressione di controllo max.: 8 bar
Funzioni - azzeramento di emergenza: No
Caratteristiche del dispositivo - sotto-gruppo di prodotti: Azionamenti
Funzionamento - funzione valvola numero posizioni di commutazione: 2
Funzionamento - funzione di controllo: I - a doppio effetto

Tipo prodotto: Azionamento girevole

Pressione max: 8 bar

Min. Temperatura dispositivo: -40 °C

Temperatura Max. dispositivo: 80 °C

Codice articolo produttore: 214525

Dimensione cilindro: 100

Pressione operativa (min.): 2.5 bar

Pressione operativa Min.: 2.5 bar

Media esercizio: Aria compressa

Materiale sigillante: NBR

Materiale alloggiamento: Alluminio

Materiale: Alluminio

Max. Temperatura ambiente: 80 °C

Min. Temperatura ambiente: -40 °C

Modalità di funzionamento: Doppio effetto

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 3047130 Bürkert Azionamento girevole 214525 2051 Materiale cassa: Alluminio 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3047130 Bürkert Azionamento girevole 214525 2051 Materiale cassa: Alluminio 1 pz.

Descrizione

Il riduttore di rotazione pneumatico tipo 2051 è composto da un azionamento a pistone lineare pneumatico a singolo o doppio effetto con un'interfaccia meccanica universale conforme a ISO 5211. Grazie alla forza di pressione dell'aria di controllo o alla forza dei campi di ripristino, l'albero di trasmissione viene ruotato di 90º. Il movimento rotatorio può essere utilizzato a sua volta per azionare attuatori corrispondenti come rubinetti a sfera o valvole di intercettazione.
Inoltre, l'attuatore rotante può essere combinato con gli encoder di posizione della serie 8792/3. Per una semplice ricerca della posizione, l'azionamento può essere dotato delle scatole di feedback di fine corsa della serie 1061.

Testo tradotto automaticamente
