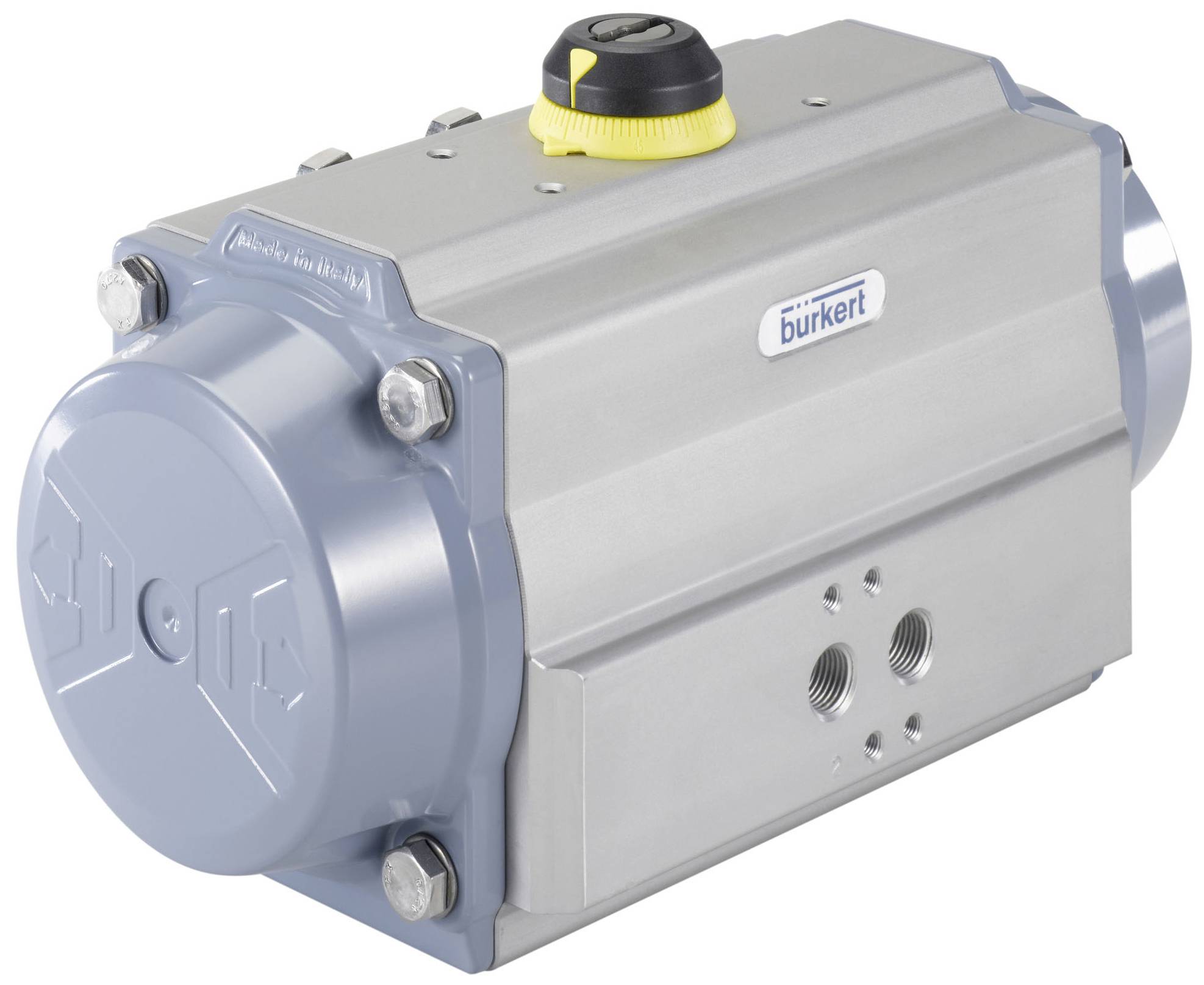

Immagine simile
Bürkert Azionamento girevole 214527 2051 Materiale cassa: Alluminio 1 pz.
Scheda tecnica (PDF)
EAN:
Codice produttore
Articolo n°:
Numero
Totale (376,23 € / Pezzo)
376,23 €
IVA escl.
Spedizione gratuita
Solo 1 Pezzo(i) disponibili
Highlights & Dettagli
Azionamento rotativo pneumatico
- Programma modulare per il montaggio su raccordi come rubinetti a sfera e valvole di intercettazione
- Interfacce secondo NAMUR e ISO 5211
- Feedback di posizione (anche per applicazioni Ex) con tipo 1061
- Possibilità di montaggio del posizionatore SIDE Control tipo 8792/3
- ATEX - 2014/34/UE
Dati tecnici
- Azionamento - azionamento materiale categoria: Metalli leggeri
- Azionamento - materiale di azionamento: Alluminio
- Azionamento - collegamento aria di controllo tipo: Filettatura interna
- Azionamento - collegamento aria di controllo tipo filettatura: G
- Azionamento - diametro collegamento aria di controllo (pollici): 1/4 pollici
- Azionamento - limitazione di sollevamento: Standard H005
- Azionamento - Dim. Azionamento rotante: Misura 220
- Azionamento - numero di pacchi molle / molle per ogni pistone di azionamento: Nessuna
- Azionamento - angolo di rotazione: 90 gradi
- Azionamento - flangia di montaggio conforme a ISO 5211: Sì
- Azionamento - interfaccia azionamento/collegamento flangia: F07/F10
- Azionamento - interfaccia azionamento/raccordo albero: 22 mm
- Materiale guarnizione - guarnizione pistone materiale categoria: Elastomeri
- Materiale guarnizione - guarnizione pistone materiale: M-NBR
- Pressione e temperatura - temperatura ambiente min: -40 °C
- Pressione e temperatura - temperatura ambiente max.: 80 °C
- Pressione e temperatura - pressione di controllo min: 2,5 bar
- Pressione e temperatura - pressione di controllo max.: 8 bar
- Funzioni - azzeramento di emergenza: No
- Caratteristiche del dispositivo - sotto-gruppo di prodotti: Azionamenti
- Funzionamento - funzione valvola numero posizioni di commutazione: 2
- Funzionamento - funzione di controllo: I - a doppio effetto
- Tipo prodotto
Azionamento girevole
- Pressione max
8 bar
- Min. Temperatura dispositivo
-40 °C
- Temperatura Max. dispositivo
80 °C
- Codice articolo produttore
214527
- Dimensione cilindro
220
- Pressione operativa (min.)
2.5 bar
- Pressione operativa Min.
2.5 bar
- Media esercizio
Aria compressa
- Materiale sigillante
NBR
- Connettore aria compressa
G 1/4
- Materiale alloggiamento
Alluminio
- Materiale
Alluminio
- Max. Temperatura ambiente
80 °C
- Min. Temperatura ambiente
-40 °C
- Modalità di funzionamento
Doppio effetto
Documenti & Download
Scheda tecnica
Scheda tecnica 3047132 Bürkert Azionamento girevole 214527 2051 Materiale cassa: Alluminio 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3047132 Bürkert Azionamento girevole 214527 2051 Materiale cassa: Alluminio 1 pz.
Descrizione
Il riduttore di rotazione pneumatico tipo 2051 è composto da un azionamento a pistone lineare pneumatico a singolo o doppio effetto con un'interfaccia meccanica universale conforme a ISO 5211. Grazie alla forza di pressione dell'aria di controllo o alla forza dei campi di ripristino, l'albero di trasmissione viene ruotato di 90º. Il movimento rotatorio può essere utilizzato a sua volta per azionare attuatori corrispondenti come rubinetti a sfera o valvole di intercettazione.
Inoltre, l'attuatore rotante può essere combinato con gli encoder di posizione della serie 8792/3. Per una semplice ricerca della posizione, l'azionamento può essere dotato delle scatole di feedback di fine corsa della serie 1061.
Testo tradotto automaticamente
Inoltre, l'attuatore rotante può essere combinato con gli encoder di posizione della serie 8792/3. Per una semplice ricerca della posizione, l'azionamento può essere dotato delle scatole di feedback di fine corsa della serie 1061.
Testo tradotto automaticamente
