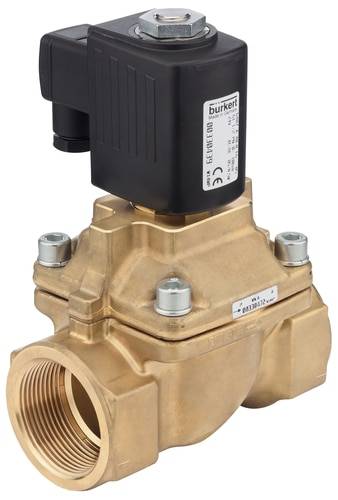

Bürkert Valvola a pistone 332163 6407 230 V G 2 Larghezza nom 50 mm Controllo assistito 1 pz.
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Highlights & Dettagli
Valvola a pistone a 2/2 vie comandata da servo
- Valvola a pistone fino alla larghezza nominale DN50; apertura sicura tramite sistema a pistone accoppiato senza pressione differenziale; sistema a bobina a prova di vibrazioni, sovrainserito; versioni a prova di esplosione; tecnologia a doppia bobina a risparmio energetico nella versione Kick and Drop
Dati tecnici
- Tipo di azionamento: Ancoraggio di sollevamento
- Principio di funzionamento della valvola principale: Valvola sedile
- Funzione di commutazione: On/off
- Collegamento di linea per fluidi numero: 2
- Funzione valvola numero posizioni di commutazione: 2
- Flusso: Sopra il sedile
- Pressione nominale max. (Liquido): 10 bar
- Sede della valvola materiale: Ottone
- Tensione alternata: Sì
- Tensione continua: Sì
- Tensione della batteria: Sì
- Potenza nominale: 30 W
- Tipo di bobina: Sovrapposta
- Materiale bobina (rivestimento): EP (resina epossidica)
- Dimensione bobina: 72 mm
- Tempo di commutazione aperto: 200 ms - 1,2 ms.
- Tempo di commutazione chiuso: 1 ms - 3 ms.
- Struttura della valvola: Valvola completa
- Potenza di accensione AC: 30 VA
- Tensione frequenza: 50/60 Hz
- Tipo prodotto
Valvola a pistone
- Tensione di esercizio
230 V
- Pressione max
10 bar
- Materiale alloggiamento
Ottone
- Collegamento
G 2
- Fluido utilizzato
Liquido
- Intervallo temperatura media
-40 fino a +150 °C
- Codice articolo produttore
332163
- Pressione operativa (min.)
0 bar
- Materiale sigillante
PTFE
grafite
- Funzioni
Vie/posizioni 2/2
- Peso
8.46 kg
- Max. Temperatura media
+150 °C
- Min. Temperatura media
-40 °C
- Valvola intermedia
Gas
- Larghezza nominale
50 mm
- Lunghezza
164 mm
- Valore QNn
38.8 l/min
IP65
- Max. Temperatura ambiente
+45 °C
- Modalità di funzionamento
Controllo assistito
- Valore KV
36
Documenti & Download
Scheda tecnica
Scheda tecnica 2351685 Bürkert Valvola a pistone 332163 6407 230 V G 2 Larghezza nom 50 mm Controllo assistito 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 2351685 Bürkert Valvola a pistone 332163 6407 230 V G 2 Larghezza nom 50 mm Controllo assistito 1 pz.
Descrizione
La valvola 6407 è una valvola a pistone. L'accoppiamento fisso di valvola pilota e pistone consente l'apertura della valvola senza pressione differenziale. Come valvola a pistone, il tipo 6407 è particolarmente adatto per gas e vapore, nonché per liquidi con bassa temperatura di esercizio inferiore a 0°C. Per aumentare la sicurezza di pressione e perdite, i tappi e il tubo guida del nucleo sono saldati insieme. A seconda dell'applicazione sono disponibili diverse combinazioni di sigillanti. Le bobine sono spente in epossido chimicamente resistente. Per ridurre la potenza elettrica durante il funzionamento, le bobine con elettronica integrata "Kick and Drop" (KD) sono disponibili in tecnologia a bobina doppia. In combinazione con un connettore conforme a DIN EN 175301-803 forma A, le valvole soddisfano il tipo di protezione IP65.
Testo tradotto automaticamente
Testo tradotto automaticamente
Note
Il valore KV indica il flusso di acqua in litri per minuto attraverso una valvola con una pressione di circa 1 bar e una temperatura dell'acqua in un intervallo di 5 - 30 °C. Il valore QNn è l'indicazione della misura del gas in litri al minuto.
