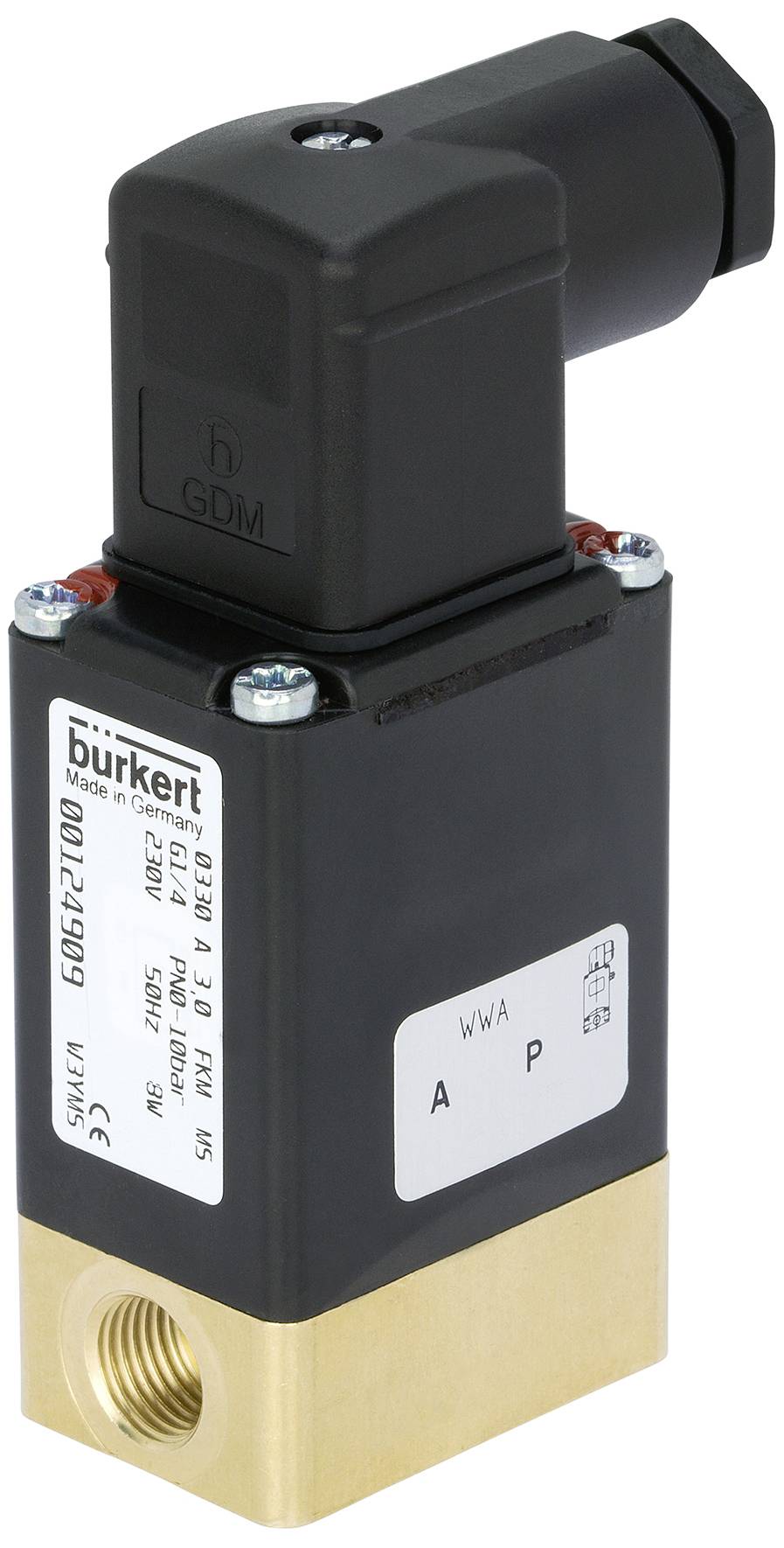

Immagine simile
Bürkert Valvola magnetica 20012547 0330 24 V G 1/4 Larghezza nom 5 mm Azione diretta 1 pz.
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
172,12 €
3
2% = 12,57 €
167,93 €
5
3% = 29,35 €
166,25 €
10
4% = 69,90 €
165,13 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (172,12 € / Pezzo)
172,12 €
IVA escl.
Spedizione gratuita
Solo 1 Pezzo(i) disponibili
Highlights & Dettagli
Elettrovalvola a 2/2 vie; ad azione diretta
- Valvola ad azione diretta, separata dai supporti fino al diametro nominale DN 5
- Tecnica di ancoraggio pieghevole senza manutenzione
- Sistema a bobina a vite a prova di vibrazioni
- Azionamento manuale robusto e facile da usare
- Versioni a prova di esplosione
Dati tecnici
- Azionamento - azionamento manuale materiale: PA (poliammide)
- Materiale guarnizione - guarnizione sedile materiale categoria: Elastomeri
- Materiale guarnizione - guarnizione sedile materiale: FKM (gomma fluorurata)
- Materiale di tenuta - sigillatura all'esterno materiale: FKM (gomma fluorurata)
- Materiale guarnizione - guarnizione sedile in materiale durezza Shore: 70
- Pressione e temperatura - temperatura media min medium: 0 °C
- Pressione e temperatura - temperatura medium max. 90 °C
- Pressione e temperatura - temperatura ambiente max.: 55 °C
- Pressione e temperatura - pressione nominale min: 0 bar
- Pressione e temperatura - modello a prova di contropressione: No
- Pressione e temperatura - pressione nominale max (liquido): 2,5 bar
- Pressione e temperatura - temperatura superficie max. 155 °C
- Collegamento elettrico - collegamento elettrico tipo: Schema spina forma A in conformità con DIN EN 175301-803
- Collegamento elettrico - collegamento elettrico posizione: Superiore
- Collegamento elettrico - collegamento elettrico numero di contatti: 2 + conduttore di protezione
- Collegamento elettrico - collegamento elettrico polarità: Irrilevante
- Collegamento elettrico - collegamento elettrico materiale: Ottone
- Caratteristiche del dispositivo - lunghezza di montaggio: 46 mm
- Caratteristiche dell'apparecchio - principio di funzionamento della valvola principale: Valvola del sedile
- Caratteristiche dispositivo - tempo di commutazione apertura max.: 20 ms.
- Caratteristiche dispositivo - tempo di commutazione di chiusura max.: 20 ms.
- Caratteristiche dispositivo - modalità di funzionamento/durata di accensione nominale: 100%
- Caratteristiche dell'apparecchio - costruzione di valvole: Valvola completa
- Caratteristiche dispositivo - flusso: Sopra il sedile
- Caratteristiche dispositivo - versione a vuoto: No
- Caratteristiche dispositivo - tipo di fissaggio: Viti metriche
- Caratteristiche dispositivo - tipo di azionamento: Ancoraggio pieghevole
- Caratteristiche del dispositivo - Operazione: Diretta
- Caratteristiche del dispositivo - separazione dei supporti: Sì
- Caratteristiche dispositivo - funzione di commutazione: On/off
- Caratteristiche dispositivo - tempo di commutazione min. Apertura: 10 ms.
- Caratteristiche dispositivo - tempo di commutazione min.: 10 ms.
- Caratteristiche dispositivo - tipo di analisi: No
- Caratteristiche dispositivo - impostazione valvola tempo di apertura: No
- Caratteristiche dispositivo - tempo di chiusura impostazione valvola: No
- Caratteristiche del dispositivo - valvola del bruciatore a olio: No
- Caratteristiche dispositivo - versione vapore: No
- Caratteristiche dispositivo - valvola principale con filtro integrato: No
- Diametro nominale (valore kV) - valvola principale diametro nominale 1 (P) (mm): 5 mm
- Portata nominale (valore kV) - valore kV (acqua): 0,29 m3/h
- Diametro nominale (valore kV) - valvola principale diametro nominale 1 (pollici): 3/16 pollici
- Collegamento di processo/cavo - collegamento conduttore 1 tipo: Filettatura interna
- Collegamento di processo/cavo - collegamento conduttore 1 filettatura: 1/4
- Collegamento di processo/cavo - collegamento conduttore 1 tipo filettatura: G
- Collegamento di processo / cavo - collegamento conduttore 2 tipo: Filettatura interna
- Collegamento di processo/cavo - collegamento conduttore 2 tipo filettatura: G
- Collegamento di processo/linea - collegamento conduttore 2, designazione filettatura: 1/4
- Tipo di protezione - tipo di protezione IP (max. In caso di collegamento adatto): IP65
- Tensione - Tensione della batteria: Sì
- Tensione - tensione min / tensione nominale: 24 V.
- Tensione - tensione max / tensione nominale: 24 V.
- Tensione - tensione alternata: No
- Tensione - tensione continua: Sì
- Tensione - tolleranza di tensione positiva: 10%
- Tensione - tolleranza di tensione negativa: 10 %
- Bobina (nucleo) Kern - bobina di commutazione protezione da sovratensione: Senza
- Bobina (nucleo) Kern - Bobina di collegamento raddrizzatore: No
- Bobina (nucleo) Kern - bobina di commutazione protezione poli: No
- Bobina (nucleo) Kern - bobina di commutazione diodo di rotazione libera: No
- Bobina (nucleo) Kern versione a bassa rumorosità: No
- Bobina (nucleo) Kern Art: A blocco
- Bobina (nucleo) Kern - materiale bobina (rivestimento): EP (resina epossidica)
- Bobina (nucleo) Kern - classe di isolamento termico dell'azionamento: H
- Bobina (nucleo) Kern - potenza nominale DC: 11 W.
- Bobina (nucleo) Kern - potenza ridotta DC: 11 W.
- Materiali - valvola principale materiale a contatto con il materiale: Ottone
- Materiali - sede della valvola materiale: Ottone
- Modalità di funzionamento - collegamento di linea per fluidi numero: 2
- Funzionamento - funzione valvola numero posizioni di commutazione: 2
- Funzionamento - funzione valvola: B - aperto in posizione di riposo - collegamento a pressione 1 (P/NO)B - aperto in posizione di riposo - collegamento a pressione 1 (P/NO)
- Funzionamento - azionamento manuale: Sì
- Funzionamento - azionamento manuale tipo: Pulsante
- Funzionamento - Arresto azionamento manuale: Sì
- Approvazioni - potenza nominale: 8 W
- Tipo prodotto
Valvola magnetica
- Tensione di esercizio
24 V
- Pressione max
0 bar
- Materiale alloggiamento
Ottone
- Collegamento
G 1/4
- Temperatura di esercizio
0 °C (min)
- Intervallo temperatura media
0 fino a 90 °C
- Codice articolo produttore
20012547
- Pressione operativa (min.)
0 bar
- Min. temperatura operativa
0 °C
- Materiale sigillante
FKM
- Funzioni
2/2 aperto monostabile
- Max. Temperatura media
90 °C
- Min. Temperatura media
0 °C
- Valvola intermedia
Sostanze aggressive
- Larghezza nominale
5 mm
- Lunghezza
46 mm
IP65
- Max. Temperatura ambiente
55 °C
- Modalità di funzionamento
Azione diretta
- Valore KV
0.29 m³/h
Documenti & Download
Scheda tecnica
Scheda tecnica 3048024 Bürkert Valvola magnetica 20012547 0330 24 V G 1/4 Larghezza nom 5 mm Azione diretta 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3048024 Bürkert Valvola magnetica 20012547 0330 24 V G 1/4 Larghezza nom 5 mm Azione diretta 1 pz.
Descrizione
La valvola 0330 è una valvola di ancoraggio pieghevole ad azione diretta, separata dai supporti. È disponibile nelle versioni a 3/2 e 2/2 vie. Come versione a 3/2 vie può essere utilizzato come distributore o miscelatore. A seconda delle applicazioni sono disponibili diversi materiali a membrana e modalità di azione. L'offerta di alloggiamento è composta da ottone, acciaio inox e polipropilene. Le bobine magnetiche sono sollecitati con un epossidico chimicamente resistente. Poiché il sistema a bobina è separato dal mezzo da medium tramite una membrana, la valvola è particolarmente adatta per sostanze critiche come acidi aggressivi e alcali. Per la messa in funzione e la verifica, il 0330 è dotato di un azionamento manuale. Per ridurre il fabbisogno energetico, tutte le bobine possono essere fornite con una riduzione elettronica della potenza o come modello a impulsi. Lo stato di commutazione può essere effettuato tramite un feedback di posizione come segnale binario o NAMUR.
Testo tradotto automaticamente
Testo tradotto automaticamente
Note
Il valore KV indica il flusso di acqua in litri per minuto attraverso una valvola con una pressione di circa 1 bar e una temperatura dell'acqua in un intervallo di 5 - 30 °C. Il valore QNn è l'indicazione della misura del gas in litri al minuto.
