Name: Bürkert Valvola magnetica 279479 0293 230 V G 3/4 Larghezza nom 20 mm Normalmente chiuso 1 pz.
Brand: Bürkert
SKU: 3047377
Availability: BackOrder

Valvola in ottone con attuatore elettrico, idonea per l'utilizzo in tubazioni di liquidi e gas per il controllo del flusso.

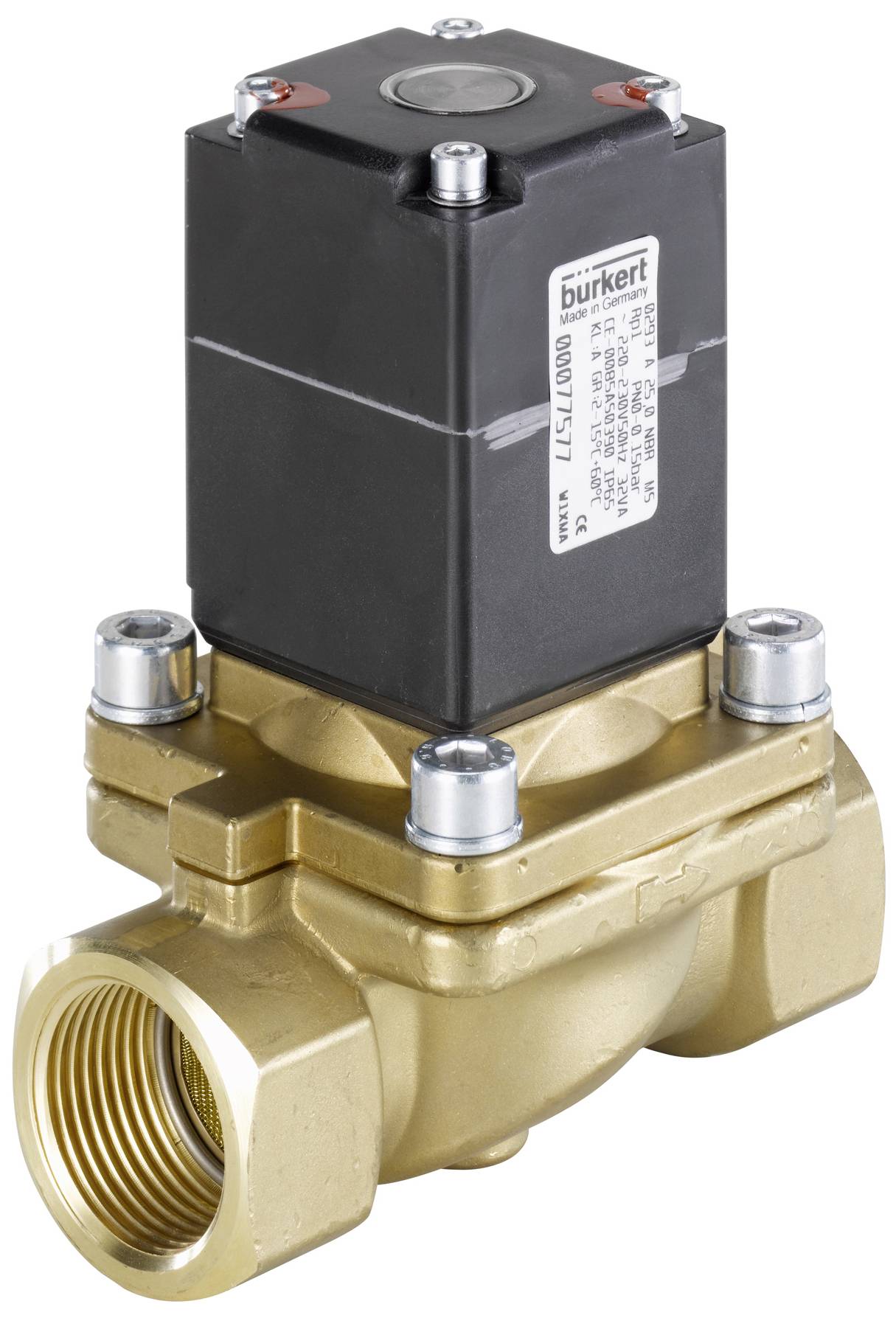

Immagine simile

Scheda tecnica (PDF)

Consegna entro Lun 19 Ott

1 Pezzo(i)

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (356,56 € / Pezzo)

356,56 €

IVA escl.

Spedizione gratuita

Solo 1 Pezzo(i) disponibili

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Elettrovalvola a 2/2 vie; ad azione diretta

Valvola a gas con approvazione DVGW in conformità con EN 161, classe B
Struttura compatta
Max. DN25 e 150 mbar
Alloggiamento in ottone
Filtro per sporco in ingresso

Dati tecnici

Materiale guarnizione - guarnizione sedile materiale categoria: Elastomeri
Materiale guarnizione - materiale guarnizione sedile: NBR (gomma nitrilica)
Materiale di tenuta - sigillatura all'esterno materiale: NBR (gomma nitrilica)
Pressione e temperatura - temperatura media min medium: -15 °C
Pressione e temperatura - temperatura medium max.: 60 °C
Pressione e temperatura - temperatura ambiente min: -15 °C
Pressione e temperatura - temperatura ambiente max.: 60 °C
Pressione e temperatura - pressione nominale min: 0 bar
Pressione e temperatura - modello a prova di contropressione: No
Pressione e temperatura - pressione nominale max (liquido): 0,15 bar
Pressione e temperatura - pressione nominale max (gas): 0,15 bar
Collegamento elettrico - presa per apparecchi in dotazione: Inclusa
Collegamento elettrico - presa per apparecchi art. N. Tipo: 00008376 - 2508
Collegamento elettrico - collegamento elettrico tipo: Schema spina forma A in conformità con DIN EN 175301-803
Collegamento elettrico - collegamento elettrico posizione: Nella direzione di flusso a sinistra
Collegamento elettrico - collegamento elettrico numero di contatti: 2 + conduttore di protezione
Caratteristiche del dispositivo - lunghezza di montaggio: 100 mm
Caratteristiche dell'apparecchio - principio di funzionamento della valvola principale: Valvola del sedile
Caratteristiche dispositivo - tempo di commutazione apertura max.: 150 ms.
Caratteristiche dispositivo - tempo di commutazione di chiusura max.: 250 ms.
Caratteristiche dispositivo - modalità di funzionamento/durata di accensione nominale: 100%
Caratteristiche dell'apparecchio - costruzione di valvole: Valvola completa
Caratteristiche dispositivo - flusso: Sopra il sedile
Caratteristiche dispositivo - versione a vuoto: No
Caratteristiche dispositivo - tipo di azionamento: Ancoraggio di sollevamento
Caratteristiche del dispositivo - Operazione: Diretta
Caratteristiche dispositivo - separazione dei supporti: No
Caratteristiche dispositivo - funzione di commutazione: On/off
Caratteristiche dispositivo - tempo di commutazione min. Apertura: 120 ms.
Caratteristiche dispositivo - tempo di commutazione min.: 130 ms.
Caratteristiche dispositivo - tipo di analisi: No
Caratteristiche dispositivo - impostazione valvola tempo di apertura: No
Caratteristiche dispositivo - tempo di chiusura impostazione valvola: No
Caratteristiche del dispositivo - valvola del bruciatore a olio: No
Caratteristiche dispositivo - versione vapore: No
Caratteristiche dell'apparecchio - valvola principale con filtro integrato: Sì
Portata nominale (valore kV) - valore QNn (gas): 5.400 l/min
Diametro nominale (valore kV) - valvola principale diametro nominale 1 (P) (mm): 20 mm
Portata nominale (valore kV) - valore kV (acqua): 5 m3/h
Diametro nominale (valore kV) - valvola principale diametro nominale 1 (pollici): 3/4 pollici
Collegamento di processo/cavo - collegamento conduttore 1 tipo: Filettatura interna
Collegamento di processo/linea - collegamento conduttore 1 filettatura: 3/4
Collegamento di processo/cavo - collegamento conduttore 1 tipo filettatura: G
Collegamento di processo / cavo - collegamento conduttore 2 tipo: Filettatura interna
Collegamento di processo/cavo - collegamento conduttore 2 tipo filettatura: G
Collegamento di processo/linea - collegamento di linea 2 designazione filettatura: 3/4
Tipo di protezione - tipo di protezione IP (max. In caso di collegamento adatto): IP65
Tensione - Tensione della batteria: Sì
Tensione - tensione min / tensione nominale: 230 V
Tensione - tensione max / tensione nominale: 230 V
Tensione - tensione alternata: Sì
Tensione - tensione continua: Sì
Tensione - tolleranza di tensione positiva: 10%
Tensione - tolleranza di tensione negativa: 10 %
Bobina (nucleo) Kern - dimensione bobina: 49 mm
Bobina (nucleo) Kern - bobina di commutazione protezione da sovratensione: Diodo soppressore
Bobina (nucleo) Kern - Bobina di collegamento raddrizzatore: Sì
Bobina (nucleo) Kern - bobina di commutazione protezione poli: Sì
Bobina (nucleo) Kern - bobina di commutazione diodo di rotazione libera: Sì
Bobina (nucleo) Kern versione a bassa rumorosità: Sì
Bobina (nucleo) Kern Art: A blocco
Bobina (nucleo) Kern - materiale bobina (rivestimento): EP (resina epossidica)
Bobina (nucleo) Kern - classe di isolamento termico dell'azionamento: H
Bobina (nucleo) Kern - potenza di accensione AC: 100 V.
A
Bobina (nucleo) Kern - parte a contatto con il Kern materiale: Acciaio inox
Bobina (nucleo) Kern - parte a contatto con il fluido tappo materiale: Acciaio inox
Bobina (nucleo) Kern - potenza nominale DC: 100 W.
Bobina (nucleo) Kern - potenza ridotta DC: 9 W
Bobina (nucleo) Kern - potenza nominale AC: 9 V.
A
Bobina (nucleo) Kern - anello scorrevole materiale: PTFE (politetrafluoroetilene)
Bobina (nucleo) Kern - disco di smorzamento materiale: NBR (gomma nitrilica)
Materiali - valvola principale materiale a contatto con il materiale: Ottone
Modalità di funzionamento - collegamento di linea per fluidi numero: 2
Funzionamento - funzione valvola numero posizioni di commutazione: 2
Funzionamento - funzione valvola: A - chiuso in posizione di riposo - collegamento a pressione 1 (P/NC)A - chiuso in posizione di riposo - collegamento a pressione 1 (P/NC)
Funzionamento - azionamento manuale: No
Approvazioni - potenza nominale: 100 W
Tipo di approvazione: DVGW
Tipo di autorizzazione: GGM
Tensione frequenza: 50/60 Hz

Tipo prodotto: Valvola magnetica

Tensione di esercizio: 230 V

Pressione max: 0 bar

Materiale alloggiamento: Ottone

Collegamento: G 3/4

Temperatura di esercizio: -15 °C (min)

Intervallo temperatura media: -15 fino a 60 °C

Codice articolo produttore: 279479

Pressione operativa (min.): 0 bar

Min. temperatura operativa: -15 °C

Materiale sigillante: Caucciù nitrile

Funzioni: Vie/posizioni 2/2

Max. Temperatura media: 60 °C

Min. Temperatura media: -15 °C

Valvola intermedia: Gas

Larghezza nominale: 20 mm

Lunghezza: 100 mm

Valore QNn: 5.400 l/min

: IP65

Max. Temperatura ambiente: 60 °C

Min. Temperatura ambiente: -15 °C

Modalità di funzionamento: Normalmente chiuso

Valore KV: 5 m³/h

UKCA: Non rilevante

Documenti & Download

Scheda tecnica

Scheda tecnica 3047377 Bürkert Valvola magnetica 279479 0293 230 V G 3/4 Larghezza nom 20 mm Normalmente chiuso 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3047377 Bürkert Valvola magnetica 279479 0293 230 V G 3/4 Larghezza nom 20 mm Normalmente chiuso 1 pz.

Descrizione

Il tipo 293 si spegne senza differenza di pressione. La valvola è ideale per la commutazione di gas infiammabili a bassa pressione. La valvola magnetica di passaggio ad azione diretta viene fornita in modalità di funzionamento A. È chiuso senza corrente. Durante la commutazione, il nucleo magnetico viene serrato contro una molla e apre la valvola. Nell'ingresso è montato un filtro. Con una larghezza nominale di 25, un parafango accessibile per la manutenzione <= 500 µm, ad esempio il nostro tipo TFU001, deve essere montato davanti alla valvola.

Testo tradotto automaticamente

Note

Il valore KV indica il flusso di acqua in litri per minuto attraverso una valvola con una pressione di circa 1 bar e una temperatura dell'acqua in un intervallo di 5 - 30 °C. Il valore QNn è l'indicazione della misura del gas in litri al minuto.
