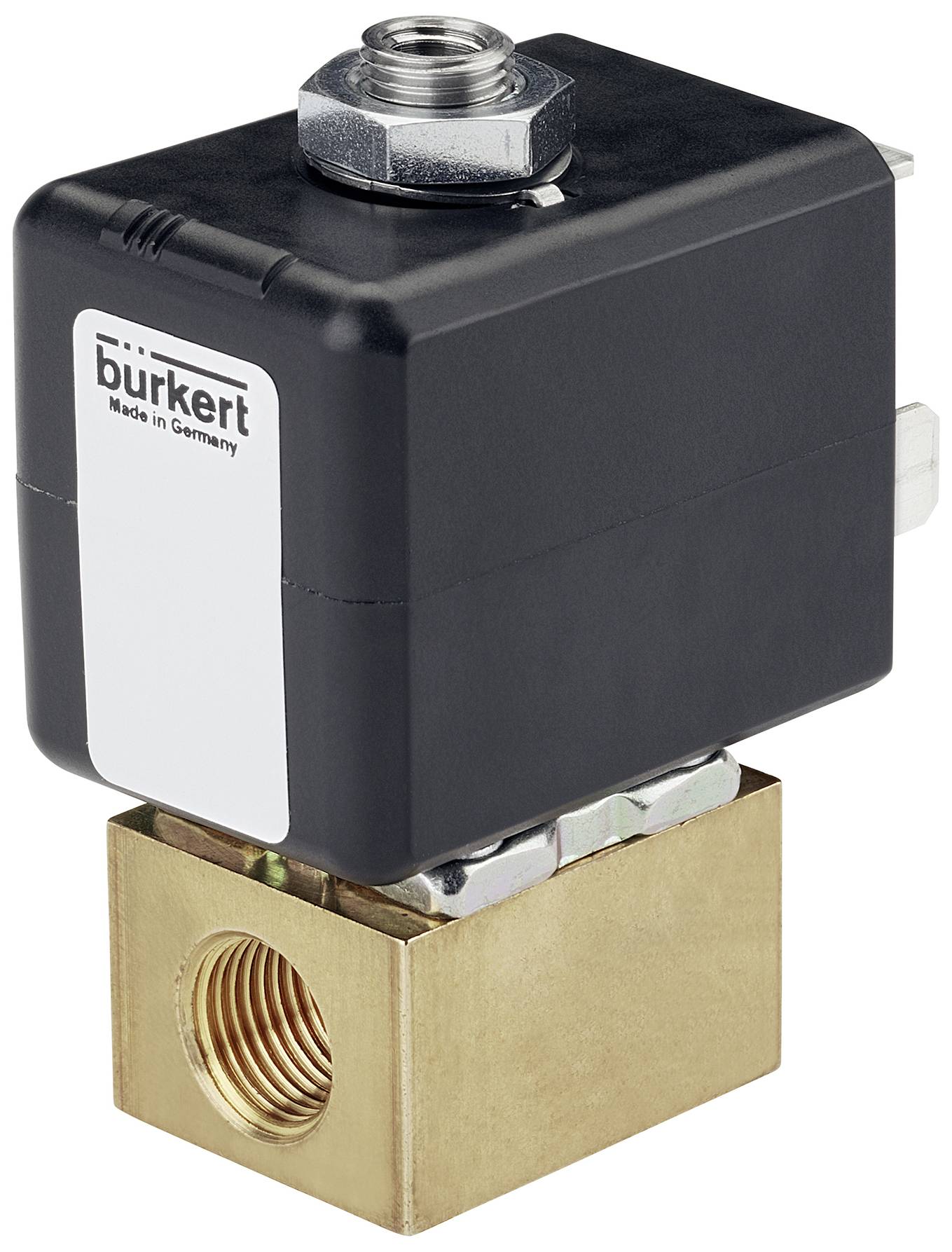

Name: Bürkert Valvola magnetica 380924 7012 24 V M5 Larghezza nom 1.2 mm Azione diretta 1 pz.
Brand: Bürkert
SKU: 3048076
Availability: BackOrder

Immagine simile

Scheda tecnica (PDF)

Consegna entro Mar 27 Ott

1 Pezzo(i)

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (45,89 € / Pezzo)

45,89 €

IVA escl.

Solo 1 Pezzo(i) disponibili

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Elettrovalvola 3/2 vie 380924

Piccola valvola ad azione diretta e compatta fino al diametro nominale DN 1,6
Sistema a bobina inserito
Raccordo a vite Banjo per montaggio diretto su valvole pneumatiche
Semplice e veloce montaggio a innesto, a flangia o su piastra di collegamento
Versioni a prova di esplosione

Dati tecnici

Materiale guarnizione - guarnizione sedile materiale categoria: Elastomeri
Materiale guarnizione - guarnizione sedile materiale: FKM (gomma fluorurata)
Materiale di tenuta - sigillatura all'esterno materiale: FKM (gomma fluorurata)
Pressione e temperatura - temperatura media min medium: -10 °C
Pressione e temperatura - temperatura medium max.: 100 °C
Pressione e temperatura - temperatura ambiente min: -10 °C
Pressione e temperatura - temperatura ambiente max.: 75 °C
Pressione e temperatura - pressione nominale min: 0 bar
Pressione e temperatura - modello a prova di contropressione: No
Pressione e temperatura - pressione nominale max (liquido): 13 bar
Collegamento elettrico - presa per apparecchi in dotazione: Non inclusa
Collegamento elettrico - collegamento elettrico tipo: Schema spina forma B secondo lo standard industriale
Collegamento elettrico - collegamento elettrico posizione: Nella direzione di flusso a sinistra
Collegamento elettrico - collegamento elettrico numero di contatti: 2 + conduttore di protezione
Caratteristiche dell'apparecchio - principio di funzionamento della valvola principale: Pistone
Caratteristiche dispositivo - tempo di commutazione apertura max.: 12 ms.
Caratteristiche dispositivo - tempo di commutazione chiusura max.: 12 ms.
Caratteristiche dispositivo - modalità di funzionamento/durata di accensione nominale: 100%
Caratteristiche dell'apparecchio - costruzione di valvole: Valvola completa
Caratteristiche dispositivo - flusso: Sotto il sedile
Caratteristiche dispositivo - versione a vuoto: No
Caratteristiche dispositivo - tipo di azionamento: Ancoraggio di sollevamento
Caratteristiche del dispositivo - Operazione: Diretta
Caratteristiche dispositivo - separazione dei supporti: No
Caratteristiche dispositivo - funzione di commutazione: On/off
Caratteristiche dispositivo - tempo di commutazione min. Apertura: 8 ms.
Caratteristiche dispositivo - tempo di commutazione min.: 8 ms.
Caratteristiche dispositivo - tipo di analisi: No
Caratteristiche dispositivo - impostazione valvola tempo di apertura: No
Caratteristiche dispositivo - tempo di chiusura impostazione valvola: No
Caratteristiche del dispositivo - valvola del bruciatore a olio: No
Caratteristiche dispositivo - versione vapore: No
Caratteristiche dispositivo - valvola principale con filtro integrato: No
Diametro nominale (valore kV) - valvola principale diametro nominale 1 (P) (mm): 1,2 mm
Portata nominale (valore kV) - valore kV (acqua): 0,045 m3/h
Diametro nominale (valore kV) - valvola principale diametro nominale 1 (pollici): 3/64 pollici
Collegamento di processo/cavo - collegamento conduttore 1 tipo: Filettatura interna
Collegamento di processo/linea - collegamento conduttore 1, designazione filettatura: 5
Collegamento di processo/cavo - collegamento conduttore 1 tipo filettatura: M
Collegamento di processo / cavo - collegamento conduttore 2 tipo: Filettatura interna
Collegamento di processo/cavo - collegamento conduttore 2 tipo filettatura: M
Collegamento di processo/linea - collegamento di linea 2 designazione filettatura: 5
Tipo di protezione - tipo di protezione IP (max. In caso di collegamento adatto): IP65
Tensione - Tensione della batteria: No
Tensione - tensione min / tensione nominale: 24 V.
Tensione - tensione max / tensione nominale: 24 V.
Tensione - tensione alternata: Sì
Tensione - tensione continua: No
Tensione - tolleranza di tensione positiva: 10%
Tensione - tolleranza di tensione negativa: 10 %
Bobina (nucleo) Kern - dimensione bobina: 24,5 mm
Bobina (nucleo) Kern - bobina di commutazione protezione da sovratensione: Senza
Bobina (nucleo) Kern - Bobina di collegamento raddrizzatore: No
Bobina (nucleo) Kern - bobina di commutazione diodo di rotazione libera: No
Bobina (nucleo) Kern versione a bassa rumorosità: No
Bobina (nucleo) Kern Art: Overclared
Bobina (nucleo) Kern - materiale bobina (rivestimento): EP (resina epossidica)
Bobina (nucleo) Kern - classe di isolamento termico dell'azionamento: H
Bobina (nucleo) Kern - potenza di accensione AC: 12 V.
A
Bobina (nucleo) Kern - potenza nominale AC: 6,5 V
A
Materiali - valvola principale materiale a contatto con il materiale: Ottone
Modalità di funzionamento - collegamento di linea per fluidi numero: 3
Funzionamento - funzione valvola numero posizioni di commutazione: 2
Funzionamento - funzione valvola: C - chiuso in posizione di riposo - collegamento a pressione 1 (P/NC), collegamento di lavoro 2 (A/OUT) dopo la porta 3 (R/NO) aperto C - chiuso in posizione di riposo - collegamento a pressione 1 (P/NC), collegamento di lavoro 2 (A/OUT) dopo la porta 3 (R/NO) aperto
Funzionamento - azionamento manuale: No
Approvazioni - potenza nominale: 4 W
Tensione frequenza: 50 Hz

Tipo prodotto: Valvola magnetica

Tensione di esercizio: 24 V

Pressione max: 0 bar

Materiale alloggiamento: Ottone

Collegamento: M5

Temperatura di esercizio: -10 °C (min)

Intervallo temperatura media: -10 fino a 100 °C

Codice articolo produttore: 380924

Pressione operativa (min.): 0 bar

Min. temperatura operativa: -10 °C

Materiale sigillante: FKM

Funzioni: 3/2 chiuso monostabile

Max. Temperatura media: 100 °C

Min. Temperatura media: -10 °C

Valvola intermedia: Aria compressa

Larghezza nominale: 1.2 mm

Caratteristiche: Vite cava

: IP65

Max. Temperatura ambiente: 75 °C

Min. Temperatura ambiente: -10 °C

Modalità di funzionamento: Azione diretta

Valore KV: 0.045 m³/h

UKCA: Non rilevante

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Tensione di esercizio

Collegamento

Pressione max

Materiale alloggiamento

Bürkert Valvola magnetica 20054517 7012 110 V flangia Larghezza nom 1.6 mm Uscita 2 sollevata 1 pz.

Articolo n°:3048113

Consegna entro Mar 27 Ott

1 Pezzo(i)Conrad Electronic

110 V

flangia

6 bar

Ottone

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

45,89 €^*

Bürkert Valvola magnetica 20060326 7012 24 V G 1/8 Larghezza nom 1.6 mm Azione diretta 1 pz.

Articolo n°:3048119

Consegna entro Mar 27 Ott

1 Pezzo(i)Conrad Electronic

24 V

G 1/8

0 bar

Ottone

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

45,89 €^*

Bürkert Valvola magnetica 20074688 7012 24 V flangia Larghezza nom 1.6 mm Azione diretta 1 pz.

Articolo n°:3048129

Consegna entro Mar 27 Ott

1 Pezzo(i)Conrad Electronic

24 V

flangia

0 bar

Ottone

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

45,89 €^*

Bürkert Valvola magnetica 20074691 7012 24 V flangia Larghezza nom 1.2 mm Azione diretta 1 pz.

Articolo n°:3048132

Consegna entro Mar 27 Ott

1 Pezzo(i)Conrad Electronic

24 V

flangia

0 bar

Poliammide

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

50,81 €^*

Bürkert Valvola magnetica 20074713 7012 24 V flangia Larghezza nom 1.6 mm Azione diretta 1 pz.

Articolo n°:3048142

Consegna entro Mar 27 Ott

1 Pezzo(i)Conrad Electronic

24 V

flangia

0 bar

Poliammide

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

50,81 €^*

Bürkert Valvola magnetica 20074721 7012 230 V flangia Larghezza nom 1.2 mm Azione diretta 1 pz.

Articolo n°:3048147

Consegna entro Mar 27 Ott

1 Pezzo(i)Conrad Electronic

230 V

flangia

0 bar

Ottone

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

45,89 €^*

Bürkert Valvola magnetica 20074722 7012 24 V flangia Larghezza nom 1.2 mm Azione diretta 1 pz.

Articolo n°:3048148

Consegna entro Mar 27 Ott

1 Pezzo(i)Conrad Electronic

24 V

flangia

0 bar

Ottone

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

45,89 €^*

Bürkert Valvola magnetica 20074795 7012 24 V flangia Larghezza nom 1.2 mm Azione diretta 1 pz.

Articolo n°:3048164

Consegna entro Mar 27 Ott

1 Pezzo(i)Conrad Electronic

24 V

flangia

0 bar

Ottone

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

45,89 €^*

Bürkert Valvola magnetica 20074797 7012 230 V flangia Larghezza nom 1.2 mm Azione diretta 1 pz.

Articolo n°:3048165

Consegna entro Mar 27 Ott

1 Pezzo(i)Conrad Electronic

230 V

flangia

0 bar

Ottone

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

45,89 €^*

Bürkert Valvola magnetica 20074798 7012 24 V G 1/8 Larghezza nom 1.2 mm Azione diretta 1 pz.

Articolo n°:3048166

Consegna entro Mar 27 Ott

1 Pezzo(i)Conrad Electronic

24 V

G 1/8

0 bar

Ottone

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

45,89 €^*

Documenti & Download

Scheda tecnica

Scheda tecnica 3048076 Bürkert Valvola magnetica 380924 7012 24 V M5 Larghezza nom 1.2 mm Azione diretta 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3048076 Bürkert Valvola magnetica 380924 7012 24 V M5 Larghezza nom 1.2 mm Azione diretta 1 pz.

Descrizione

La valvola 7012 è una valvola di sollevamento ad azione diretta. Per aumentare la sicurezza di pressione e perdite, i tappi e il tubo guida del nucleo sono saldati insieme. A seconda dell'applicazione sono disponibili diverse combinazioni di alloggiamento e materiale sigillante. Un modello a flangia specifica per spazzolino (SFB) consente l'arricchimento delle valvole su una piastra di collegamento multiplo. Il programma è completato da versioni a prova di esplosione. Per una tecnologia flessibile di collegamento dei tubi flessibili è possibile scegliere raccordi Push-in. Per una facile installazione diretta su un azionamento pneumatico, un collegamento Banjo con vite cava è la soluzione ideale. Un azionamento manuale opzionale consente una rapida messa in funzione e una manutenzione ottimale. In combinazione con una spina conforme allo standard industriale forma B o in conformità con DIN EN 17301-803 forma C, le valvole soddisfano il grado di protezione IP65.

Testo tradotto automaticamente

Note

Il valore KV indica il flusso di acqua in litri per minuto attraverso una valvola con una pressione di circa 1 bar e una temperatura dell'acqua in un intervallo di 5 - 30 °C. Il valore QNn è l'indicazione della misura del gas in litri al minuto.
