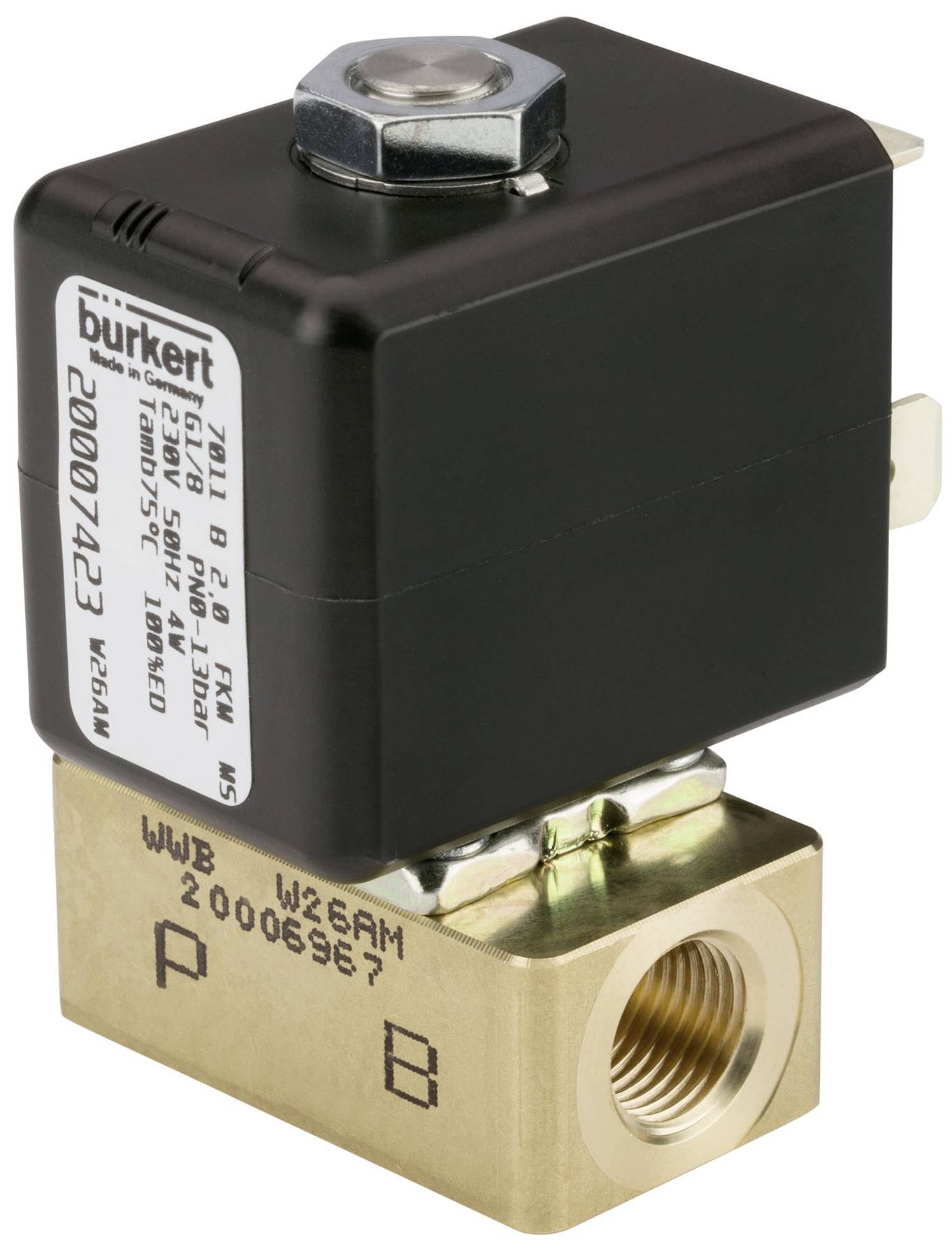

Immagine simile
Bürkert Valvola magnetica 389661 7011 24 V G 1/8 Larghezza nom 1.6 mm Azione diretta 1 pz.
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
45,89 €
3
3% = 4,47 €
44,40 €
5
5% = 10,45 €
43,80 €
10
5% = 24,80 €
43,41 €
25
6% = 73,25 €
42,96 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (45,89 € / Pezzo)
45,89 €
IVA escl.
Solo 1 Pezzo(i) disponibili
Highlights & Dettagli
Elettrovalvola a 2/2 vie 389661
- Piccola valvola ad azione diretta e compatta fino al diametro nominale DN 2,4
- Sistema a bobina inserito
- Montaggio semplice e rapido su flangia o piastra di collegamento
- Attacco rapido (raccordo push-in) per connettore per tubo flessibile
- Versioni a prova di esplosione
Dati tecnici
- Materiale guarnizione - guarnizione sedile materiale categoria: Elastomeri
- Materiale guarnizione - guarnizione sedile materiale: FKM (gomma fluorurata)
- Materiale di tenuta - sigillatura all'esterno materiale: FKM (gomma fluorurata)
- Pressione e temperatura - temperatura media min medium: -10 °C
- Pressione e temperatura - temperatura medium max.: 100 °C
- Pressione e temperatura - temperatura ambiente min: -10 °C
- Pressione e temperatura - temperatura ambiente max.: 75 °C
- Pressione e temperatura - pressione nominale min: 0 bar
- Pressione e temperatura - modello a prova di contropressione: No
- Pressione e temperatura - pressione nominale max (liquido): 24 bar
- Collegamento elettrico - presa per apparecchi in dotazione: Non inclusa
- Collegamento elettrico - collegamento elettrico tipo: Schema spina forma B secondo lo standard industriale
- Collegamento elettrico - collegamento elettrico posizione: Nella direzione di flusso a sinistra
- Collegamento elettrico - collegamento elettrico numero di contatti: 2 + conduttore di protezione
- Caratteristiche dell'apparecchio - principio di funzionamento della valvola principale: Pistone
- Caratteristiche dispositivo - tempo di commutazione apertura max.: 15 ms.
- Caratteristiche dispositivo - tempo di commutazione di chiusura max.: 17 ms.
- Caratteristiche dispositivo - modalità di funzionamento/durata di accensione nominale: 100%
- Caratteristiche dell'apparecchio - costruzione di valvole: Valvola completa
- Caratteristiche dispositivo - flusso: Sopra il sedile
- Caratteristiche dispositivo - versione a vuoto: No
- Caratteristiche dispositivo - tipo di azionamento: Ancoraggio di sollevamento
- Caratteristiche del dispositivo - Operazione: Diretta
- Caratteristiche dispositivo - separazione dei supporti: No
- Caratteristiche dispositivo - funzione di commutazione: On/off
- Caratteristiche dispositivo - tempo di commutazione min. Apertura: 8 ms.
- Caratteristiche dispositivo - tempo di commutazione min.: 10 ms.
- Caratteristiche dispositivo - tipo di analisi: No
- Caratteristiche dispositivo - impostazione valvola tempo di apertura: No
- Caratteristiche dispositivo - tempo di chiusura impostazione valvola: No
- Caratteristiche del dispositivo - valvola del bruciatore a olio: No
- Caratteristiche dispositivo - versione vapore: No
- Caratteristiche dispositivo - valvola principale con filtro integrato: No
- Diametro nominale (valore kV) - valvola principale diametro nominale 1 (P) (mm): 1,6 mm
- Portata nominale (valore kV) - valore kV (acqua): 0,06 m3/h
- Diametro nominale (valore kV) - valvola principale diametro nominale 1 (pollici): 1/16 pollici
- Collegamento di processo/cavo - collegamento conduttore 1 tipo: Filettatura interna
- Collegamento di processo/cavo - collegamento conduttore 1 filettatura: 1/8
- Collegamento di processo/cavo - collegamento conduttore 1 tipo filettatura: G
- Collegamento di processo / cavo - collegamento conduttore 2 tipo: Filettatura interna
- Collegamento di processo/cavo - collegamento conduttore 2 tipo filettatura: G
- Collegamento di processo/linea - collegamento conduttore 2, filettatura: 1/8
- Tipo di protezione - tipo di protezione IP (max. In caso di collegamento adatto): IP65
- Tensione - Tensione della batteria: No
- Tensione - tensione min / tensione nominale: 24 V.
- Tensione - tensione max / tensione nominale: 24 V.
- Tensione - tensione alternata: Sì
- Tensione - tensione continua: No
- Tensione - tolleranza di tensione positiva: 10%
- Tensione - tolleranza di tensione negativa: 10 %
- Bobina (nucleo) Kern - dimensione bobina: 24,5 mm
- Bobina (nucleo) Kern - bobina di commutazione protezione da sovratensione: Senza
- Bobina (nucleo) Kern - Bobina di collegamento raddrizzatore: No
- Bobina (nucleo) Kern - bobina di commutazione diodo di rotazione libera: No
- Bobina (nucleo) Kern versione a bassa rumorosità: No
- Bobina (nucleo) Kern Art: Overclared
- Bobina (nucleo) Kern - materiale bobina (rivestimento): EP (resina epossidica)
- Bobina (nucleo) Kern - classe di isolamento termico dell'azionamento: H
- Bobina (nucleo) Kern - potenza di accensione AC: 12 V.
- A
- Bobina (nucleo) Kern - potenza nominale AC: 6,5 V
- A
- Materiali - valvola principale materiale a contatto con il materiale: Ottone
- Modalità di funzionamento - collegamento di linea per fluidi numero: 2
- Funzionamento - funzione valvola numero posizioni di commutazione: 2
- Funzionamento - funzione valvola: A - chiuso in posizione di riposo - collegamento a pressione 1 (P/NC)A - chiuso in posizione di riposo - collegamento a pressione 1 (P/NC)
- Funzionamento - azionamento manuale: No
- Approvazioni - potenza nominale: 4 W
- Tensione frequenza: 50 Hz
- Tipo prodotto
Valvola magnetica
- Tensione di esercizio
24 V
- Pressione max
0 bar
- Materiale alloggiamento
Ottone
- Collegamento
G 1/8
- Temperatura di esercizio
-10 °C (min)
- Intervallo temperatura media
-10 fino a 100 °C
- Codice articolo produttore
389661
- Pressione operativa (min.)
0 bar
- Min. temperatura operativa
-10 °C
- Materiale sigillante
FKM
- Funzioni
2/2 chiuso monostabile
- Max. Temperatura media
100 °C
- Min. Temperatura media
-10 °C
- Valvola intermedia
Aria compressa
- Larghezza nominale
1.6 mm
- Caratteristiche
Flangia
IP65
- Max. Temperatura ambiente
75 °C
- Min. Temperatura ambiente
-10 °C
- Modalità di funzionamento
Azione diretta
- Valore KV
0.06 m³/h
Documenti & Download
Scheda tecnica
Scheda tecnica 3048079 Bürkert Valvola magnetica 389661 7011 24 V G 1/8 Larghezza nom 1.6 mm Azione diretta 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3048079 Bürkert Valvola magnetica 389661 7011 24 V G 1/8 Larghezza nom 1.6 mm Azione diretta 1 pz.
Descrizione
La valvola 7011 è una valvola di sollevamento ad azione diretta. Per aumentare la sicurezza di pressione e perdite, i tappi e il tubo guida del nucleo sono saldati insieme. A seconda dell'applicazione sono disponibili diverse combinazioni di alloggiamento e materiale sigillante. Un modello a flangia specifica per spazzolino (SFB) consente l'arricchimento delle valvole su una piastra di collegamento multiplo. Il programma è completato da versioni secondo DVGW EN 161 e versioni a prova di esplosione. Per una tecnologia flessibile di collegamento dei tubi flessibili è possibile scegliere raccordi Push-in. In combinazione con una spina conforme allo standard industriale forma B o DIN EN 175301-803 C, le valvole soddisfano il grado di protezione IP65.
Testo tradotto automaticamente
Testo tradotto automaticamente
Note
Il valore KV indica il flusso di acqua in litri per minuto attraverso una valvola con una pressione di circa 1 bar e una temperatura dell'acqua in un intervallo di 5 - 30 °C. Il valore QNn è l'indicazione della misura del gas in litri al minuto.
