Name: Bürkert Valvola pneumatica 146314 2012 G 1/4 Larghezza nom 32 mm Normalmente chiusa a molla 1 pz.
Brand: Bürkert
SKU: 624159
Availability: BackOrder

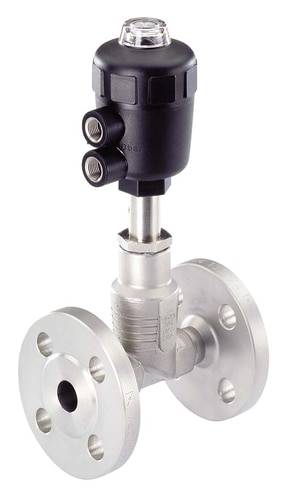

Valvola in acciaio inossidabile con attuatore nero, raccordi su entrambi i lati. Utilizzata nei sistemi di tubazioni industriali per il controllo del flusso.

Immagine simile

Scheda tecnica (PDF)

Consegna entro Mar 27 Ott

1 Pezzo(i)

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (799,18 € / Pezzo)

799,18 €

IVA escl.

Spedizione gratuita

Solo 1 Pezzo(i) disponibili

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Valvola a sede dritta a 2/2 vie per sostanze fino a +180°C, alloggiamento in acciaio inox

Per sostanze fino a +180°C
Lunga durata
Indicatore di posizione ottico di serie
Testa motrice orientabile per l'allineamento dei collegamenti di controllo d'aria
Minimo consumo di aria per il controllo grazie al corpo di riempimento
L'ampia scelta di dimensioni dell'azionamento consente ottime combinazioni di azionamento convenienti
Braccio per colpo d'ariete con i liquidi grazie al flusso sotto la sede
Valvola a sede dritta compatta
Materiale alloggiamento microfusione 316L

Dati tecnici

Larghezza nominale 32 mm
Dimensioni dell'azionamento Ø 63 mm
Valore KV 19,5 m³/h
Pressione di comando da 4,5 fino a 10 bar
Pressione di esercizio massima 6 bar fino a +180°C
Temperatura sostanza da -10 fino a +180°C
Temperatura ambientale da -10 a +60 °C

Tipo prodotto: Valvola pneumatica

Pressione max: 6 bar

Materiale alloggiamento: Acciaio inox

Collegamento: G 1/4

Temperatura di esercizio: -10 °C (min)

Intervallo temperatura media: -10 fino a +180 °C

Codice articolo produttore: 146314

Pressione operativa (min.): 0 bar

Min. temperatura operativa: -10 °C

Materiale sigillante: PTFE

Funzioni: Vie/posizioni 2/2

Peso: 6.780 kg

Max. Temperatura media: +180 °C

Min. Temperatura media: -10 °C

Valvola intermedia: Medi neutri

Larghezza nominale: 32 mm

Caratteristiche: Flangia

Altezza: 271 mm

Lunghezza: 180 mm

Pressione di controllo (max.): 10 bar

Pressione di controllo (min.): 4.5 bar

Max. Temperatura ambiente: +55 °C

Min. Temperatura ambiente: -10 °C

Modalità di funzionamento: Normalmente chiusa a molla

Valore KV: 325 l/min

Materiale: Guarnizione: PTFE, alloggiamento: acciaio inox

Collegamento: Flangia in conformità con DIN EN 1092_1 PN25 DN32

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Collegamento

Pressione max

Bürkert Valvola pneumatica 146227 2012 G 1/8 Larghezza nom 10 mm Normalmente chiusa a molla 1 pz.

Articolo n°:624084

Consegna entro Mar 27 Ott

1 Pezzo(i)Conrad Electronic

G 1/8

15 bar

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

512,30 €^*

Bürkert Valvola pneumatica 146228 2012 G 3/8 (manicotto) Larghezza nom 10 mm Normalmente chiusa a molla 1 pz.

Articolo n°:624085

Consegna entro Mar 27 Ott

1 Pezzo(i)Conrad Electronic

G 3/8 (manicotto)

15 bar

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

381,15 €^*

Bürkert Valvola pneumatica 146229 2012 G 1/8 Larghezza nom 10 mm Normalmente chiusa a molla 1 pz.

Articolo n°:624087

Consegna entro Mar 27 Ott

1 Pezzo(i)Conrad Electronic

G 1/8

15 bar

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

381,15 €^*

Bürkert Valvola pneumatica 146230 2012 G 1/8 Larghezza nom 10 mm Normalmente chiusa a molla 1 pz.

Articolo n°:624089

Consegna entro Mar 27 Ott

1 Pezzo(i)Conrad Electronic

G 1/8

15 bar

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

381,15 €^*

Bürkert Valvola pneumatica 146232 2012 G 1/8 Larghezza nom 10 mm Normalmente aperta a molla 1 pz.

Articolo n°:624090

Consegna entro Mar 27 Ott

1 Pezzo(i)Conrad Electronic

G 1/8

16 bar

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

512,30 €^*

Bürkert Valvola pneumatica 146233 2012 G 3/8 (manicotto) Larghezza nom 10 mm Normalmente aperta a molla 1 pz.

Articolo n°:624091

Consegna entro Mar 27 Ott

1 Pezzo(i)Conrad Electronic

G 3/8 (manicotto)

16 bar

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

381,15 €^*

Bürkert Valvola pneumatica 146237 2012 G 1/4 Larghezza nom 10 mm Normalmente chiusa a molla 1 pz.

Articolo n°:624093

Consegna entro Mar 27 Ott

1 Pezzo(i)Conrad Electronic

G 1/4

16 bar

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

528,69 €^*

Bürkert Valvola pneumatica 146238 2012 G 3/8 (manicotto) Larghezza nom 10 mm 2/2 vie 1 pz.

Articolo n°:624094

Consegna entro Mar 27 Ott

1 Pezzo(i)Conrad Electronic

G 3/8 (manicotto)

16 bar

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

397,54 €^*

Bürkert Valvola pneumatica 146239 2012 G 1/4 Larghezza nom 10 mm Normalmente chiusa a molla 1 pz.

Articolo n°:624095

Consegna entro Mar 27 Ott

1 Pezzo(i)Conrad Electronic

G 1/4

16 bar

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

397,54 €^*

Bürkert Valvola pneumatica 146240 2012 G 1/4 Larghezza nom 10 mm Normalmente chiusa a molla 1 pz.

Articolo n°:624096

Consegna entro Mar 27 Ott

1 Pezzo(i)Conrad Electronic

G 1/4

16 bar

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

397,54 €^*

Documenti & Download

Scheda tecnica

Scheda tecnica 624159 Bürkert Valvola pneumatica 146314 2012 G 1/4 Larghezza nom 32 mm Normalmente chiusa a molla 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 624159 Bürkert Valvola pneumatica 146314 2012 G 1/4 Larghezza nom 32 mm Normalmente chiusa a molla 1 pz.

Descrizione

Valvola con sede dritta, controllata esternamente, è costituita da un azionamento pneumatico a pistone e un alloggiamento della valvola a due vie. La rinomata guarnizione per premistoppa con riposizionamento automatico e senza bisogno di manutenzione, garantisce un'elevata tenuta e durata.

Versione

Valvola con sede dritta a 2/2 vie con flusso sotto la sede
Flangia di collegamento secondo DIN EN 1092-1
Chiuso a molla
Materiale alloggiamento acciaio inox microfusione 316L
Pressione nominale PN 25 (livello di pressione alloggiamento)
Materiale dell'azionamento: poliammide
Materiale isolante: PTFE
Per impiego universale con liquidi, gas e vapori
Viscosità max. 600 mm² /s
Premistoppa PTFE anelli V con compensazione a molla
Posizione di montaggio: qualsiasi, preferibilmente l'azionamento verso l'alto
Sostanza di controllo: aria e gas neutri
Porta di controllo G 1/4"

Note

Il valore KV indica il flusso di acqua in litri per minuto attraverso una valvola con una pressione di circa 1 Bar e una temperatura dell'acqua in un intervallo di 5 - 30 °C. .

Descrizione

Versione

Valvola con sede dritta a 2/2 vie con flusso sotto la sede
Flangia di collegamento secondo DIN EN 1092-1
Chiuso a molla
Materiale alloggiamento acciaio inox microfusione 316L
Pressione nominale PN 25 (livello di pressione alloggiamento)
Materiale dell'azionamento: poliammide
Materiale isolante: PTFE
Per impiego universale con liquidi, gas e vapori
Viscosità max. 600 mm² /s
Premistoppa PTFE anelli V con compensazione a molla
Posizione di montaggio: qualsiasi, preferibilmente l'azionamento verso l'alto
Sostanza di controllo: aria e gas neutri
Porta di controllo G 1/4"

Note

Il valore KV indica il flusso di acqua in litri per minuto attraverso una valvola con una pressione di circa 1 Bar e una temperatura dell'acqua in un intervallo di 5 - 30 °C. .
