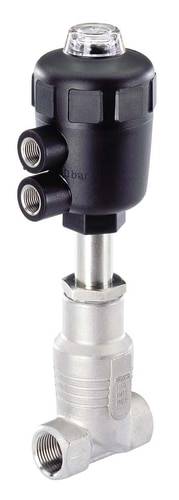

Immagine simile
Bürkert Valvola pneumatica 146363 2012 G 3/8 (manicotto) Larghezza nom 10 mm 2/2 vie 1 pz.
Scheda tecnica (PDF)
EAN:
Codice produttore
Articolo n°:
Numero
Totale (485,00 € / Pezzo)
485,00 €
IVA incl.
Spedizione gratuita
Solo 1 Pezzo(i) disponibili
Diritto di reso di 14 giorni incluso
Highlights & Dettagli
Valvola a sede dritta a 2/2 vie per sostanze fino a +180°C, alloggiamento in acciaio inox
- Per sostanze fino a +180°C
- Lunga durata
- Indicatore di posizione ottico di serie
- Testa motrice orientabile per l'allineamento dei collegamenti di controllo d'aria
- Minimo consumo di aria per il controllo grazie al corpo di riempimento
- L'ampia scelta di dimensioni dell'azionamento consente ottime combinazioni di azionamento convenienti
- Braccio per colpo d'ariete con i liquidi grazie al flusso sotto la sede
- Valvola a sede dritta compatta
- Materiale alloggiamento microfusione 316L
- Testa in PPS per ambienti caldi
Dati tecnici
- G 3/8"
- Larghezza nominale 10 mm
- Dimensioni dell'azionamento Ø 40 mm
- Valore KV 4,7 m³/h
- Pressione di comando da 4,0 fino a 10 bar
- Pressione di esercizio massima 15 bar fino a +180 °C
- Temperatura sostanza da -10 fino a +180°C
- Temperatura ambiente: da +5 fino a +140 °C
- Tipo prodotto
Valvola pneumatica
- Pressione max
15 bar
- Materiale alloggiamento
Acciaio inox
- Collegamento
G 3/8 (manicotto)
- Temperatura di esercizio
-10 °C (min)
- Intervallo temperatura media
-10 fino a +180 °C
- Codice articolo produttore
146363
- Pressione operativa (min.)
0 bar
- Min. temperatura operativa
-10 °C
- Materiale sigillante
PTFE
- Funzioni
Vie/posizioni 2/2
- Peso
0.700 kg
- Max. Temperatura media
+180 °C
- Min. Temperatura media
-10 °C
- Valvola intermedia
Sostanze aggressive
- Larghezza nominale
10 mm
- Caratteristiche
Manicotto
- Altezza
168 mm
- Lunghezza
65 mm
- Pressione di controllo (max.)
10 bar
- Pressione di controllo (min.)
4 bar
- Max. Temperatura ambiente
+140 °C
- Min. Temperatura ambiente
+5 °C
- Modalità di funzionamento
2/2 vie
- Valore KV
78.33 l/min
- Materiale
Guarnizione: PTFE, alloggiamento: acciaio inox
- Collegamento
Manicotto G 3/8
Documenti & Download
Scheda tecnica
Scheda tecnica 624205 Bürkert Valvola pneumatica 146363 2012 G 3/8 (manicotto) Larghezza nom 10 mm 2/2 vie 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 624205 Bürkert Valvola pneumatica 146363 2012 G 3/8 (manicotto) Larghezza nom 10 mm 2/2 vie 1 pz.
Descrizione
Valvola con sede dritta, controllata esternamente, è costituita da un azionamento pneumatico a pistone e un alloggiamento della valvola a due vie. La rinomata guarnizione per premistoppa con riposizionamento automatico e senza bisogno di manutenzione, garantisce un'elevata tenuta e durata.
Versione
- Valvola con sede dritta a 2/2 vie con flusso sotto la sede
- Manicotto di raccordo
- Chiuso a molla
- Materiale alloggiamento acciaio inox microfusione 316L
- Pressione nominale PN 25 (livello di pressione alloggiamento)
- Materiale dell'azionamento: PPS
- Materiale isolante: PTFE
- Per impiego universale con liquidi, gas e vapori
- Viscosità max. 600 mm² /s
- Premistoppa PTFE anelli V con compensazione a molla
- Posizione di montaggio: qualsiasi, preferibilmente l'azionamento verso l'alto
- Sostanza di controllo: aria e gas neutri
- Porta di controllo G 1/8"
Note
Il valore KV indica il flusso di acqua in litri per minuto attraverso una valvola con una pressione di circa 1 Bar e una temperatura dell'acqua in un intervallo di 5 - 30 °C. .
