Name: Bürkert Valvola servo-assistita 20008301 5282 48 V 1 pz.
Brand: Bürkert
SKU: 3048022
Availability: BackOrder

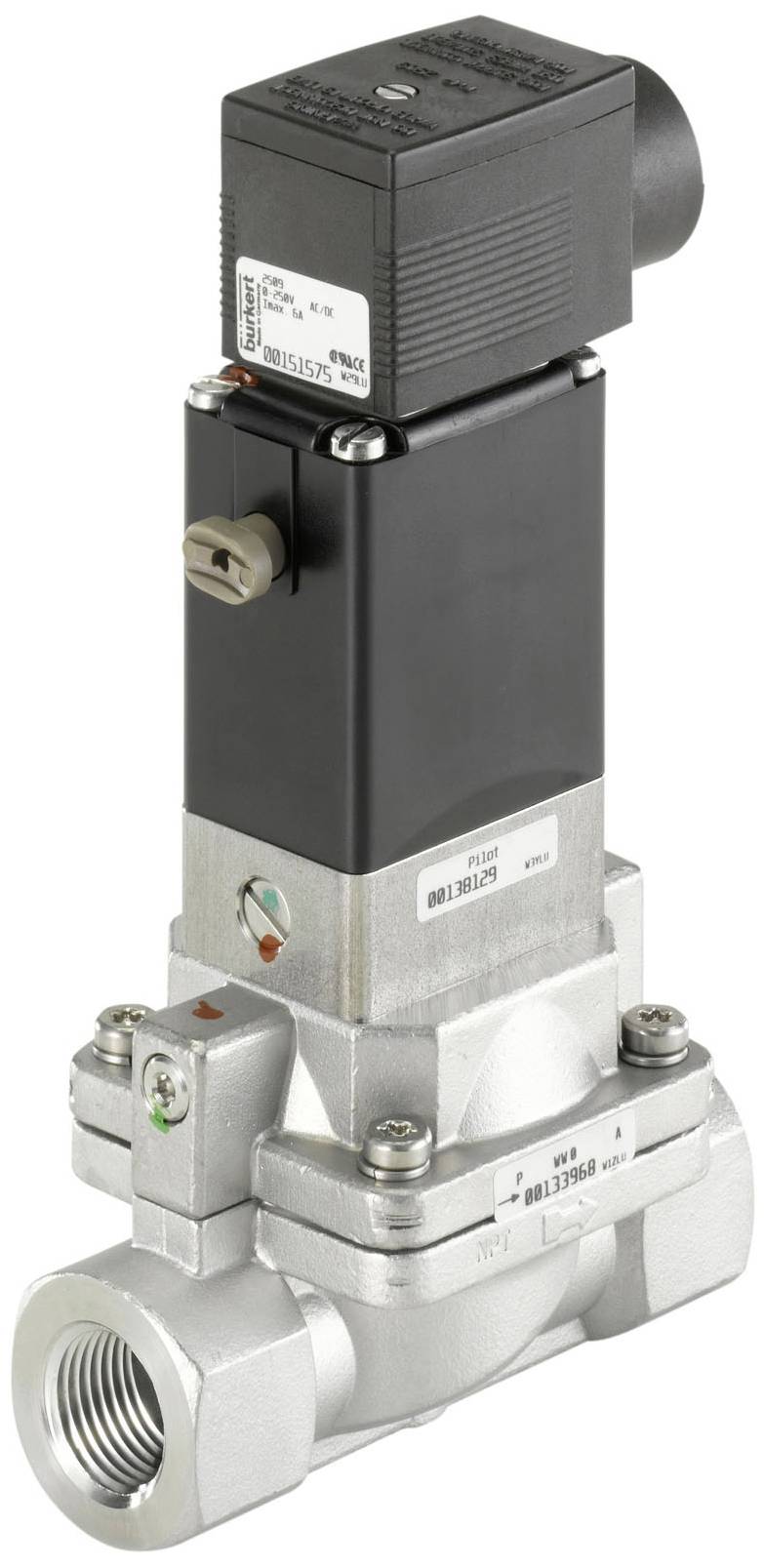

Una valvola elettromagnetica in metallo con involucro nero, utilizzata per il controllo del flusso di liquidi o gas in applicazioni industriali.

Immagine simile

Scheda tecnica (PDF)

Consegna entro Mar 27 Ott

1 Pezzo(i)

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (1241,80 € / Pezzo)

1241,80 €

IVA escl.

Spedizione gratuita

Solo 1 Pezzo(i) disponibili

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Elettrovalvola a 2/2 vie; servocomandata

Valvola a membrana servocomandata fino a un diametro nominale DN 65
Membrana di separazione per sostanze aggressive e sporche
Orari di chiusura e di apertura regolabili individualmente
Versioni a prova di esplosione (cat. 2)
Azionamento manuale a misura di utente

Dati tecnici

Materiale guarnizione - guarnizione pilota materiale: FKM (gomma fluorurata)
Materiale guarnizione - guarnizione sedile materiale categoria: Elastomeri
Materiale guarnizione - guarnizione sedile materiale: FKM (gomma fluorurata)
Materiale di tenuta - sigillatura all'esterno materiale: FKM (gomma fluorurata)
Pressione e temperatura - temperatura media min medium: 0 °C
Pressione e temperatura - temperatura medium max. 90 °C
Pressione e temperatura - temperatura ambiente max.: 55 °C
Pressione e temperatura - pressione nominale min.: 0,2 bar
Pressione e temperatura - modello a prova di contropressione: No
Pressione e temperatura - pressione nominale max (liquido): 10 bar
Collegamento elettrico - presa per apparecchi in dotazione: Inclusa
Collegamento elettrico - presa per apparecchi art. N. Tipo: 00314802 - 2518
Collegamento elettrico - collegamento elettrico tipo: Schema spina forma A in conformità con DIN EN 175301-803
Collegamento elettrico - collegamento elettrico posizione: Superiore
Collegamento elettrico - collegamento elettrico numero di contatti: 2 + conduttore di protezione
Collegamento elettrico - collegamento elettrico polarità: Irrilevante
Caratteristiche del dispositivo - lunghezza di montaggio: 126 mm
Caratteristiche dell'apparecchio - principio di funzionamento della valvola principale: Valvola a membrana
Caratteristiche dispositivo - tempo di commutazione apertura max.: 800 ms.
Caratteristiche dispositivo - tempo di commutazione di chiusura max.: 4.000 ms.
Caratteristiche dispositivo - modalità di funzionamento/durata di accensione nominale: 100%
Caratteristiche dell'apparecchio - costruzione di valvole: Valvola completa
Caratteristiche dispositivo - versione a vuoto: No
Caratteristiche dispositivo - tipo di ossigeno: No
Caratteristiche dispositivo - tipo di azionamento: Ancoraggio pieghevole
Caratteristiche del dispositivo - Operazione: Servocomandata
Caratteristiche del dispositivo - separazione dei supporti: Sì
Caratteristiche dispositivo - funzione di commutazione: On/off
Caratteristiche dispositivo - tempo di commutazione min. Apertura: 100 ms.
Caratteristiche dispositivo - tempo di commutazione min.: 1.000 ms.
Caratteristiche dispositivo - tipo di analisi: No
Caratteristiche dispositivo - impostazione valvola tempo di apertura: No
Caratteristiche dispositivo - tempo di chiusura impostazione valvola: No
Caratteristiche del dispositivo - valvola del bruciatore a olio: No
Caratteristiche dispositivo - versione vapore: No
Caratteristiche dispositivo - valvola principale con filtro integrato: No
Portata nominale (valore kV) - valore QNn (gas): 22.000 l/min
Diametro nominale (valore kV) - comando pilota diametro nominale (mm): 2 mm
Diametro nominale (valore kV) - valvola principale diametro nominale 1 (P) (mm): 32 mm
Portata nominale (valore kV) - valore kV (acqua): 20 m3/h
Diametro nominale (valore kV) - valvola principale diametro nominale 1 (pollici): 1 1/4 pollici
Collegamento di processo/cavo - collegamento conduttore 1 tipo: Filettatura interna
Collegamento di processo/linea - collegamento conduttore 1 filettatura: 1 1/4
Collegamento di processo/cavo - collegamento conduttore 1 tipo filettatura: G
Collegamento di processo / cavo - collegamento conduttore 2 tipo: Filettatura interna
Collegamento di processo/cavo - collegamento conduttore 2 tipo filettatura: G
Collegamento di processo/linea - collegamento di linea 2, filettatura: 1 1/4
Tipo di protezione - tipo di protezione IP (max. In caso di collegamento adatto): IP65
Tensione - Tensione della batteria: No
Tensione - tensione min / tensione nominale: 48 V.
Tensione - tensione max / tensione nominale: 48 V.
Tensione - tensione alternata: Sì
Tensione - tensione continua: No
Tensione - tolleranza di tensione positiva: 10%
Tensione - tolleranza di tensione negativa: 10 %
Bobina (nucleo) Kern - bobina di commutazione protezione da sovratensione: Senza
Bobina (nucleo) Kern - Bobina di collegamento raddrizzatore: No
Bobina (nucleo) Kern - bobina di commutazione diodo di rotazione libera: No
Bobina (nucleo) Kern versione a bassa rumorosità: No
Bobina (nucleo) Kern Art: A blocco
Bobina (nucleo) Kern - materiale bobina (rivestimento): EP (resina epossidica)
Bobina (nucleo) Kern - classe di isolamento termico dell'azionamento: H
Bobina (nucleo) Kern - potenza di accensione AC: 30 V.
A
Bobina (nucleo) Kern - potenza nominale AC: 15 V.
A
Materiali - valvola principale materiale a contatto con il materiale: Acciaio inox
Materiali - pilota materiale a contatto con il fluido: Acciaio inox
Modalità di funzionamento - collegamento di linea per fluidi numero: 2
Funzionamento - funzione valvola numero posizioni di commutazione: 2
Funzionamento - funzione valvola: A - chiuso in posizione di riposo - collegamento a pressione 1 (P/NC)A - chiuso in posizione di riposo - collegamento a pressione 1 (P/NC)
Funzionamento - azionamento manuale: Sì
Funzionamento - azionamento manuale tipo: Pulsante
Funzionamento - Arresto azionamento manuale: Sì
Approvazioni - potenza nominale: 8 W
Tensione frequenza: 50/60 Hz

Tipo prodotto: Valvola servo-assistita

Tensione di esercizio: 48 V

Pressione max: 0.2 bar

Intervallo temperatura media: 0 fino a 90 °C

Codice articolo produttore: 20008301

Max. Temperatura media: 90 °C

Min. Temperatura media: 0 °C

: IP65

Max. Temperatura ambiente: 55 °C

UKCA: Sì

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Tensione di esercizio

Collegamento

Materiale alloggiamento

Tipo prodotto

Bürkert Valvola a membrana 134432 5282 110 V G 1/2 Larghezza nom 13 mm Servo assistito 1 pz.

Articolo n°:2350846

Consegna entro Mar 27 Ott

1 Pezzo(i)Conrad Electronic

110 V

G 1/2

Ottone

Valvola a membrana

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

172,12 €^*

Bürkert Valvola a membrana 134436 5282 110 V G 3/4 Larghezza nom 20 mm Servo assistito 1 pz.

Articolo n°:2350847

Consegna entro Mar 27 Ott

1 Pezzo(i)Conrad Electronic

110 V

G 3/4

Ottone

Valvola a membrana

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

236,89 €^*

Bürkert Valvola a membrana 134440 5282 110 V G 1 Larghezza nom 25 mm Servo assistito 1 pz.

Articolo n°:2350848

Consegna entro Mar 27 Ott

1 Pezzo(i)Conrad Electronic

110 V

G 1

Ottone

Valvola a membrana

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

327,05 €^*

Bürkert Valvola a membrana 134444 5282 110 V G 1 1/4 Larghezza nom 32 mm Servo assistito 1 pz.

Articolo n°:2350764

Consegna entro Mar 27 Ott

1 Pezzo(i)Conrad Electronic

110 V

G 1 1/4

Ottone

Valvola a membrana

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

430,33 €^*

Bürkert Valvola a membrana 134448 5282 110 V G 1 1/2 Larghezza nom 40 mm Servo assistito 1 pz.

Articolo n°:2350849

Consegna entro Mar 27 Ott

1 Pezzo(i)Conrad Electronic

110 V

G 1 1/2

Ottone

Valvola a membrana

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

512,30 €^*

Bürkert Valvola a membrana 134452 5282 110 V G 2 Larghezza nom 50 mm Servo assistito 1 pz.

Articolo n°:2350850

Consegna entro Mar 27 Ott

1 Pezzo(i)Conrad Electronic

110 V

G 2

Ottone

Valvola a membrana

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

638,52 €^*

Bürkert Valvola a membrana 134456 5282 110 V G 2 1/2 (manicotto) Larghezza nom 65 mm Servo assistito 1 pz.

Articolo n°:2350895

Consegna entro Mar 27 Ott

1 Pezzo(i)Conrad Electronic

110 V

G 2 1/2 (manicotto)

Ottone

Valvola a membrana

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

815,57 €^*

Bürkert Valvola a membrana 134460 5282 110 V G 1/2 Larghezza nom 13 mm Servo assistito 1 pz.

Articolo n°:2350762

Consegna entro Mar 27 Ott

1 Pezzo(i)Conrad Electronic

110 V

G 1/2

Ottone

Valvola a membrana

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

233,61 €^*

Bürkert Valvola a membrana 134464 5282 110 V G 3/4 Larghezza nom 20 mm Servo assistito 1 pz.

Articolo n°:2350851

Consegna entro Mar 27 Ott

1 Pezzo(i)Conrad Electronic

110 V

G 3/4

Ottone

Valvola a membrana

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

302,46 €^*

Bürkert Valvola a membrana 134468 5282 110 V G 1 Larghezza nom 25 mm Servo assistito 1 pz.

Articolo n°:2350896

Consegna entro Mar 27 Ott

1 Pezzo(i)Conrad Electronic

110 V

G 1

Ottone

Valvola a membrana

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

392,62 €^*

Documenti & Download

Scheda tecnica

Scheda tecnica 3048022 Bürkert Valvola servo-assistita 20008301 5282 48 V 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3048022 Bürkert Valvola servo-assistita 20008301 5282 48 V 1 pz.

Descrizione

La valvola 5282 è una valvola a membrana servocomandata. Per il funzionamento della valvola è necessaria una pressione differenziale minima. A seconda delle applicazioni sono disponibili diversi materiali a membrana e modalità di azione. L'alloggiamento in ottone standard soddisfa tutti i requisiti europei per l'acqua potabile. L'offerta di alloggiamento viene completata con versioni in acciaio inox. Ruotando semplicemente la valvola pilota a 3/2 vie sul raccordo è possibile modificare il funzionamento da NC a NO. Le bobine magnetiche sono sollecitati da un epossidico chimicamente resistente. Per la messa in funzione e la verifica, il 5282 è dotato di un azionamento manuale. NEMA 4X è disponibile su richiesta.

Testo tradotto automaticamente

Note

Il valore KV indica il flusso di acqua in litri per minuto attraverso una valvola con una pressione di circa 1 bar e una temperatura dell'acqua in un intervallo di 5 - 30 °C. Il valore QNn è l'indicazione della misura del gas in litri al minuto.
