Name: Cavi CABLE-D-37SUB/F/OE/0,25/S/3,0M Phoenix Contact Contenuto: 1 pz.
Brand: Phoenix Contact
SKU: 3580309
Availability: SoldOut

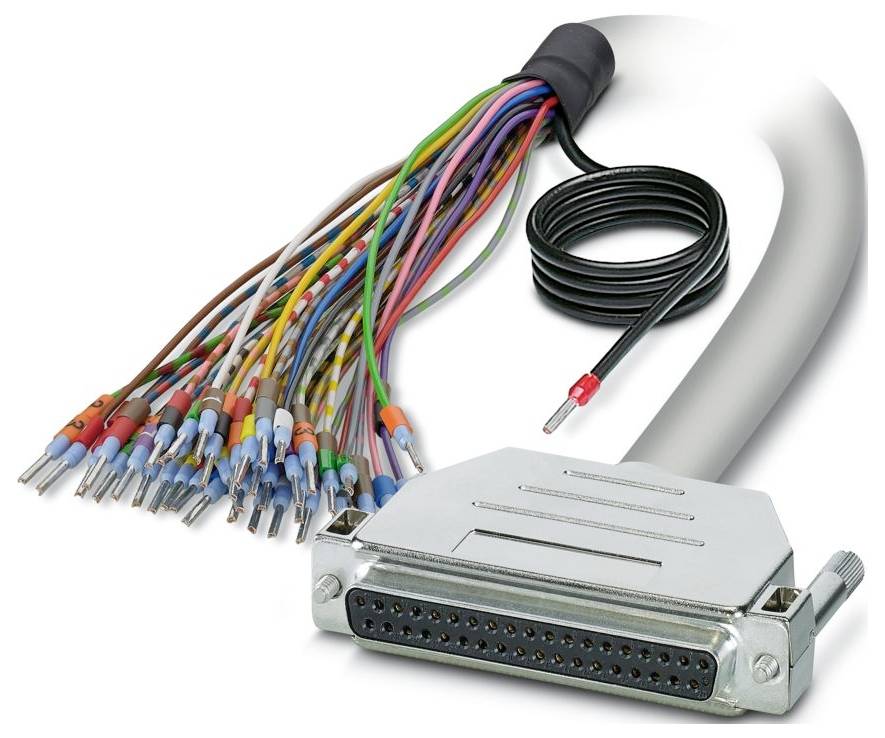

Un fascio multicolore di cavi collegati a un connettore metallico, probabilmente utilizzato per connessioni complesse di hardware elettronico o informatico.

Immagine simile

Tipo prodotto

Cavo di connessione

Lunghezza cavo

3 m

Collegamento

Connettore femmina SUB-D

Tot poli

Codice articolo produttore

2926263

Scheda tecnica (PDF)

Non disponibile

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Totale (131,14 € / Pezzo)

131,14 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Numero poli: 37
Tipo di collegamento: Connettore femmina SUB-d
Filettatura: UNC 4-40
Coppia di serraggio: 0,2 Nm
Condizioni ambientali: Condizioni ambientali
Tipo di protezione: IP20
Temperatura ambiente (stoccaggio/trasporto): -40 °C... 80 °C
Altitudine: ≤ 2000 m.
Nota: I fili sono etichettati e dotati di capicorda. La schermatura intrecciata è realizzata su un'estremità del cavo separata.
Nota per il funzionamento: Per l'uso previsto, rispettare le specifiche della direttiva di installazione (vedere download). Per le applicazioni o l'uso con prodotti estranei, devono essere rispettate anche le specifiche, le avvertenze e la sicurezza del rispettivo produttore esterno.
Diametro esterno del cavo: 10,80 mm ±0,5 mm
Passo: 2,77 mm
Collegamento secondo la norma IEC 60807-2;DIN 41652
Rivestimento esterno, materiale: PVC semi-rigido
Materiale conduttore: Cavetto in rame nudo
Lunghezza del cavo: 3 m
Sezione cavo: 37x 0,25 mm²
Resistenza del conduttore: ≤ 80 Ω/km (a 20 °C)
Rivestimento esterno, colore: Grigio
Resistenza di isolamento: ≥ 20 MΩ*km (a 20 °C)
Tipo di protezione (posizione di installazione): ≥ IP54 (posizione di installazione)
UL AWM Style: 2464/1061
Schermato: Sì
Tipo conduttore: 37X0,25 [PVC]
Struttura del conduttore: Conduttore di segnale 14x 0,15 mm
AWG linea di segnale: 24
Diametro cavo incluso isolamento: 1,2 mm ±0,05 mm
Raggio di curvatura minimo, posa fissa: 90 mm
Raggio di curvatura minimo, mobile: 170 mm
Carico dinamico (flessione): Cicli di piegatura max. 5000 (con raggio ≥ 15x diametro esterno)
Resistenza alla fiamma: IEC 60332-1-2 (linea grezza);VDE 0842, parte 332-1-2 (linea grezza);IEC 60332-3-22 (linea grezza);UL VW-1;CSA FT-1
Resistenza all'olio: Contro spruzzi occasionali (linea grezza)
Numero di collegamenti: 1
Tipo di funzionamento nominale 100 % ED
Cicli di accoppiamento: > 200
Collegamento 1: Collegamento 1
Collegamento 2: Collegamento 2
Senza alogeni: No
Temperatura ambiente (in funzione) (posa fissa): Da -40 °C a 70 °C (posa fissa)
Temperatura ambiente (in funzione) (posa mobile): Da -10 °C ... 70 °C (posa mobile)
Tipo di conduttore: Cavo rotondo schermato confezionato
TENSIONE D'ESERCIZIO (CA): ≤ 30 V CA
TENSIONE D'ESERCIZIO (DC): ≤ 60 V DC
Corrente (per percorso): ≤ 2 a (in stato di arresto, vedere Derating)
Codice colore: Cavo singolo: Codice colore: Cavo singolo
Bianco: D-SUB37 (1) = ()
marrone: D-SUB37 (2) = ()
Verde: D-SUB37 (3) = ()
Giallo: D-SUB37 (4) = ()
Grigio: D-SUB37 (5) = ()
rosa: D-SUB37 (6) = ()
blu: D-SUB37 (7) = ()
Rosso: D-SUB37 (8) = ()
Nero: D-SUB37 (9) = ()
Lunghezza di spellatura (rivestimento):  150 mm
Viola: D-SUB37 (10) = ()
Grigio-rosa: D-SUB37 (11) = ()
Rosso-blu: D-SUB37 (12) = ()
Bianco-verde: D-SUB37 (13) = ()
marrone-verde: D-SUB37 (14) = ()
Bianco-giallo: D-SUB37 (15) = ()
Giallo-marrone: D-SUB37 (16) = ()
Bianco-grigio: D-SUB37 (17) = ()
Grigio-marrone: D-SUB37 (18) = ()
Bianco-rosa: D-SUB37 (19) = ()
Marrone rossiccio: D-SUB37 (20) = ()
Bianco-blu: D-SUB37 (21) = ()
marrone-blu: D-SUB37 (22) = ()
Bianco-rosso: D-SUB37 (23) = ()
marrone-rosso: D-SUB37 (24) = ()
Bianco-nero: D-SUB37 (25) = ()
marrone-nero: D-SUB37 (26) = ()
Grigio-verde: D-SUB37 (27) = ()
Giallo-grigio: D-SUB37 (28) = ()
rosa-verde: D-SUB37 (29) = ()
Giallo-rosa: D-SUB37 (30) = ()
Verde-blu: D-SUB37 (31) = ()
Giallo-blu: D-SUB37 (32) = ()
Verde-rosso: D-SUB37 (33) = ()
Giallo-rosso: D-SUB37 (34) = ()
Verde-nero: D-SUB37 (35) = ()
Giallo-nero: D-SUB37 (36) = ()
Grigio-blu: D-SUB37 (37) = ()
37X0,25 [PVC]: 37X0,25 [PVC]

Tipo prodotto: Cavo di connessione

Lunghezza cavo: 3 m

Collegamento: Connettore femmina SUB-D

Tot poli: 37

Codice articolo produttore: 2926263

Contenuto: 1 pz.

Materiale: PVC

Numero Poli: 37

Tipo: CABLE-D-37SUB/F/OE/0,25/S/3,0M

Lunghezza: 3 m

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 3580309 Cavi CABLE-D-37SUB/F/OE/0,25/S/3,0M Phoenix Contact Contenuto: 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3580309 Cavi CABLE-D-37SUB/F/OE/0,25/S/3,0M Phoenix Contact Contenuto: 1 pz.

Descrizione

Cavo rotondo schermato confezionato; collegamento 1: Cavi singoli (37 poli) (i cavi sono etichettati e dotati di tubetti terminali. La schermatura intrecciata è realizzata su un'estremità del cavo separata.); collegamento 2: Connettore femmina d-SUB (1x a 37 poli); lunghezza del cavo: 3 m.
