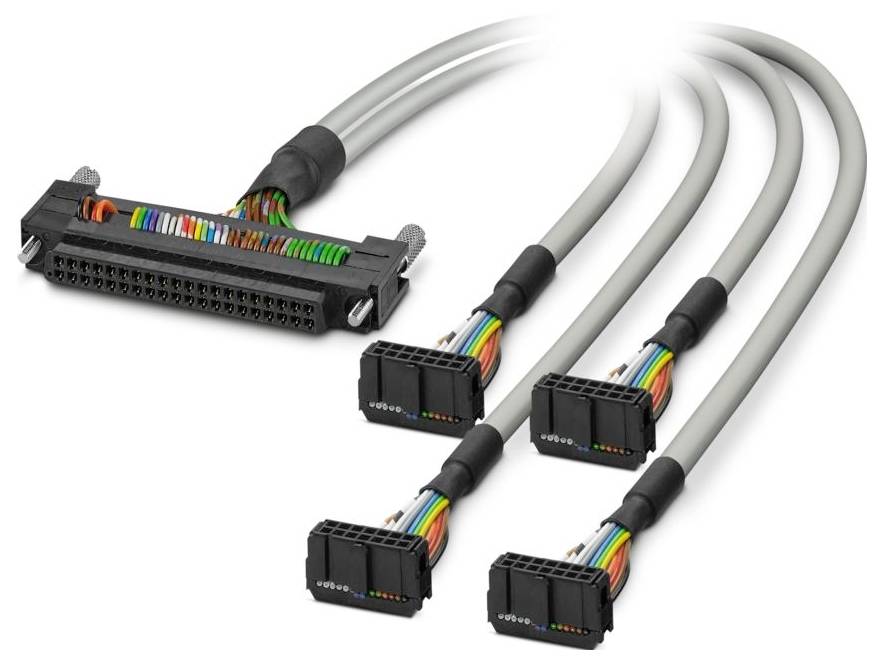

Immagine simile
Cavi CABLE-FCN40/4X14/ 2,0M/M340 Phoenix Contact Contenuto: 1 pz.
Tipo prodotto
Cavo di connessione
Lunghezza cavo
2 m
Collegamento
Connettore femmina IDC-FLK
Connettore
Tot poli
10
Codice articolo produttore
2321732
Scheda tecnica (PDF)
EAN:
Codice produttore
Articolo n°:
Numero
Totale (149,99 € / Pezzo)
164,99 €
-9 %
149,99 €
IVA incl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Dati tecnici
- Modello: FCN 367
- Numero poli: 14
- Tipo di collegamento: Connettore femmina IDC/FLK
- Condizioni ambientali: Condizioni ambientali
- Tipo di protezione: IP00
- Temperatura ambiente (stoccaggio/trasporto): -40 °C... 80 °C
- Altitudine: ≤ 2000 m.
- Nota per il funzionamento: Per l'uso previsto, rispettare le specifiche della direttiva di installazione (vedere download). Per le applicazioni o l'uso con prodotti estranei, devono essere rispettate anche le specifiche, le avvertenze e la sicurezza del rispettivo produttore esterno.
- Diametro esterno del cavo: 6,10 mm ±0,4 mm
- Passo: 2,54 mm
- Collegamento secondo la norma IEC 60603-13 (secondo la norma)
- Rivestimento esterno, materiale: PVC semi-rigido
- Materiale conduttore: Cavetto in rame stagnato
- Lunghezza del cavo: 2 m
- Sezione cavo: 10x 0,14 mm²
- Resistenza conduttore: ≤ 145 Ω/km (20 °C)
- Rivestimento esterno, colore: Grigio
- Resistenza di isolamento: ≥ 20 MΩ*km (20 °C)
- Tipo di protezione (posizione di installazione): ≥ IP54 (posizione di installazione)
- UL AWM Style: 2464/1061
- Schermato: No
- Tipo conduttore: 10X0,14 [PVC]
- Struttura del conduttore: Cavo di segnale 7x 0,16 mm
- AWG linea di segnale: 26
- Diametro cavo incluso isolamento: 1 mm ±0,03 mm
- Raggio di curvatura minimo, posa fissa: 52 mm
- Raggio di curvatura minimo, mobile: 98 mm
- Carico dinamico (piegatura): Massimo di cicli di piegatura: 5000
- Resistenza alla fiamma: IEC 60332-1-2 (linea grezza);VDE 0842, parte 332-1-2 (linea grezza);IEC 60332-3-22 (linea grezza);UL VW-1;CSA FT-1
- Resistenza all'olio: Contro spruzzi occasionali (linea grezza)
- Numero di collegamenti: 4
- Tipo di funzionamento nominale 100 % ED
- Cicli di accoppiamento: > 50
- Senza alogeni: No
- Temperatura ambiente (in funzione) (posa fissa): Da -40 °C a 70 °C (posa fissa)
- Temperatura ambiente (in funzione) (posa mobile): Da -10 °C ... 70 °C (posa mobile)
- Tipo di conduttore: Cavo rotondo confezionato
- SCHEDA I/O COMPATIBILE: BMX DDI 3202K;BMX DDI 6402K;BMX DDDD0 3202K;BMX DDDDD0 6402K;BMX DDM 3202K
- TENSIONE D'ESERCIZIO (CA): ≤ 30 V CA
- TENSIONE D'ESERCIZIO (DC): ≤ 60 V DC
- Codice colore: Cavo singolo: Codice colore: Cavo singolo
- BIANCO: X1 (A1) = X5 (10)
- MARRONE: X1 (A6) = X5 (2)
- VERDE: X1 (A4) = X5 (6)
- GIALLO: X1 (B4) = X5 (5)
- GRIGIO: X1 (B1) = X5 (9)
- BLU: X1 (B3) = X5 (7)
- ROSSO: X1 (B5) = X5 (3)
- NERO: X1 (B6) = X5 (1)
- VIOLA: X1 (A3) = X5 (8)
- ARANCIONE: X1 (A5) = X5 (4)
- Modello cavo: Cavo interdivisibile per quattro moduli
- Corrente (per percorso, 50 °C): ≤ 1 a (in stato di arresto, vedere Derating)
- Corrente (per percorso, 70 °C): ≤ 0,6 a (in stato di arresto, vedere Derating)
- Controllo supportato: Schneider Electric Modicon M340: Controllo supportato: Schneider Electric Modicon M340
- 10X0,14 [PVC]: 10X0,14 [PVC]
- X1
- X2 ... X5: X2 ... X5
- Tipo prodotto
Cavo di connessione
- Lunghezza cavo
2 m
- Collegamento
Connettore femmina IDC-FLK
Connettore
- Tot poli
10
- Codice articolo produttore
2321732
- Contenuto
1 pz.
- Materiale
PVC
- Numero Poli
10
- Tipo
CABLE-FCN40/4X14/ 2,0M/M340
- Lunghezza
2 m
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3579073 Cavi CABLE-FCN40/4X14/ 2,0M/M340 Phoenix Contact Contenuto: 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3579073 Cavi CABLE-FCN40/4X14/ 2,0M/M340 Phoenix Contact Contenuto: 1 pz.
Descrizione
CAVO ROTONDO CONFEZIONATO; CONTROLLO: MODICON® M340 (BMX DDI 3202K, BMX DDI 6402K, BMX DDDDD0 3202K, BMX DDDD0 6402K, BMX DDM 3202K); collegamento 1: connettore Fujitsu (1x 40 poli); collegamento 2: connettore femmina IDC/FLK (4x 14 poli); lunghezza cavo: 2 m.
