Name: Cavi CABLE-D 9SUB/B/B/300/KONFEK/S Phoenix Contact Contenuto: 1 pz.
Brand: Phoenix Contact
SKU: 3578971
Availability: SoldOut

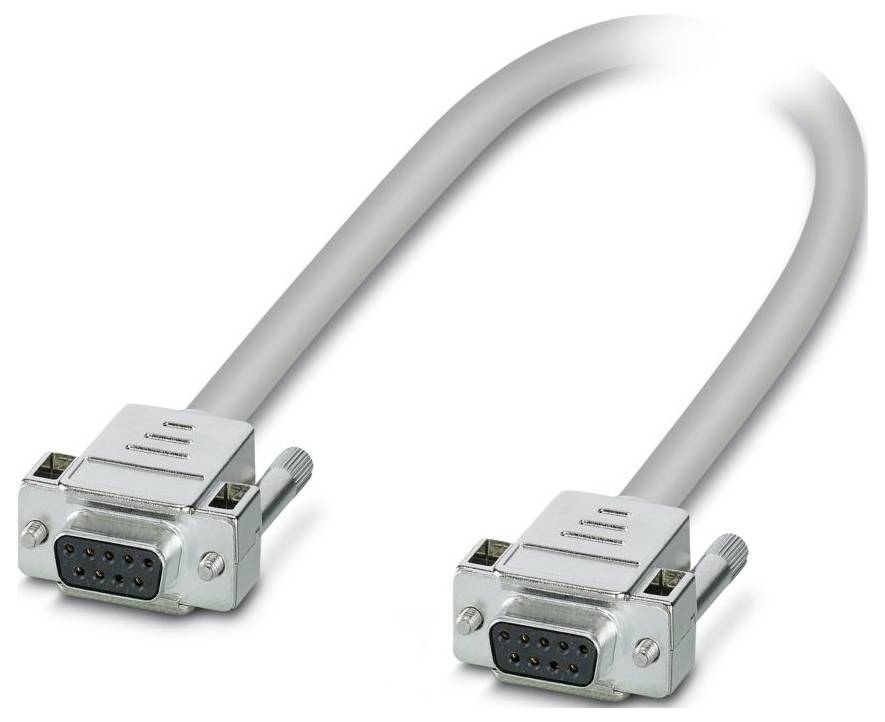

Un cavo seriale grigio con connettori metallici e porte femmina a nove pin su entrambe le estremità, tipicamente utilizzato per la comunicazione dati.

Immagine simile

Tipo prodotto

Cavo di connessione

Lunghezza cavo

3 m

Collegamento

Connettore femmina SUB-D

Tot poli

Codice articolo produttore

2305431

Scheda tecnica (PDF)

Non disponibile

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Totale (52,45 € / Pezzo)

52,45 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Numero poli: 9
Tipo di collegamento: Connettore femmina SUB-d
Filettatura: UNC 4-40
Coppia di serraggio: 0,2 Nm
Condizioni ambientali: Condizioni ambientali
Tipo di protezione: IP20
Temperatura ambiente (stoccaggio/trasporto): -40 °C... 80 °C
Altitudine: ≤ 2000 m.
Nota per il funzionamento: Per l'uso previsto, rispettare le specifiche della direttiva di installazione (vedere download). Per le applicazioni o l'uso con prodotti estranei, devono essere rispettate anche le specifiche, le avvertenze e la sicurezza del rispettivo produttore esterno.
Diametro esterno del cavo: 6,70 mm ±0,5 mm
Passo: 2,74 mm
Collegamento secondo la norma IEC 60807-2;DIN 41652
Rivestimento esterno, materiale: PVC semi-rigido
Materiale conduttore: Cavetto in rame nudo
Lunghezza del cavo: 3 m
Sezione cavo: 9x 0,25 mm²
Resistenza conduttore: ≤ 80 Ω/km (20 °C)
Rivestimento esterno, colore: Grigio
Resistenza di isolamento: ≥ 20 MΩ*km (20 °C)
Tipo di protezione (posizione di installazione): ≥ IP54 (posizione di installazione)
UL AWM Style: 2464/1061
Schermato: Sì
Tipo conduttore: 9X0,25 [PVC]
Struttura del conduttore: Conduttore di segnale 14x 0,15 mm
AWG linea di segnale: 24
Diametro cavo incluso isolamento: 1,2 mm ±0,05 mm
Tensione nominale del cavo: 300 V CA/CC
Raggio di curvatura minimo, posa fissa: 58 mm
Raggio di curvatura minimo, mobile: 108 mm
Carico dinamico (flessione): Cicli di piegatura max. 5000 (con raggio ≥ 15x diametro esterno)
Resistenza alla fiamma: IEC 60332-1-2 (linea grezza);VDE 0842, parte 332-1-2 (linea grezza);IEC 60332-3-22 (linea grezza);UL VW-1;CSA FT-1
Resistenza all'olio: Contro spruzzi occasionali (linea grezza)
Numero di collegamenti: 1
Tipo di funzionamento nominale 100 % ED
Cicli di accoppiamento: > 200
Collegamento 1: Collegamento 1
Collegamento 2: Collegamento 2
Senza alogeni: No
Temperatura ambiente (in funzione) (posa fissa): Da -40 °C a 70 °C (posa fissa)
Temperatura ambiente (in funzione) (posa mobile): Da -10 °C ... 70 °C (posa mobile)
Tipo di conduttore: Cavo rotondo schermato confezionato
TENSIONE D'ESERCIZIO (CA): ≤ 30 V CA
TENSIONE D'ESERCIZIO (DC): ≤ 60 V DC
Corrente (per percorso): ≤ 2 a (in stato di arresto, vedere Derating)
9X0,25 [PVC]: 9X0,25 [PVC]
Codice colore: Cavo singolo: Codice colore: Cavo singolo
BIANCO: D-SUB9 (1) = D-SUB9 (1)
MARRONE: D-SUB9 (2) = D-SUB9 (2)
VERDE: D-SUB9 (3) = D-SUB9 (3)
GIALLO: D-SUB9 (4) = D-SUB9 (4)
GRIGIO: D-SUB9 (5) = D-SUB9 (5)
ROSA: D-SUB9 (6) = D-SUB9 (6)
BLU: D-SUB9 (7) = D-SUB9 (7)
ROSSO: D-SUB9 (8) = D-SUB9 (8)
NERO: D-SUB9 (9) = D-SUB9 (9)

Tipo prodotto: Cavo di connessione

Lunghezza cavo: 3 m

Collegamento: Connettore femmina SUB-D

Tot poli: 9

Codice articolo produttore: 2305431

Contenuto: 1 pz.

Materiale: PVC

Numero Poli: 9

Tipo: CABLE-D 9SUB/B/B/300/KONFEK/S

Lunghezza: 3 m

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 3578971 Cavi CABLE-D 9SUB/B/B/300/KONFEK/S Phoenix Contact Contenuto: 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3578971 Cavi CABLE-D 9SUB/B/B/300/KONFEK/S Phoenix Contact Contenuto: 1 pz.

Descrizione

Cavo rotondo schermato confezionato; collegamento 1: Connettore femmina SUB-d (1x 9 poli); collegamento 2: Connettore femmina SUB-d (1x 9 poli); lunghezza cavo: 3 m.

Testo tradotto automaticamente

Descrizione

Cavo rotondo schermato confezionato; collegamento 1: Connettore femmina SUB-d (1x 9 poli); collegamento 2: Connettore femmina SUB-d (1x 9 poli); lunghezza cavo: 3 m.
