Name: Cavi CABLE-D37F/4XD15F/3,0M/ETHA Phoenix Contact Contenuto: 1 pz.
Brand: Phoenix Contact
SKU: 3564690
Availability: SoldOut

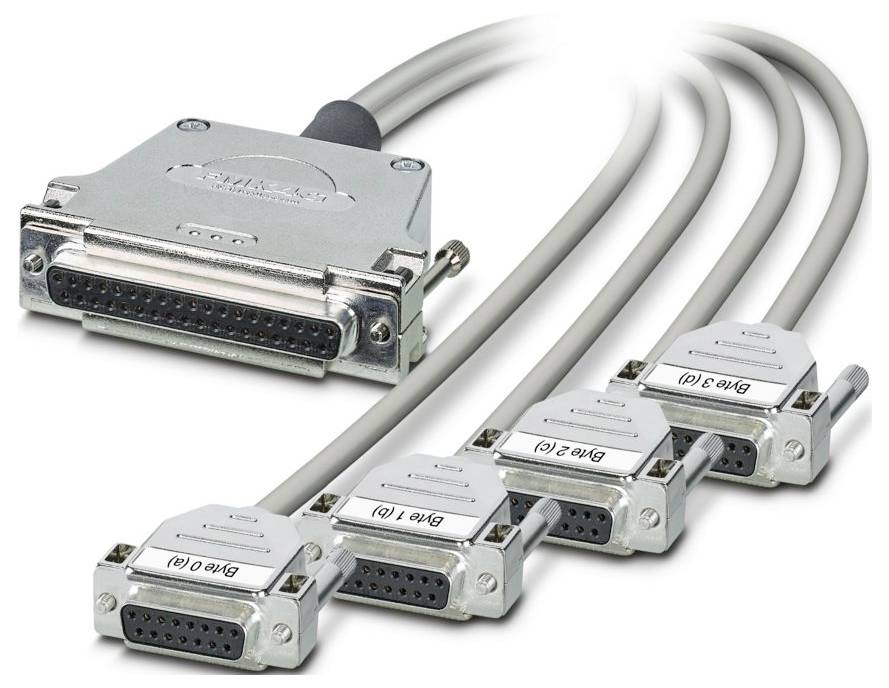

Cavi CABLE-D37F/4XD15F/3,0M/ETHA Phoenix Contact Contenuto: 1 pz.-0

Immagine simile

Tipo prodotto

Cavo di connessione

Lunghezza cavo

3 m

Collegamento

Connettore femmina SUB-D

Tot poli

Codice articolo produttore

1119201

Scheda tecnica (PDF)

Non disponibile

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Totale (172,12 € / Pezzo)

172,12 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Numero poli: 15
Tipo di collegamento: Connettore femmina SUB-d
Filettatura: UNC 4-40;M2,5
Coppia di serraggio: 0,2 Nm
Condizioni ambientali: Condizioni ambientali
Tipo di protezione: IP00
Temperatura ambiente (stoccaggio/trasporto): -40 °C... 80 °C
Altitudine: ≤ 2000 m.
Nota per il funzionamento: Per l'uso previsto, rispettare le specifiche della direttiva di installazione (vedere download). Per le applicazioni o l'uso con prodotti estranei, devono essere rispettate anche le specifiche, le avvertenze e la sicurezza del rispettivo produttore esterno.
Diametro esterno del cavo: 6,10 mm ±0,4 mm
Passo: 2,74 mm
Collegamento secondo la norma IEC 60807-2;DIN 41652
Rivestimento esterno, materiale: PVC semi-rigido
Materiale conduttore: Cavetto in rame stagnato
Lunghezza del cavo: 3 m
Sezione cavo: 10x 0,14 mm²
Resistenza conduttore: ≤ 145 Ω/km (20 °C)
Rivestimento esterno, colore: Grigio
Resistenza di isolamento: ≥ 20 MΩ*km (20 °C)
Tipo di protezione (posizione di installazione): ≥ IP54 (posizione di installazione)
UL AWM Style: 2464/1061
Schermato: No
Tipo conduttore: 10X0,14 [PVC]
Struttura del conduttore: Cavo di segnale 7x 0,16 mm
AWG linea di segnale: 26
Diametro cavo incluso isolamento: 1 mm ±0,03 mm
Raggio di curvatura minimo, posa fissa: 52 mm
Raggio di curvatura minimo, mobile: 98 mm
Carico dinamico (piegatura): Massimo di cicli di piegatura: 5000
Resistenza alla fiamma: IEC 60332-1-2 (linea grezza);VDE 0842, parte 332-1-2 (linea grezza);IEC 60332-3-22 (linea grezza);UL VW-1;CSA FT-1
Resistenza all'olio: Contro spruzzi occasionali (linea grezza)
Numero di collegamenti: 4
Tipo di funzionamento nominale 100 % ED
Cicli di accoppiamento: > 200
Collegamento 1: Collegamento 1
Collegamento 2: Collegamento 2
Senza alogeni: No
Temperatura ambiente (in funzione) (posa fissa): Da -40 °C a 70 °C (posa fissa)
Temperatura ambiente (in funzione) (posa mobile): Da -10 °C ... 70 °C (posa mobile)
Tipo di conduttore: Cavo rotondo confezionato
TENSIONE D'ESERCIZIO (CA): ≤ 30 V CA
TENSIONE D'ESERCIZIO (DC): ≤ 60 V DC
Modulo periferico compatibile: 6DL1131-6BL00-0PH1 (terminale Block H1/M1);6DL1132-6BL00-0PH1 (terminale Block H1/M1)
Controllo supportato: Siemens ET 200SP ha: Controllo supportato: Siemens ET 200SP ha
Codice colore: Cavo singolo: Codice colore: Cavo singolo
BIANCO: SUB-D 37 X1 (37) = D-SUB15 X5 (10)
MARRONE: SUB-D 37 X1 (29) = D-SUB15 X5 (2)
VERDE: SUB-D 37 X1 (33) = D-SUB15 X5 (6)
GIALLO: SUB-D 37 X1 (32) = D-SUB15 X5 (5)
GRIGIO: SUB-D 37 X1 (18) = D-SUB15 X5 (9)
BLU: SUB-D 37 X1 (34) = D-SUB15 X5 (7)
ROSSO: SUB-D 37 X1 (30) = D-SUB15 X5 (3)
NERO: SUB-D 37 X1 (28) = D-SUB15 X5 (1)
VIOLA: D-SUB 37 X1 (35) = D-SUB15 X5 (8)
ARANCIONE: SUB-D 37 X1 (31) = D-SUB15 X5 (4)
Modello cavo: Cavo interdivisibile per quattro moduli
Corrente (per percorso, 50 °C): ≤ 1 a (in stato di arresto, vedere Derating)
Corrente (per percorso, 70 °C): ≤ 0,6 a (in stato di arresto, vedere Derating)
10X0,14 [PVC]: 10X0,14 [PVC]
BLOCCO TERMINALE COMPATIBILE: 6DL1193-6TP00-0BH1;6DL1193-6TP00-0DH1;6DL1193-6TP00-0BM1;6DL1193-6TP00-0DM1

Tipo prodotto: Cavo di connessione

Lunghezza cavo: 3 m

Collegamento: Connettore femmina SUB-D

Tot poli: 10

Codice articolo produttore: 1119201

Contenuto: 1 pz.

Materiale: PVC

Numero Poli: 10

Tipo: CABLE-D37F/4XD15F/3,0M/ETHA

Lunghezza: 3 m

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 3564690 Cavi CABLE-D37F/4XD15F/3,0M/ETHA Phoenix Contact Contenuto: 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3564690 Cavi CABLE-D37F/4XD15F/3,0M/ETHA Phoenix Contact Contenuto: 1 pz.

Descrizione

Cavo rotondo confezionato; controllo: Siemens SIMATIC® ET 200SP ha; collegamento 1: Connettore femmina SUB-d (1x 37 poli); collegamento 2: Connettore femmina SUB-d (4x 15 poli); lunghezza cavo: 3 m.
