Name: Cavi CABLE-D37SUB/B/B/HF/S/ 3,0M Phoenix Contact Contenuto: 1 pz.
Brand: Phoenix Contact
SKU: 3580104
Availability: SoldOut

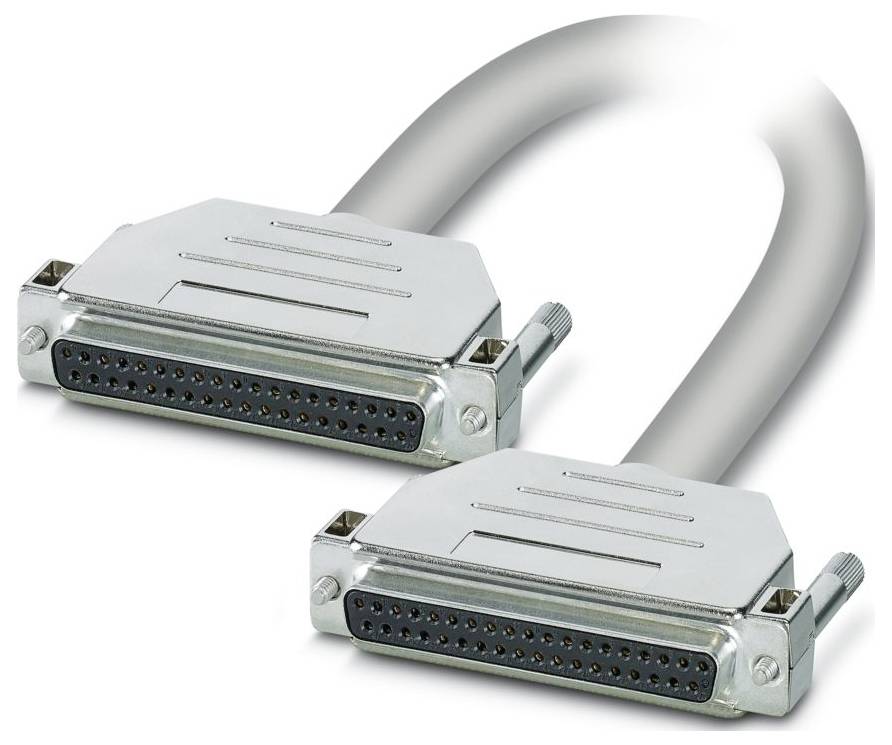

Un cavo D-sub argento multi-pin con due connettori identici a ciascuna estremità, utilizzato per collegare dispositivi elettronici.

Immagine simile

Tipo prodotto

Cavo di connessione

Lunghezza cavo

3 m

Collegamento

Connettore femmina SUB-D

Tot poli

Codice articolo produttore

2908518

Scheda tecnica (PDF)

Non disponibile

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Totale (151,63 € / Pezzo)

151,63 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Numero poli: 37
Tipo di collegamento: Connettore femmina SUB-d
Filettatura: UNC 4-40
Coppia di serraggio: 0,2 Nm
Condizioni ambientali: Condizioni ambientali
Tipo di protezione: IP20
Temperatura ambiente (stoccaggio/trasporto): -40 °C... 80 °C
Altitudine: ≤ 2000 m.
Nota per il funzionamento: Per l'uso previsto, rispettare le specifiche della direttiva di installazione (vedere download). Per le applicazioni o l'uso con prodotti estranei, devono essere rispettate anche le specifiche, le avvertenze e la sicurezza del rispettivo produttore esterno.
Diametro esterno del cavo: 10,80 mm ±0,5 mm
Passo: 2,77 mm
Collegamento secondo la norma IEC 60807-2;DIN 41652
Rivestimento esterno, materiale: Rivestimento privo di alogeni
Materiale conduttore: Cavetto in rame nudo
Lunghezza del cavo: 3 m
Sezione cavo: 37x 0,25 mm²
Resistenza del conduttore: ≤ 80 Ω/km (a 20 °C)
Rivestimento esterno, colore: Grigio
Resistenza di isolamento: ≥ 20 MΩ*km (a 20 °C)
Tipo di protezione (posizione di installazione): ≥ IP54 (posizione di installazione)
UL AWM Style: 21946
Schermato: Sì
Struttura del conduttore: Conduttore di segnale 14x 0,15 mm
AWG linea di segnale: 24
Diametro cavo incluso isolamento: 1,2 mm ±0,05 mm
Raggio di curvatura minimo, posa fissa: 90 mm
Raggio di curvatura minimo, mobile: 170 mm
Carico dinamico (flessione): Cicli di piegatura max. 5000 (con raggio ≥ 15x diametro esterno)
Resistenza alla fiamma: IEC 60332-1-2 (linea grezza);VDE 0842, parte 332-1-2 (linea grezza);IEC 60332-3-22 (linea grezza)
Resistenza all'olio: Contro spruzzi occasionali (linea grezza)
Numero di collegamenti: 1
Tipo di funzionamento nominale 100 % ED
Cicli di accoppiamento: > 200
Collegamento 1: Collegamento 1
Collegamento 2: Collegamento 2
Senza alogeni: Sì
Temperatura ambiente (in funzione) (posa fissa): Da -40 °C a 70 °C (posa fissa)
Temperatura ambiente (in funzione) (posa mobile): Da -10 °C ... 70 °C (posa mobile)
Tipo di conduttore: Cavo rotondo confezionato, schermato, privo di alogeni
TENSIONE D'ESERCIZIO (CA): ≤ 30 V CA
TENSIONE D'ESERCIZIO (DC): ≤ 60 V DC
Corrente (per percorso): ≤ 2 a (in stato di arresto, vedere Derating)
Codice colore: Cavo singolo: Codice colore: Cavo singolo
BIANCO: D-SUB37 (1) = D-SUB37 (1)
MARRONE: D-SUB37 (2) = D-SUB37 (2)
VERDE: D-SUB37 (3) = D-SUB37 (3)
GIALLO: D-SUB37 (4) = D-SUB37 (4)
GRIGIO: D-SUB37 (5) = D-SUB37 (5)
ROSA: D-SUB37 (6) = D-SUB37 (6)
BLU: D-SUB37 (7) = D-SUB37 (7)
ROSSO: D-SUB37 (8) = D-SUB37 (8)
NERO: D-SUB37 (9) = D-SUB37 (9)
VIOLA: D-SUB37 (10) = D-SUB37 (10)
Grigio-rosa: D-SUB37 (11) = d-SUB37 (11)
Rosso-blu: D-SUB37 (12) = d-SUB37 (12)
Bianco-verde: D-SUB37 (13) = d-SUB37 (13)
marrone-verde: D-SUB37 (14) = d-SUB37 (14)
Bianco-giallo: D-SUB37 (15) = d-SUB37 (15)
Giallo-marrone: D-SUB37 (16) = d-SUB37 (16)
Bianco-grigio: D-SUB37 (17) = d-SUB37 (17)
Marrone-grigio: D-SUB37 (18) = d-SUB37 (18)
Bianco-rosa: D-SUB37 (19) = d-SUB37 (19)
Marrone rossiccio: D-SUB37 (20) = d-SUB37 (20)
Bianco-blu: D-SUB37 (21) = d-SUB37 (21)
marrone-blu: D-SUB37 (22) = d-SUB37 (22)
Bianco-rosso: D-SUB37 (23) = d-SUB37 (23)
marrone-rosso: D-SUB37 (24) = d-SUB37 (24)
Bianco-nero: D-SUB37 (25) = d-SUB37 (25)
marrone-nero: D-SUB37 (26) = d-SUB37 (26)
Grigio-verde: D-SUB37 (27) = d-SUB37 (27)
Giallo-grigio: D-SUB37 (28) = d-SUB37 (28)
rosa-verde: D-SUB37 (29) = d-SUB37 (29)
Giallo-rosa: D-SUB37 (30) = d-SUB37 (30)
Verde-blu: D-SUB37 (31) = d-SUB37 (31)
Giallo-blu: D-SUB37 (32) = d-SUB37 (32)
Verde-rosso: D-SUB37 (33) = d-SUB37 (33)
Giallo-rosso: D-SUB37 (34) = d-SUB37 (34)
Verde-nero: D-SUB37 (35) = d-SUB37 (35)
Giallo-nero: D-SUB37 (36) = d-SUB37 (36)
Grigio-blu: D-SUB37 (37) = d-SUB37 (37)
Modello cavo: Cavo per un modulo

Tipo prodotto: Cavo di connessione

Lunghezza cavo: 3 m

Collegamento: Connettore femmina SUB-D

Tot poli: 37

Codice articolo produttore: 2908518

Contenuto: 1 pz.

Numero Poli: 37

Tipo: CABLE-D37SUB/B/B/HF/S/ 3,0M

Lunghezza: 3 m

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 3580104 Cavi CABLE-D37SUB/B/B/HF/S/ 3,0M Phoenix Contact Contenuto: 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3580104 Cavi CABLE-D37SUB/B/B/HF/S/ 3,0M Phoenix Contact Contenuto: 1 pz.

Descrizione

Cavo rotondo confezionato, schermato, privo di alogeni; collegamento 1: Connettore femmina SUB-d (1x 37 poli); collegamento 2: Connettore femmina SUB-d (1x 37 poli); lunghezza cavo: 3 m.
