Name: Cavi CABLE-FLK14/OE/0,14/ 50 Phoenix Contact Contenuto: 1 pz.
Brand: Phoenix Contact
SKU: 3578855
Availability: SoldOut

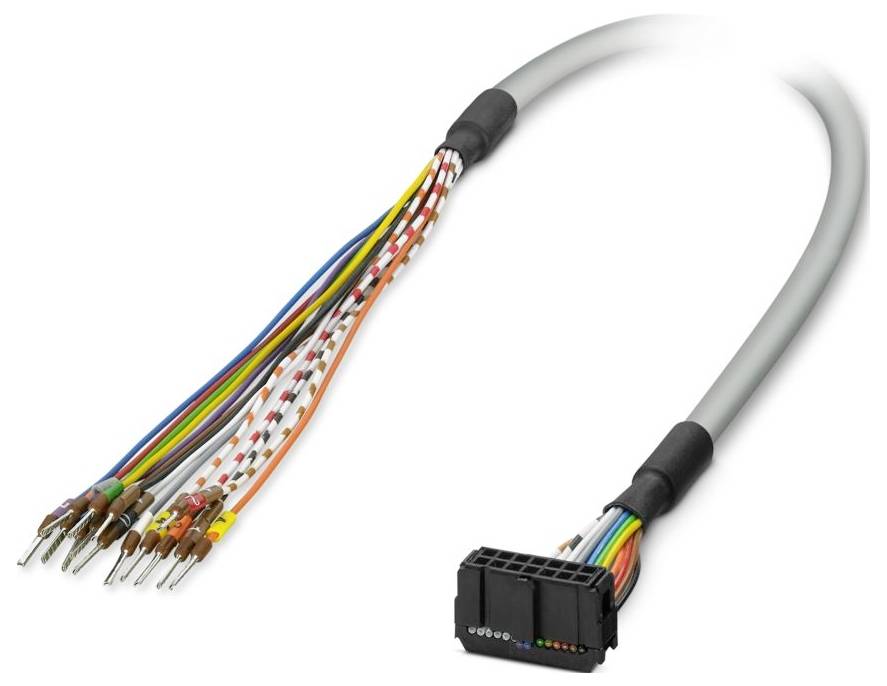

Un fascio di cavi multicolore con connettori a terminale su un'estremità e un blocco connettore in plastica nera sull'altra, utilizzato per l'elettronica.

Immagine simile

Tipo prodotto

Cavo di connessione

Lunghezza cavo

0.5 m

Collegamento

Connettore femmina IDC-FLK

Tot poli

Codice articolo produttore

2305761

Scheda tecnica (PDF)

Non disponibile

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Totale (29,50 € / Pezzo)

29,50 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Numero poli: 14
Tipo di collegamento: Connettore femmina IDC/FLK
Condizioni ambientali: Condizioni ambientali
Tipo di protezione: IP00
Temperatura ambiente (stoccaggio/trasporto): -40 °C... 80 °C
Altitudine: ≤ 2000 m.
Nota: I fili sono etichettati e dotati di capicorda
Nota per il funzionamento: Per l'uso previsto, rispettare le specifiche della direttiva di installazione (vedere download). Per le applicazioni o l'uso con prodotti estranei, devono essere rispettate anche le specifiche, le avvertenze e la sicurezza del rispettivo produttore esterno.
Diametro esterno del cavo: 6,40 mm ±0,4 mm
Passo: 2,54 mm
Collegamento secondo la norma IEC 60603-13 (secondo la norma)
Rivestimento esterno, materiale: PVC semi-rigido
Materiale conduttore: Cavetto in rame stagnato
Lunghezza del cavo: 0,5 m
Sezione cavo: 14x 0,14 mm²
Resistenza conduttore: ≤ 145 Ω/km (20 °C)
Rivestimento esterno, colore: Grigio
Resistenza di isolamento: ≥ 20 MΩ*km (20 °C)
Tipo di protezione (posizione di installazione): ≥ IP54 (posizione di installazione)
UL AWM Style: 2464/1061
Schermato: No
Tipo conduttore: 14X0,14 [PVC]
Struttura del conduttore: Cavo di segnale 7x 0,16 mm
AWG linea di segnale: 26
Diametro cavo incluso isolamento: 1 mm ±0,03 mm
Raggio di curvatura minimo, posa fissa: 55 mm
Raggio di curvatura minimo, mobile: 104 mm
Carico dinamico (flessione): Cicli di piegatura max. 5000 (con raggio ≥ 15x diametro esterno)
Resistenza alla fiamma: IEC 60332-1-2 (linea grezza);VDE 0842, parte 332-1-2 (linea grezza);IEC 60332-3-22 (linea grezza);UL VW-1;CSA FT-1
Resistenza all'olio: Contro spruzzi occasionali (linea grezza)
Numero di collegamenti: 1
Tipo di funzionamento nominale 100 % ED
Cicli di accoppiamento: > 50
Collegamento 1: Collegamento 1
Collegamento 2: Collegamento 2
Senza alogeni: No
Temperatura ambiente (in funzione) (posa fissa): Da -40 °C a 70 °C (posa fissa)
Temperatura ambiente (in funzione) (posa mobile): Da -10 °C ... 70 °C (posa mobile)
Tipo di conduttore: Cavo rotondo confezionato
TENSIONE D'ESERCIZIO (CA): ≤ 30 V CA
TENSIONE D'ESERCIZIO (DC): ≤ 60 V DC
Codice colore: Cavo singolo: Codice colore: Cavo singolo
Bianco: IDC/FLK14 (10) = ()
marrone: IDC/FLK14 (2) = ()
Verde: IDC/FLK14 (6) = ()
Giallo: IDC/FLK14 (5) = ()
Grigio: IDC/FLK14 (9) = ()
blu: IDC/FLK14 (7) = ()
Rosso: IDC/FLK14 (3) = ()
Nero: IDC/FLK14 (1) = ()
Lunghezza di spellatura (rivestimento):  150 mm
Viola: IDC/FLK14 (8) = ()
Bianco-rosso: IDC/FLK14 (13) = ()
Bianco-nero: IDC/FLK14 (11) = ()
Marrone-bianco: IDC/FLK14 (12) = ()
arancione: IDC/FLK14 (4) = ()
Modello cavo: Cavo per un modulo
Corrente (per percorso, 50 °C): ≤ 1 a (in stato di arresto, vedere Derating)
Corrente (per percorso, 70 °C): ≤ 0,6 a (in stato di arresto, vedere Derating)
Bianco-arancione: IDC/FLK14 (14) = ()
14X0,14 [PVC]: 14X0,14 [PVC]

Tipo prodotto: Cavo di connessione

Lunghezza cavo: 0.5 m

Collegamento: Connettore femmina IDC-FLK

Tot poli: 14

Codice articolo produttore: 2305761

Contenuto: 1 pz.

Materiale: PVC

Numero Poli: 14

Tipo: CABLE-FLK14/OE/0,14/ 50

Lunghezza: 0.5 m

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 3578855 Cavi CABLE-FLK14/OE/0,14/ 50 Phoenix Contact Contenuto: 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3578855 Cavi CABLE-FLK14/OE/0,14/ 50 Phoenix Contact Contenuto: 1 pz.

Descrizione

Cavo rotondo confezionato; collegamento 1: Cavi singoli (14 poli) (i fili sono etichettati e dotati di capicorda); collegamento 2: Connettore femmina IDC/FLK (1 a 14 poli); lunghezza cavo: 0,5 m.

Testo tradotto automaticamente
