Name: Cavi FLK 20/2FLK14/EZ-DR/400/KONFEK Phoenix Contact Contenuto: 1 pz.
Brand: Phoenix Contact
SKU: 3578904
Availability: SoldOut

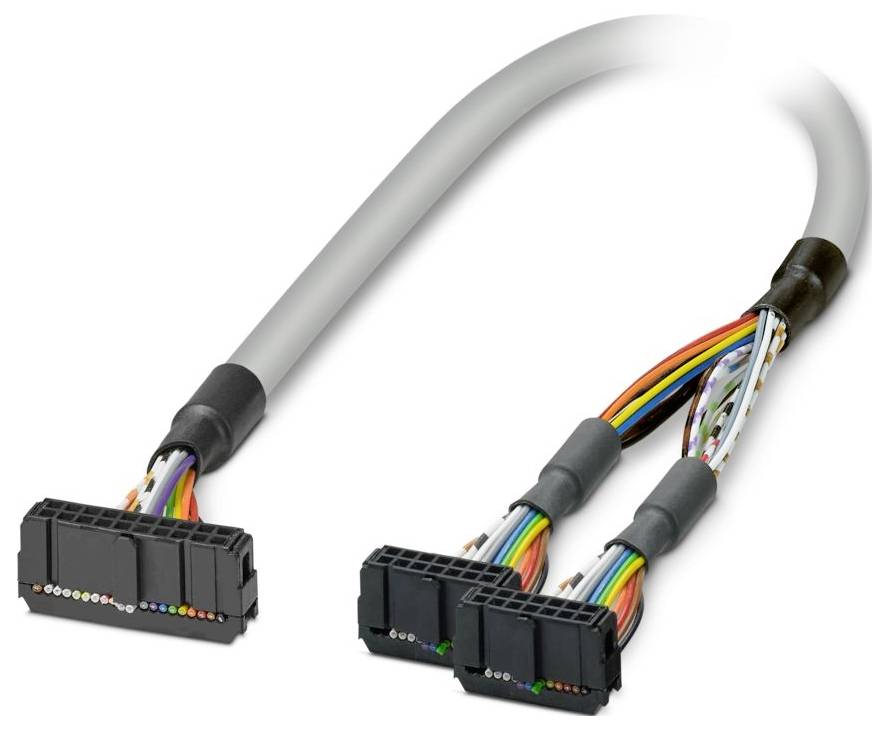

Un cavo grigio si divide in due connettori con fili di molteplici colori, indicando una funzione di splitter a Y per connessioni dati o di alimentazione.

Immagine simile

Tipo prodotto

Cavo di connessione

Lunghezza cavo

4 m

Collegamento

Connettore femmina IDC-FLK

Tot poli

Codice articolo produttore

2305237

Scheda tecnica (PDF)

Non disponibile

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Totale (90,16 € / Pezzo)

90,16 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Numero poli: 14
Tipo di collegamento: Connettore femmina IDC/FLK
Condizioni ambientali: Condizioni ambientali
Tipo di protezione: IP00
Temperatura ambiente (stoccaggio/trasporto): -40 °C... 80 °C
Altitudine: ≤ 2000 m.
Nota per il funzionamento: Per l'uso previsto, rispettare le specifiche della direttiva di installazione (vedere download). Per le applicazioni o l'uso con prodotti estranei, devono essere rispettate anche le specifiche, le avvertenze e la sicurezza del rispettivo produttore esterno.
Diametro esterno del cavo: 7,60 mm ±0,4 mm
Passo: 2,54 mm
Collegamento secondo la norma IEC 60603-13 (secondo la norma)
Rivestimento esterno, materiale: PVC semi-rigido
Materiale conduttore: Cavetto in rame stagnato
Lunghezza del cavo: 4 m
Sezione cavo: 20x 0,14 mm²
Resistenza conduttore: ≤ 145 Ω/km (20 °C)
Rivestimento esterno, colore: Grigio
Resistenza di isolamento: ≥ 20 MΩ*km (20 °C)
Tipo di protezione (posizione di installazione): ≥ IP54 (posizione di installazione)
UL AWM Style: 2464/1061
Schermato: No
Tipo conduttore: 20X0,14 [PVC]
Struttura del conduttore: Cavo di segnale 7x 0,16 mm
AWG linea di segnale: 26
Diametro cavo incluso isolamento: 1 mm ±0,03 mm
Raggio di curvatura minimo, posa fissa: 64 mm
Raggio di curvatura minimo, mobile: 120 mm
Carico dinamico (flessione): Cicli di piegatura max. 5000 (con raggio ≥ 15x diametro esterno)
Resistenza alla fiamma: IEC 60332-1-2 (linea grezza);VDE 0842, parte 332-1-2 (linea grezza);IEC 60332-3-22 (linea grezza);UL VW-1;CSA FT-1
Resistenza all'olio: Contro spruzzi occasionali (linea grezza)
Numero di collegamenti: 2
Tipo di funzionamento nominale 100 % ED
Cicli di accoppiamento: > 50
Collegamento 1: Collegamento 1
Collegamento 2: Collegamento 2
Senza alogeni: No
Temperatura ambiente (in funzione) (posa fissa): Da -40 °C a 70 °C (posa fissa)
Temperatura ambiente (in funzione) (posa mobile): Da -10 °C ... 70 °C (posa mobile)
Tipo di conduttore: Cavo rotondo confezionato
Controllo supportato: EMERSON DeltaV: Controllo supportato: EMERSON DeltaV
Scheda i/o compatibile: VE4001S2T2B5;VE4002S1T2B6
TENSIONE D'ESERCIZIO (CA): ≤ 30 V CA
TENSIONE D'ESERCIZIO (DC): ≤ 60 V DC
Controllo supportato: Siemens ET 200SP: Controllo supportato: Siemens ET 200SP
Modulo periferico adatto: 6ES7131-6BH01-0BA0 (unità base A0/A1);6ES7131-6BH01-2BA0 (unità base A0/A1);6ES7132-6BH01-0BA0 (unità base A0/A1);6ES7132-6BH01-6B01-2A0 base/A1 (unità base)
Codice colore: Cavo singolo: Codice colore: Cavo singolo
BIANCO: IDC/FLK20 (10) = IDC/FLK14-2 (2)
MARRONE: IDC/FLK20 (2) = IDC/FLK14-1 (2)
VERDE: IDC/FLK20 (6) = IDC/FLK14-1 (6)
GIALLO: IDC/FLK20 (5) = IDC/FLK14-1 (5)
GRIGIO: IDC/FLK20 (9) = IDC/FLK14-2 (1)
BLU: IDC/FLK20 (7) = IDC/FLK14-1 (7)
ROSSO: IDC/FLK20 (3) = IDC/FLK14-1 (3)
NERO: IDC/FLK20 (1) = IDC/FLK14-1 (1)
VIOLA: IDC/FLK20 (8) = IDC/FLK14-1 (8)
Bianco-verde: IDC/FLK20 (16) = IDC/FLK14-2 (8)
Bianco-giallo: IDC/FLK20 (15) = IDC/FLK14-2 (7)
Bianco-grigio: IDC/FLK20 (19) = IDC/FLK14-1 (9)
Bianco-blu: IDC/FLK20 (17) = IDC/FLK14-2 (9)
Bianco-rosso: IDC/FLK20 (13) = IDC/FLK14-2 (5)
Bianco-nero: IDC/FLK20 (11) = IDC/FLK14-2 (3)
marrone-nero: IDC/FLK20 (20) = IDC/FLK14-1 (10)
Marrone-bianco: IDC/FLK20 (12) = IDC/FLK14-2 (4)
ARANCIONE: IDC/FLK20 (4) = IDC/FLK14-1 (4)
Modello cavo: Cavo diviso per due moduli
Corrente (per percorso, 50 °C): ≤ 1 a (in stato di arresto, vedere Derating)
Corrente (per percorso, 70 °C): ≤ 0,6 a (in stato di arresto, vedere Derating)
Bianco-arancione: IDC/FLK20 (14) = IDC/FLK14-2 (6)
Bianco-viola: IDC/FLK20 (18) = IDC/FLK14-2 (10)
UNITÀ BASE COMPATIBILE: 6ES7193-6BP00-0BA0;6ES7193-6BP00-2BA0;6ES7193-6BP00-0BA1;6ES7193-6BP00-0DA0;6ES7193-6BP00-2DA0;6ES7193-6BP00-0DA0
20X0,14 [PVC]: 20X0,14 [PVC]

Tipo prodotto: Cavo di connessione

Lunghezza cavo: 4 m

Collegamento: Connettore femmina IDC-FLK

Tot poli: 20

Codice articolo produttore: 2305237

Contenuto: 1 pz.

Materiale: PVC

Numero Poli: 20

Tipo: FLK 20/2FLK14/EZ-DR/400/KONFEK

Lunghezza: 4 m

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 3578904 Cavi FLK 20/2FLK14/EZ-DR/400/KONFEK Phoenix Contact Contenuto: 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3578904 Cavi FLK 20/2FLK14/EZ-DR/400/KONFEK Phoenix Contact Contenuto: 1 pz.

Descrizione

Cavo rotondo confezionato; collegamento 1: Connettore femmina IDC/FLK (1 a 20 poli); collegamento 2: Connettore femmina IDC/FLK (2 a 14 poli); lunghezza cavo: 4 m.

Testo tradotto automaticamente

Descrizione

Cavo rotondo confezionato; collegamento 1: Connettore femmina IDC/FLK (1 a 20 poli); collegamento 2: Connettore femmina IDC/FLK (2 a 14 poli); lunghezza cavo: 4 m.
