Name: Cavi FLK 40/EZ-DR/ 600/KONFEK Phoenix Contact Contenuto: 1 pz.
Brand: Phoenix Contact
SKU: 3578972
Availability: SoldOut

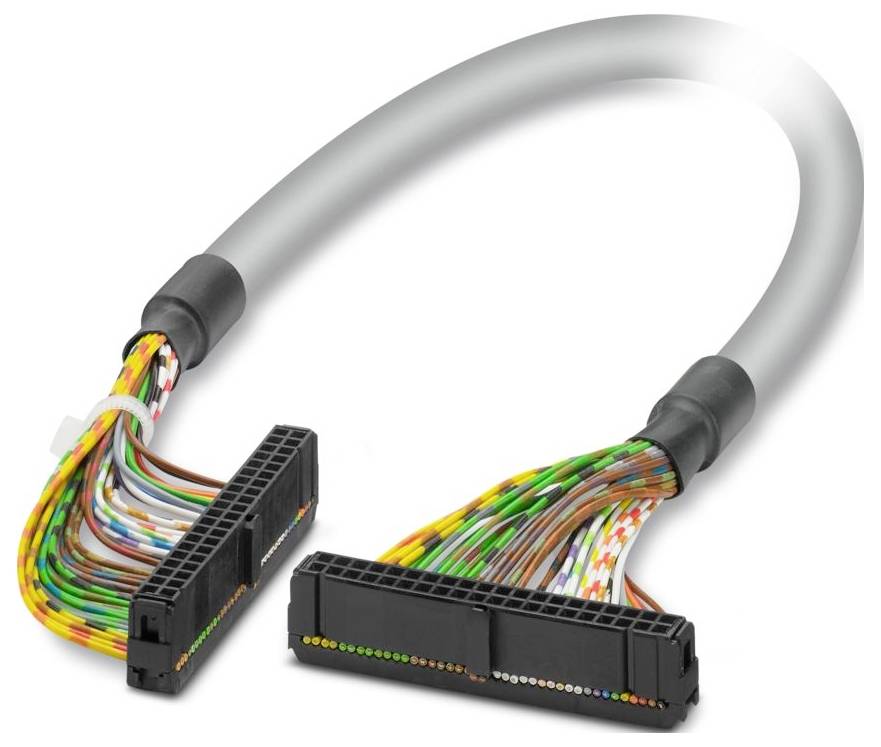

Un cavo a nastro con fili multicolori e due connettori neri alle estremità, utilizzato per connessioni elettroniche o informatiche.

Immagine simile

Tipo prodotto

Cavo di connessione

Lunghezza cavo

6 m

Collegamento

Connettore femmina IDC-FLK

Tot poli

Codice articolo produttore

2299589

Scheda tecnica (PDF)

Non disponibile

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Totale (90,16 € / Pezzo)

90,16 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Numero di poli: 40
Tipo di collegamento: Connettore femmina IDC/FLK
Condizioni ambientali: Condizioni ambientali
Tipo di protezione: IP00
Temperatura ambiente (stoccaggio/trasporto): -40 °C... 80 °C
Altitudine: ≤ 2000 m.
Nota per il funzionamento: Per l'uso previsto, rispettare le specifiche della direttiva di installazione (vedere download). Per le applicazioni o l'uso con prodotti estranei, devono essere rispettate anche le specifiche, le avvertenze e la sicurezza del rispettivo produttore esterno.
Diametro esterno del cavo: 9,90 mm ±0,4 mm
Passo: 2,54 mm
Collegamento secondo la norma IEC 60603-13 (secondo la norma)
Rivestimento esterno, materiale: PVC semi-rigido
Materiale conduttore: Cavetto in rame stagnato
Lunghezza del cavo: 6 m
Sezione cavo: 40x 0,14 mm²
Resistenza conduttore: ≤ 145 Ω/km (20 °C)
Rivestimento esterno, colore: Grigio
Resistenza di isolamento: ≥ 20 MΩ*km (20 °C)
Tipo di protezione (posizione di installazione): ≥ IP54 (posizione di installazione)
UL AWM Style: 2464/1061
Schermato: No
Tipo conduttore: 40x0,14 [PVC]
Struttura del conduttore: Cavo di segnale 7x 0,16 mm
AWG linea di segnale: 26
Diametro cavo incluso isolamento: 1 mm ±0,03 mm
Raggio di curvatura minimo, posa fissa: 82 mm
Raggio di curvatura minimo, mobile: 155 mm
Carico dinamico (flessione): Cicli di piegatura max. 5000 (con raggio ≥ 15x diametro esterno)
Resistenza alla fiamma: IEC 60332-1-2 (linea grezza);VDE 0842, parte 332-1-2 (linea grezza);IEC 60332-3-22 (linea grezza);UL VW-1;CSA FT-1
Resistenza all'olio: Contro spruzzi occasionali (linea grezza)
Numero di collegamenti: 1
Tipo di funzionamento nominale 100 % ED
Cicli di accoppiamento: > 50
Collegamento 1: Collegamento 1
Collegamento 2: Collegamento 2
Senza alogeni: No
Temperatura ambiente (in funzione) (posa fissa): Da -40 °C a 70 °C (posa fissa)
Temperatura ambiente (in funzione) (posa mobile): Da -10 °C ... 70 °C (posa mobile)
Tipo di conduttore: Cavo rotondo confezionato
TENSIONE D'ESERCIZIO (CA): ≤ 30 V CA
TENSIONE D'ESERCIZIO (DC): ≤ 60 V DC
Codice colore: Cavo singolo: Codice colore: Cavo singolo
BIANCO: IDC/FLK40 (10) = IDC/FLK40 (10)
MARRONE: IDC/FLK40 (2) = IDC/FLK40 (2)
VERDE: IDC/FLK40 (6) = IDC/FLK40 (6)
GIALLO: IDC/FLK40 (5) = IDC/FLK40 (5)
GRIGIO: IDC/FLK40 (9) = IDC/FLK40 (9)
BLU: IDC/FLK40 (7) = IDC/FLK40 (7)
ROSSO: IDC/FLK40 (3) = IDC/FLK40 (3)
NERO: IDC/FLK40 (1) = IDC/FLK40 (1)
VIOLA: IDC/FLK40 (8) = IDC/FLK40 (8)
Bianco-verde: IDC/FLK40 (16) = IDC/FLK40 (16)
marrone-verde: IDC/FLK40 (24) = IDC/FLK40 (24)
Bianco-giallo: IDC/FLK40 (15) = IDC/FLK40 (15)
Giallo-marrone: IDC/FLK40 (38) = IDC/FLK40 (38)
Bianco-grigio: IDC/FLK40 (19) = IDC/FLK40 (19)
Bianco-blu: IDC/FLK40 (17) = IDC/FLK40 (17)
marrone-blu: IDC/FLK40 (25) = IDC/FLK40 (25)
Bianco-rosso: IDC/FLK40 (13) = IDC/FLK40 (13)
marrone-rosso: IDC/FLK40 (21) = IDC/FLK40 (21)
Bianco-nero: IDC/FLK40 (11) = IDC/FLK40 (11)
marrone-nero: IDC/FLK40 (20) = IDC/FLK40 (20)
Verde-blu: IDC/FLK40 (33) = IDC/FLK40 (33)
Verde-rosso: IDC/FLK40 (31) = IDC/FLK40 (31)
Giallo-rosso: IDC/FLK40 (39) = IDC/FLK40 (39)
Verde-nero: IDC/FLK40 (29) = IDC/FLK40 (29)
Giallo-nero: IDC/FLK40 (37) = IDC/FLK40 (37)
Marrone-bianco: IDC/FLK40 (12) = IDC/FLK40 (12)
Verde-marrone: IDC/FLK40 (30) = IDC/FLK40 (30)
ARANCIONE: IDC/FLK40 (4) = IDC/FLK40 (4)
Verde-bianco: IDC/FLK40 (36) = IDC/FLK40 (36)
Verde-arancione: IDC/FLK40 (32) = IDC/FLK40 (32)
Modello cavo: Cavo per un modulo
Corrente (per percorso, 50 °C): ≤ 1 a (in stato di arresto, vedere Derating)
Corrente (per percorso, 70 °C): ≤ 0,6 a (in stato di arresto, vedere Derating)
40X0,14 [PVC]: 40X0,14 [PVC]
Bianco-arancione: IDC/FLK40 (14) = IDC/FLK40 (14)
Bianco-viola: IDC/FLK40 (18) = IDC/FLK40 (18)
marrone-arancio: IDC/FLK40 (22) = IDC/FLK40 (22)
marrone-giallo: IDC/FLK40 (23) = IDC/FLK40 (23)
marrone-viola: IDC/FLK40 (26) = IDC/FLK40 (26)
Grigio marrone: IDC/FLK40 (27) = IDC/FLK40 (27)
Bianco marrone: IDC/FLK40 (28) = IDC/FLK40 (28)
Verde-viola: IDC/FLK40 (34) = IDC/FLK40 (34)
Verde-grigio: IDC/FLK40 (35) = IDC/FLK40 (35)
Giallo-arancione: IDC/FLK40 (40) = IDC/FLK40 (40)

Tipo prodotto: Cavo di connessione

Lunghezza cavo: 6 m

Collegamento: Connettore femmina IDC-FLK

Tot poli: 40

Codice articolo produttore: 2299589

Contenuto: 1 pz.

Materiale: PVC

Numero Poli: 40

Tipo: FLK 40/EZ-DR/ 600/KONFEK

Lunghezza: 6 m

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 3578972 Cavi FLK 40/EZ-DR/ 600/KONFEK Phoenix Contact Contenuto: 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3578972 Cavi FLK 40/EZ-DR/ 600/KONFEK Phoenix Contact Contenuto: 1 pz.

Descrizione

Cavo rotondo confezionato; collegamento 1: Connettore femmina IDC/FLK (1 a 40 poli); collegamento 2: Connettore femmina IDC/FLK (1 a 40 poli); lunghezza cavo: 6 m.

Testo tradotto automaticamente

Descrizione

Cavo rotondo confezionato; collegamento 1: Connettore femmina IDC/FLK (1 a 40 poli); collegamento 2: Connettore femmina IDC/FLK (1 a 40 poli); lunghezza cavo: 6 m.
