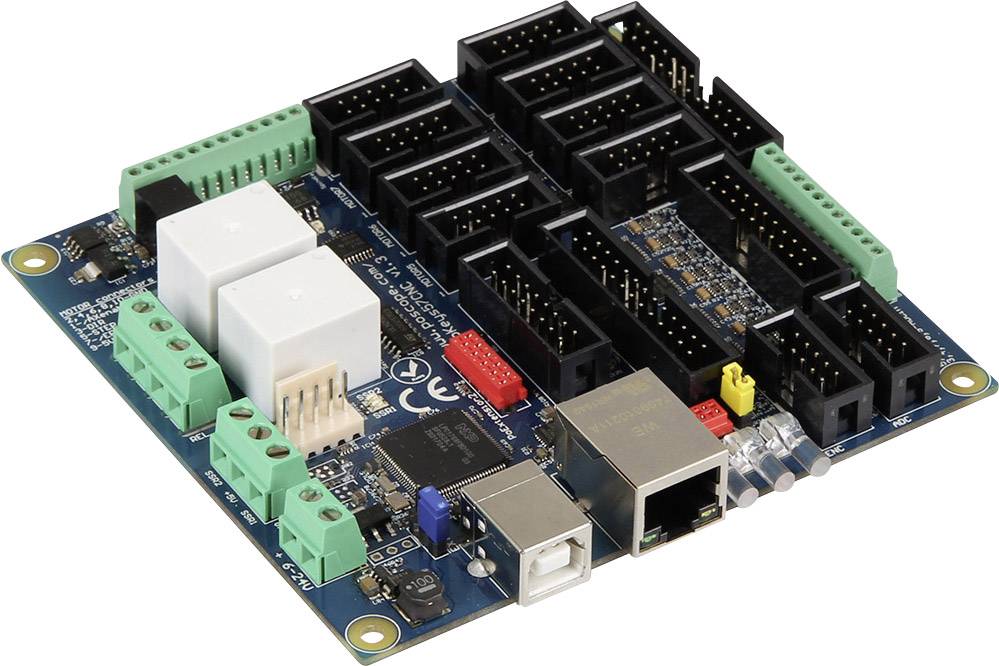

Controllo assi PoKeys 57 CNC

PoKeys57è un mix tra dispositivi universali Pokeys e il controllo motore. Il dispositivo è disponibile principalmente per il controllo di fino a 8 motori azionati da un segnale STEP/DIR (motori passo-passo, servomotori, ecc) in diverse applicazioni con l'aggiunta di potenti funzioni del dispositivo Pokeys. Il dispositivo comprende porte speciali per collegamenti con azionamenti a motore (compatibili HD44780), modulo LCD, ecc. Inoltre, sono disponibili 5 ingressi analogici con una risoluzione di 12 bit. Il dispositivo dispone anche di quattro uscite a collettore aperto isolate galvanicamente e un'uscita analogica isolata da 0 a 10 V.

Il dispositivo è fornito con il nucleo Poil ed è pienamente compatibile con il software di programmazione grafica PoBlocks. Con controller logici programmabili sulla scheda di controllo motore. PoBlocks può essere utilizzato per automatizzare facilmente varie periferiche e per scambiare dati con altre applicazioni software che sono impostati con il PoKeys57CNC.

I prodotti USB Pokeys includono il supporto della tastiera USB virtuale e joystick USB, per emulare una tastiera USB standard e un joystick. I pin di ingresso digitali possono essere trasmessi alla tastiera virtuale e ai pulsanti del joystick mentre gli ingressi analogici possono essere trasmessi agli assi virtuali del joystick. La configurazione è semplice, utilizzando la nostra intuitiva applicazione di configurazione grafica Pokeys. Ogni funzione può anche essere testata.

È possibile utilizzare una porta PoExtBus/Ponet assegnata in modo fisso, per espandere il numero di uscite digitali per altre 80 uscite sotto forma di uscite relè o uscite open collector. Può anche essere utilizzato per collegare diversi dispositivi ausiliari (dispositivi accessori z PoKeysKBD48CNC) e sensori 2C.

Proprietà:
◾ supporta i plug-in Pokeys per Mach4 e Mach3
◾ compatibile con lo standard USB 1.1 / 2.0 HID,
◾ simulazione della tastiera USB inglese standard (con attivazione del supporto per pulsanti su/giù),
◾ simulazione joystick USB standard (6 assi, 32 tasti con attivazione del supporto),
◾ Ethernet 10/100 con client DHCP o supporto IP permanente,
◾ connessione TCP o UDP al dispositivo,
◾ supporto modbus TCP (accesso a ingressi IO digitali, analogici, valori rilevati, valori digitali del contatore, uscite PWM, display LCD, dispositivi PoExtBus, stato della tastiera a matrice),
◾ interfaccia Web con cruscotto di nuova concezione e indicatore di stato I/O con più account utente,
◾ 28 ingressi o uscite digitali (software impostabile) con resistenze pull-up e disponibile come tasti di tastiera USB virtuale. Vi sono altre 4 uscite digitali dedicate,
◾ 5 ingressi analogici (12 bit) con filtro passa basso digitali (4 ingressi analogici includono anche i filtri passa basso analogici di frequenza limite di 1,9 kHz),
◾ più ingressi a coppie di encoder con tre encoder ad alta velocità aggiuntivi dedicati e un ingresso encoder ad altissima velocità,
◾ contatori digitali per determinati pin d'ingresso digitali,
◾ potente motore a impulsi a 8 assi di 125 kHz con propri collegamenti motore,
◾ tastiera a matrice fino a 16x8 attivata con tasti / supporto di funzione alternativa,
◾ fino a 5 uscite PWM ad alta velocità e pienamente configurabili (timer PWM 25 MHz) - due di esse con uscite transistor open collector,
◾ collegamento speciale per i caratteri basati su HD44780 supporto LCD (fino a 4x20 caratteri),
◾ collegamento speciale per PoPendant1
◾ PoExtBus il supporto per un massimo di 10 registri di scorrimento esterni (z PoExtBusOC16, PoExtBusRE, ecc.),
◾ supporto di dispositivi Ponet (tastiera CNC di 48 tasti),
◾ supporto a prova di errore in caso d'interruzione di comunicazione,
◾ supporto per un massimo di 100 sensori, che possono essere collegati a un bus I2C, un bus 1-Wire o a ingressi analogici multiuso,
◾ software intuitivo e facile da usare,
◾ supporto mediante terzi tramite libreria di comunicazione DLL ed documento completo di specifica protocollo che può importare in altri sistemi.
