Name: DEHN 942341 DG MP TT ACI 275 FM Scaricatore di sovratensioni Protezione da sovratensioni per: Armadi di distribuzione 20
Brand: DEHN
SKU: 2734569
Availability: BackOrder

Un dispositivo di protezione contro le sovratensioni rosso con quattro moduli di spina, etichettato 'DEHNguard'. Ha cinque connessioni nella parte superiore.

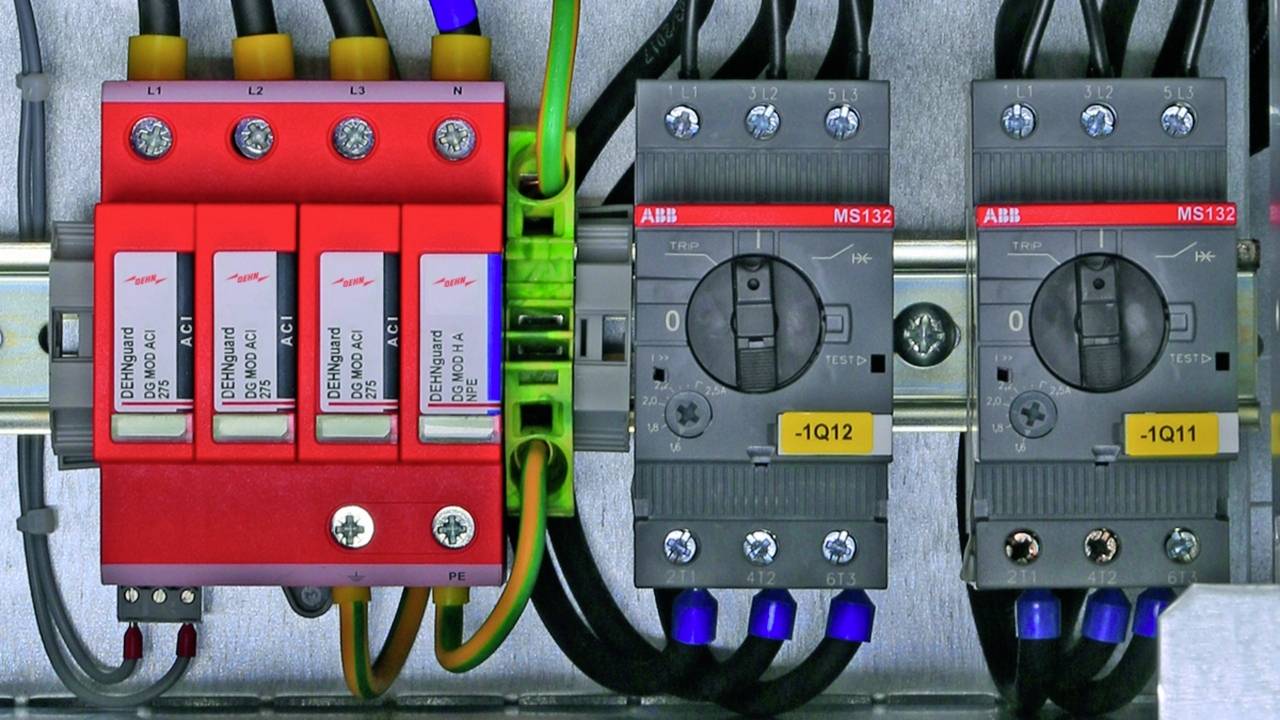

Un quadro elettrico con diversi interruttori e fusibili, che include moduli rossi e grigi che gestiscono connessioni elettriche.

Il piano elettrico mostra un collegamento in serie di quattro interruttori di protezione, collegati alle fasi L1, L2, L3, al conduttore neutro N e alla messa a terra PE.

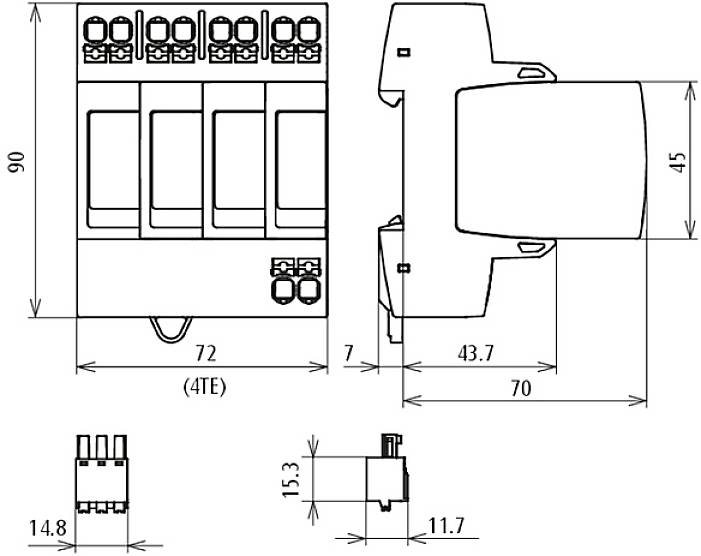

Disegno tecnico di un dispositivo elettrico con dimensioni. Mostra la vista frontale e laterale con misure in millimetri.

1/4

Scheda tecnica (PDF)

Consegna entro Mar 10 Nov

1 Pezzo(i)

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (323,77 € / Pezzo)

323,77 €

IVA escl.

Spedizione gratuita

Solo 1 Pezzo(i) disponibili

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Effetto di protezione coordinato a livello energetico verso il terminale (≤ 10 m) tipo 2 + tipo 3Tensione continua massima: CA [L-PE] (UC) 275 V (50 / 60 Hz)Tensione continua massima: CA [N-PE] (UC) 255 V (50 / 60 Hz)Corrente di dispersione nominale: (8/20 µs) (in) 20 kACorrente di carico nominale con cablaggio passante V: (IL) 40 ALivello di protezione [L-PE] / [N-PE] (UP): ≤ 1,5 / ≤ 1,5 kVLivello di protezione [L-PE] / [N-PE] a 5 kA (UP): ≤ 1,5 / ≤ 1,5 kVTempo di risposta (TA): ≤ 100 nsÈ necessario un fusibile esterno aggiuntivo: NoResistenza ai cortocircuiti (ISCCR): 25 kAeffMax. Protezione da sovracorrente sul lato della rete con cablaggio passante V: 40 A GGMax. Protezione da sovracorrente sul lato della rete in caso di cablaggio a punti(Collegamento doppio 2 x 10 mm²) nessuno:Tensione TOV (UT) - caratteristiche: 335 V / 5 sec. – ResistenzaTensione TOV (UT) - caratteristiche: 440 V / 120 min. – ResistenzaCorrente di dispersione: Nessuna corrente di dispersioneIndicatore di funzionamento/guasto: Verde/rossoNumero di porte: 1Sezione di collegamento: (Min.) 1,5 mm² a un filoSezione di collegamento: (Min.) 6 mm² a filo sottileSezione di collegamento: (max.) 10 mm² a filo singolo/sottileSezione di collegamento: (Min.) Con tubetto terminale 1,5 mm²Sezione di collegamento: (max.) con tubetto terminale 6 mm²Sezione di collegamento: (max.) con tubetto terminale senza collare 10 mm²Montaggio su guida DIN da 35 mm in conformità con EN 60715Materiale alloggiamento: Termoplastica, colore rosso, UL 94 V-0Posizione di montaggio: InternoDimensioni di montaggio: 4 TE, DIN 43880Approvazioni: KEMA, VDEContatti FM: Contatto a forma di contattoPOTENZA DI COMMUTAZIONE: CA 250 V / 0,5 APOTENZA DI COMMUTAZIONE: CC 250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A.

Tipo prodotto: Scaricatore di sovratensioni

Protezione da sovratensioni per: Armadi di distribuzione

Dispersione: 20 kA

Tensione nom.: 230 V/AC
400 V/AC

Tempo di risposta: ≤ 100 ns

Temperatura di esercizio: -40- +80 °C

: IP20

Codice articolo produttore: 942341

Colore: Rosso

Norme: SPD secondo EN 61643-11 /... IEC 61643-11 tipo 2 / classe II

Dim.: (L x A x P) 72 x 90 x 70 mm

Larghezza: 72 mm

Altezza: 90 mm

Profondità: 70 mm

Contenuto: 1 pz.

UKCA: Non rilevante

Documenti & Download

Scheda tecnica

Scheda tecnica 2734569 DEHN 942341 DG MP TT ACI 275 FM Scaricatore di sovratensioni Protezione da sovratensioni per: Armadi di distribuzione 20

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2734569 DEHN 942341 DG MP TT ACI 275 FM Scaricatore di sovratensioni Protezione da sovratensioni per: Armadi di distribuzione 20

Descrizione

Scaricatore di sovratensione modulare con interruzione Advanced Circuit (AI) per sistemi TT e TN-S (circuito 3+1).· Nuova tecnologia "Advanced-Circuit interruption" (Aci) integrata nel modulo di protezione, composto da combinazione interruttore/interruttore di spegnimento radio· Grazie alla tecnologia Aci non è necessario alcun pre-fusibile esterno· Piccole sezioni di collegamento 6 mm2 (Cu) completamente sufficienti *)· Resistenza TOV anche a 440 V (CA)· Elevata disponibilità dell'impianto, in quanto selettivamente a fusibili dell'impianto da 35 A GG· Completamente privo di corrente di dispersione, in quanto isolamento galvanico tramite unità di commutazione Aci· Coordinata in modo energetico all'interno della famiglia di prodotti Red/Line.· Collaudato per urti e vibrazioni in conformità alla norma EN 60068-2.· Tecnologia di collegamento Push-in*) il cablaggio di tutti i conduttori attivi deve essere posato a terra e a prova di cortocircuito

Testo tradotto automaticamente
