Name: Eaton 199882 XH-303-70-A10-A00-2B Web Panel
Brand: Eaton
SKU: 2909371
Availability: SoldOut

Unità di controllo compatta nera con schermo touch e morsetti di connessione verdi, adatta per applicazioni industriali.

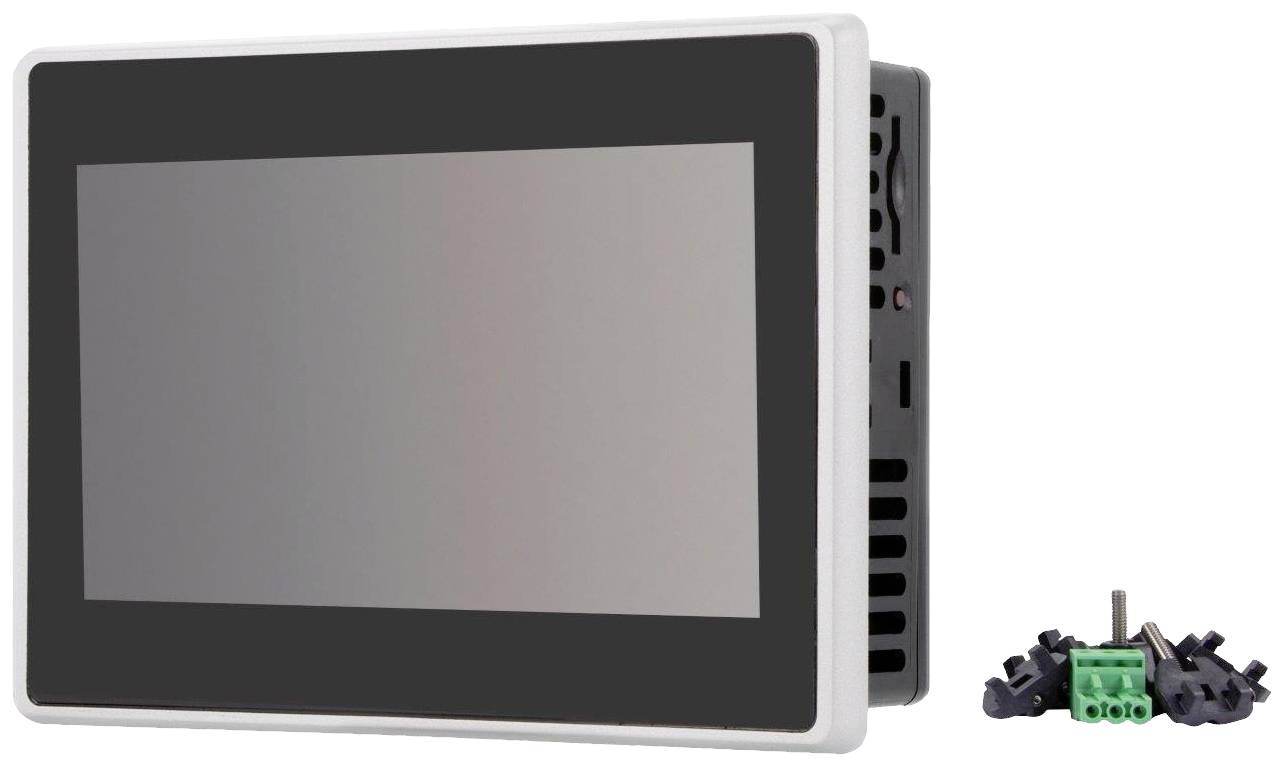

Un dispositivo con pannello touchscreen grigio accanto a diversi piccoli connettori e viti, su uno sfondo bianco.

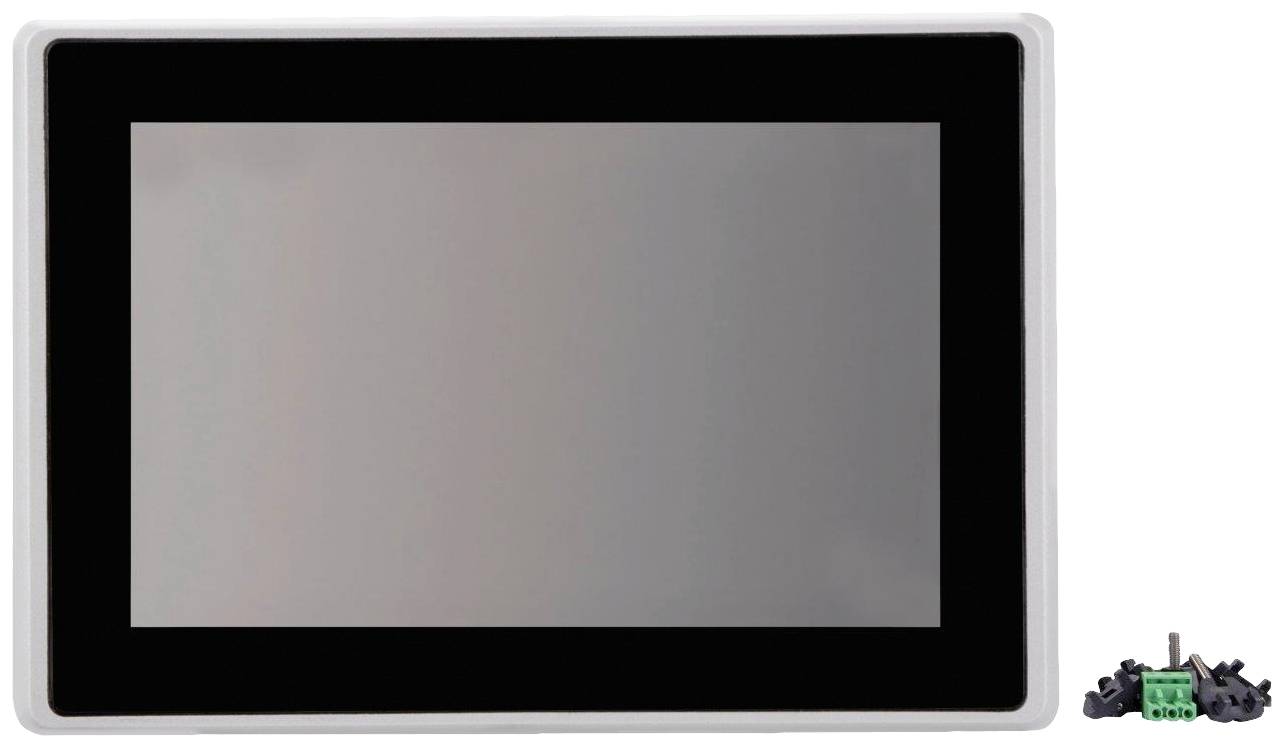

Uno schermo nero con cornice bianca e un piccolo componente elettronico verde in basso a destra.

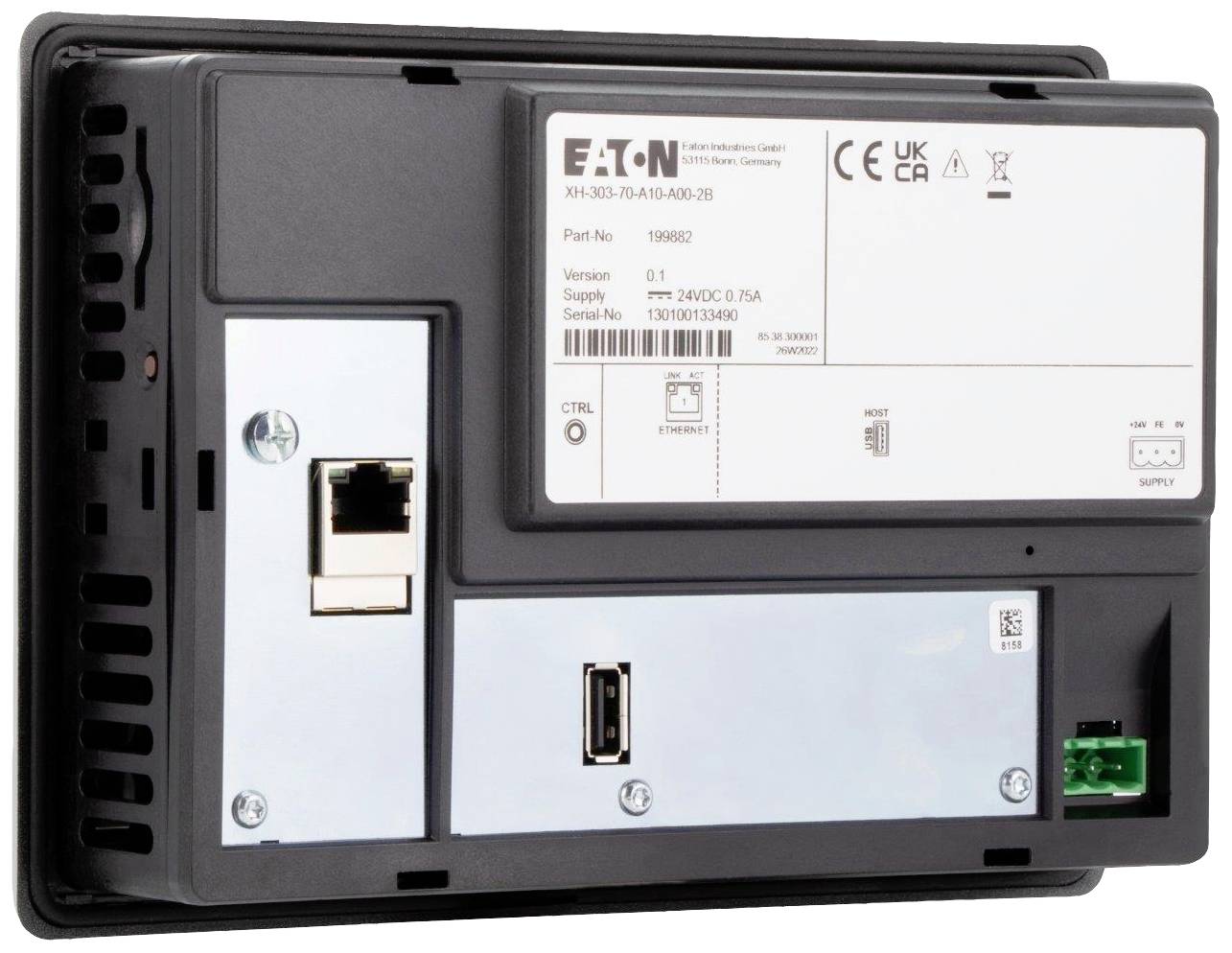

Retro di un dispositivo tecnico con vari porte, tra cui una porta Ethernet e USB, nonché etichette e numero di serie.

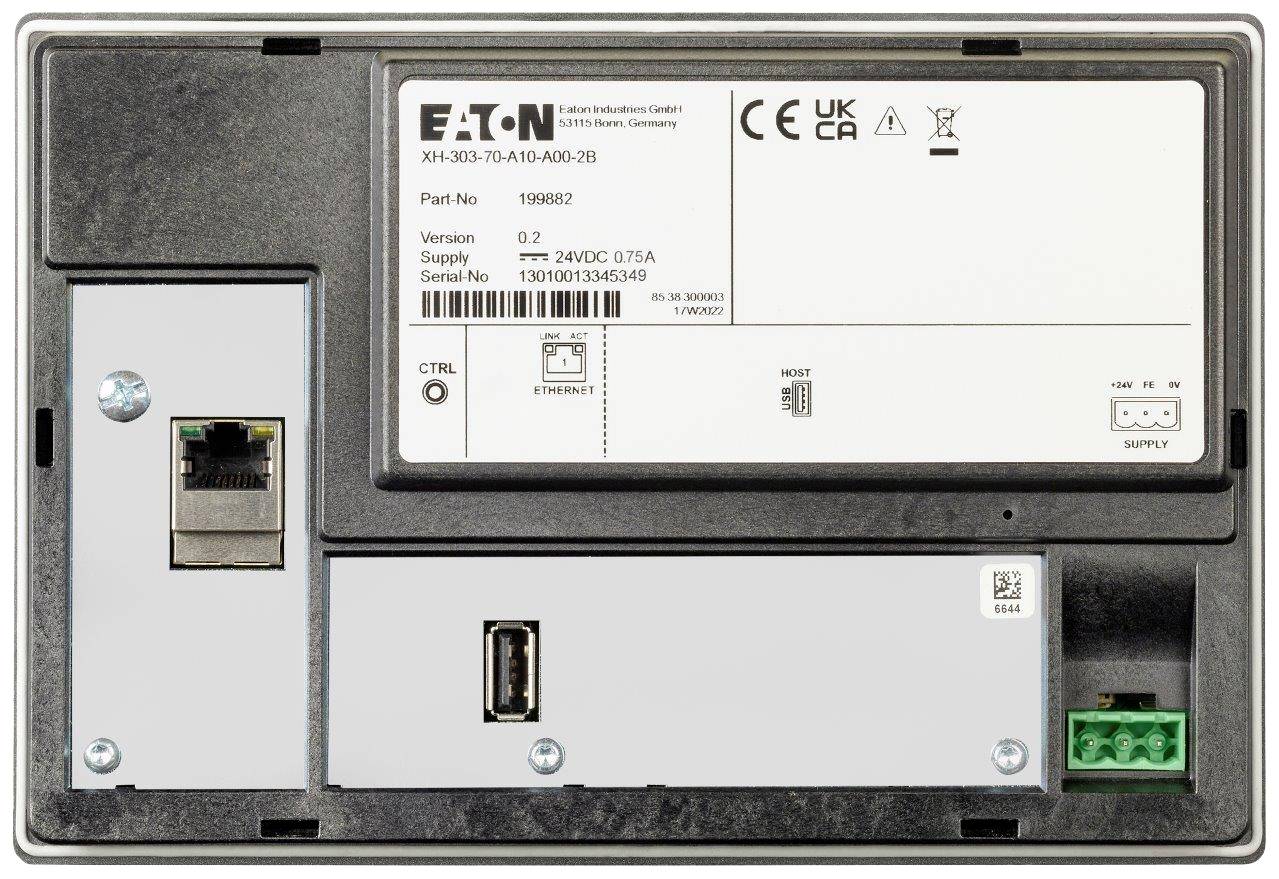

Retro di un dispositivo elettronico con connessione Ethernet e alimentazione. Mostra il numero di modello, il numero di serie e le informazioni del produttore.

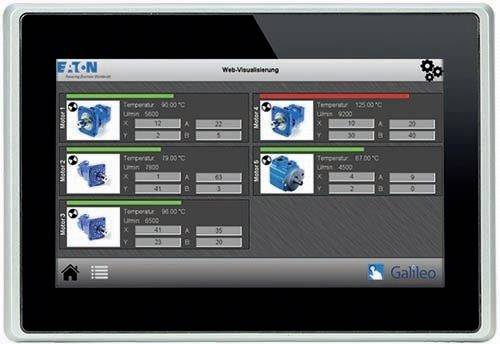

Display touchscreen di un sistema di controllo che mostra quattro motori con temperature diverse e dettagli di stato. Motore superiore oltre il limite.

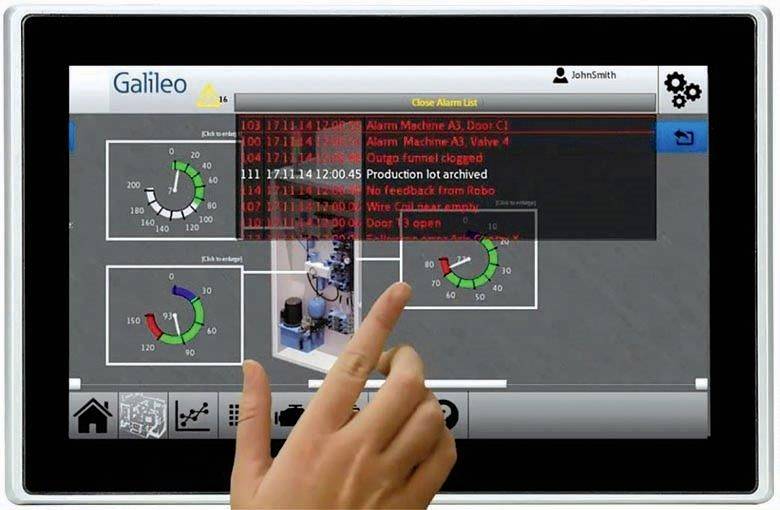

Un dito punta su un tablet con un programma di monitoraggio macchine. Vengono visualizzati diagrammi e allarmi.

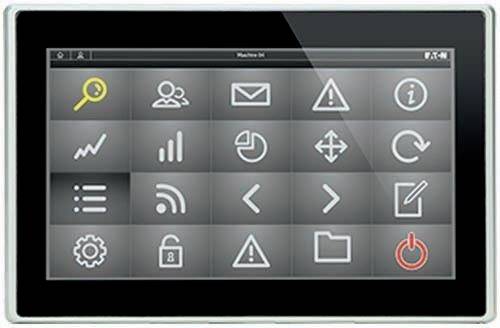

Un display touchscreen mostra 20 diverse icone, tra cui lente di ingrandimento, e-mail, simbolo di avvertenza e pulsante di spegnimento.

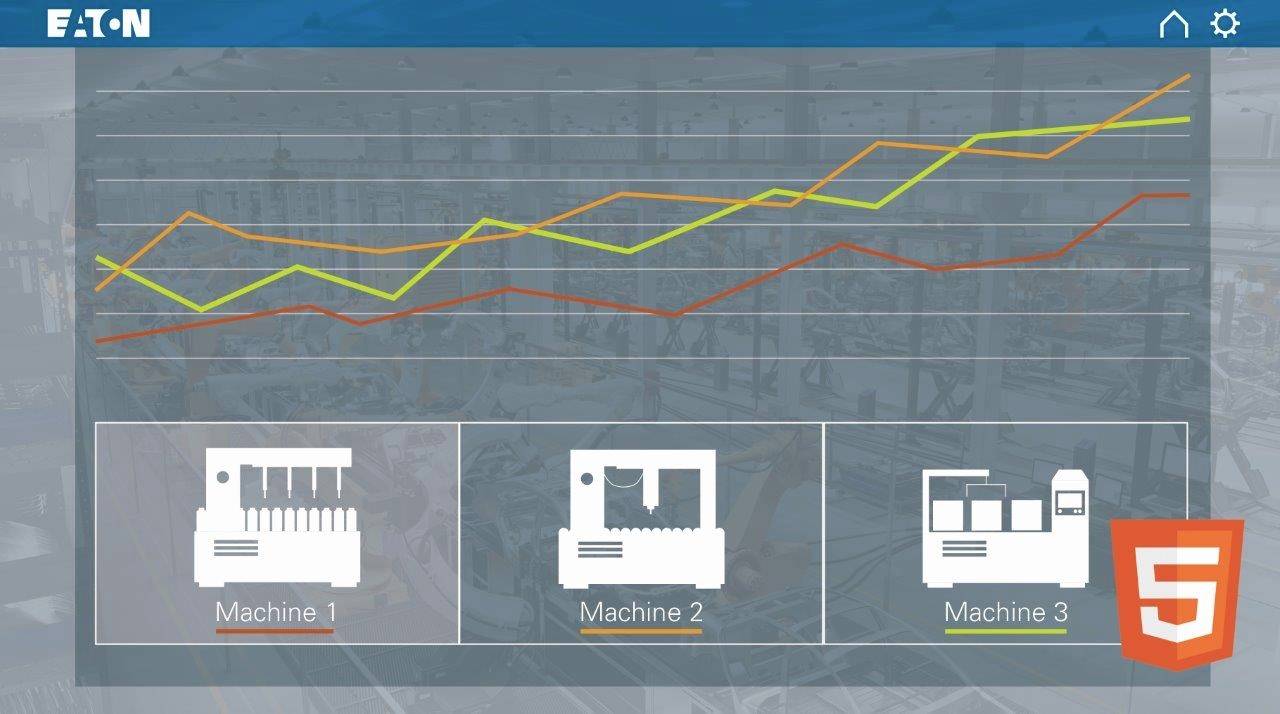

Un diagramma mostra linee in crescita di diversi colori. Sotto sono raffigurate tre macchine: 'Macchina 1', 'Macchina 2', 'Macchina 3'.

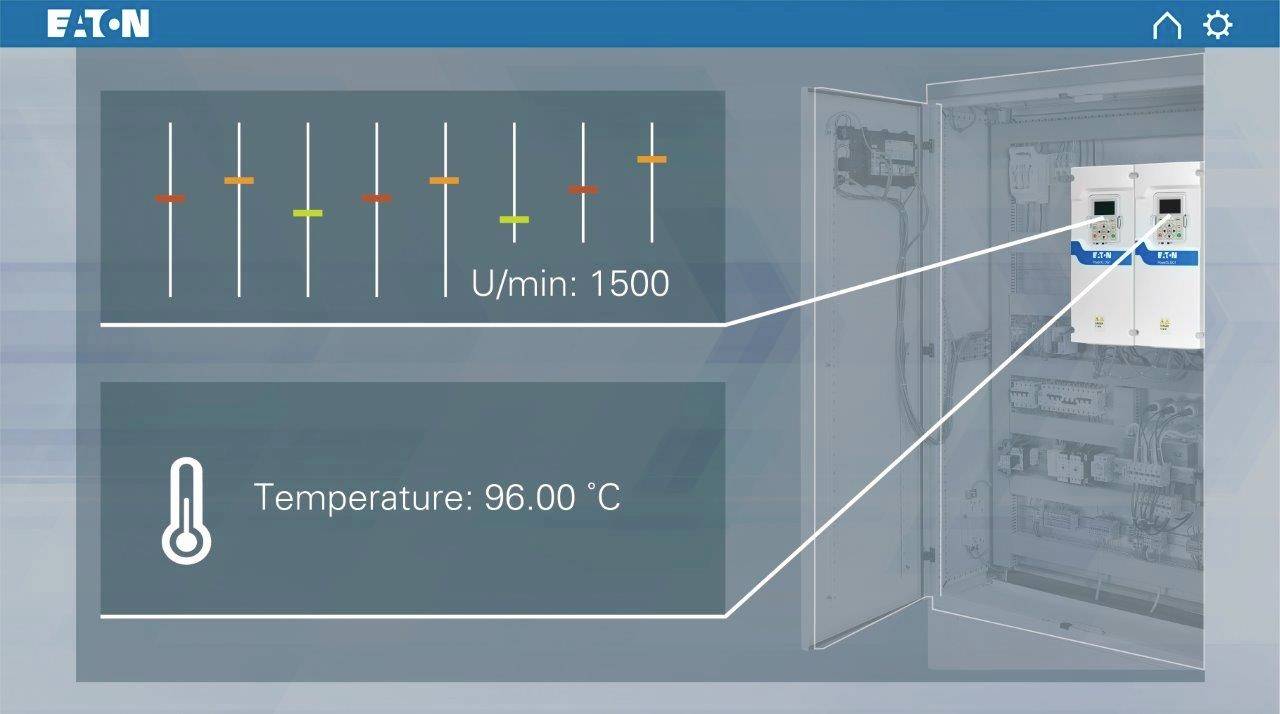

Display con interruttori per giri/min: 1500 e temperatura: 96 °C. Custodia dell'interruttore aperta con vista dettagliata dei fusibili.

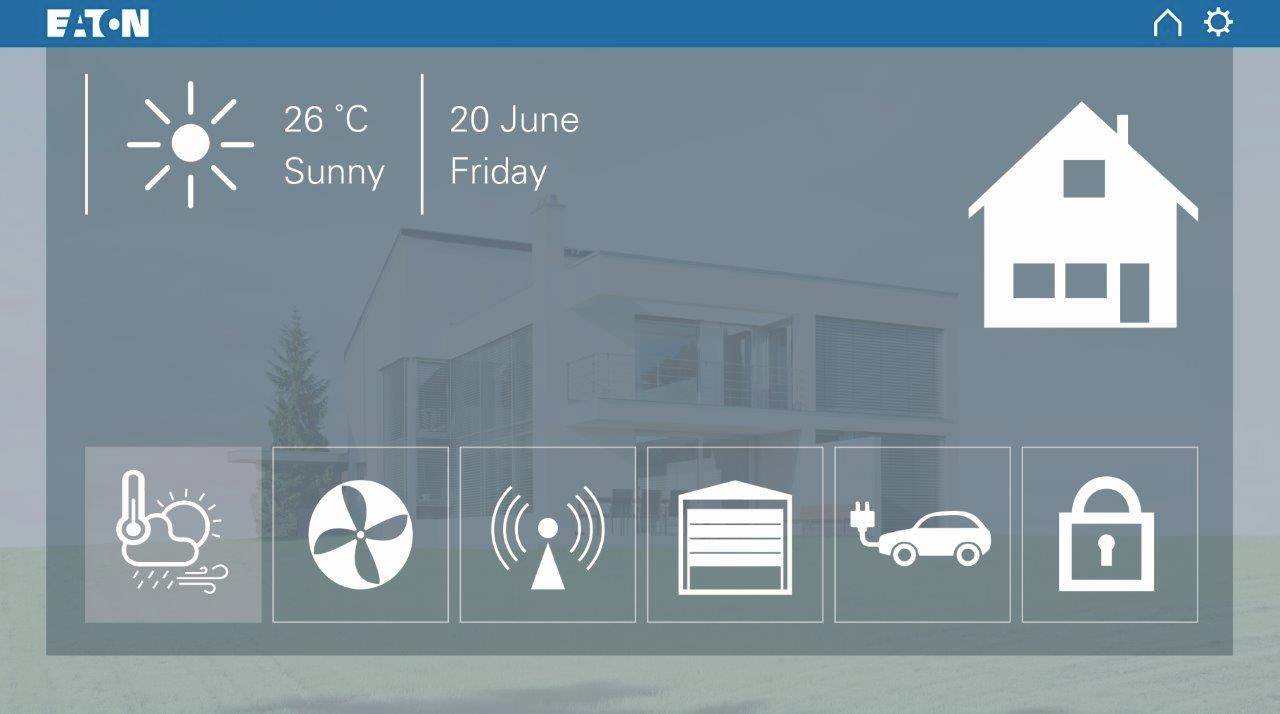

Previsioni meteo: '26°C, soleggiato'. Data: '20 giugno, venerdì'. Simboli per il controllo domotico: Clima, Ventilazione, Wi-Fi, Garage, Auto, Sicurezza.

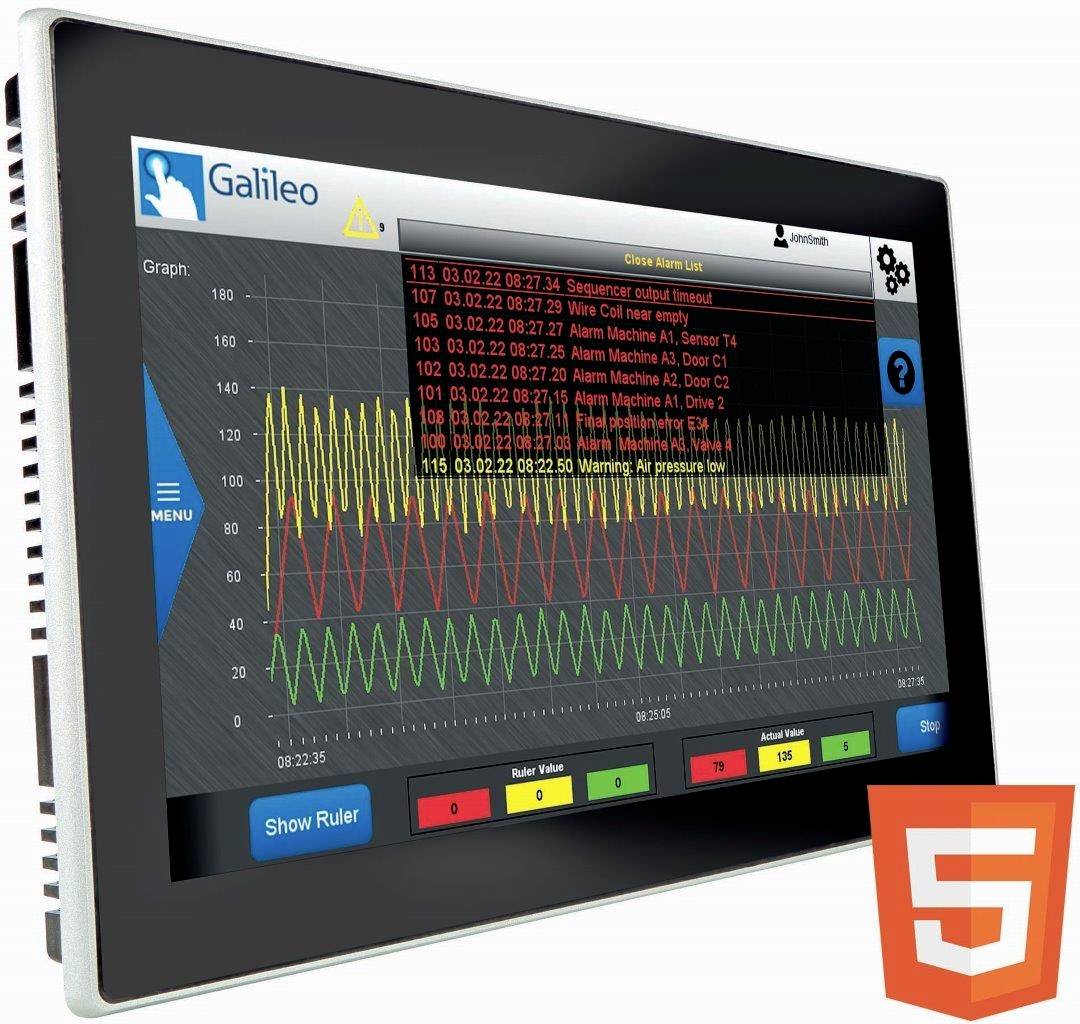

Uno schermo mostra un diagramma con valori misurati e avvisi provenienti dalle macchine. In basso a destra è visibile un simbolo HTML5.

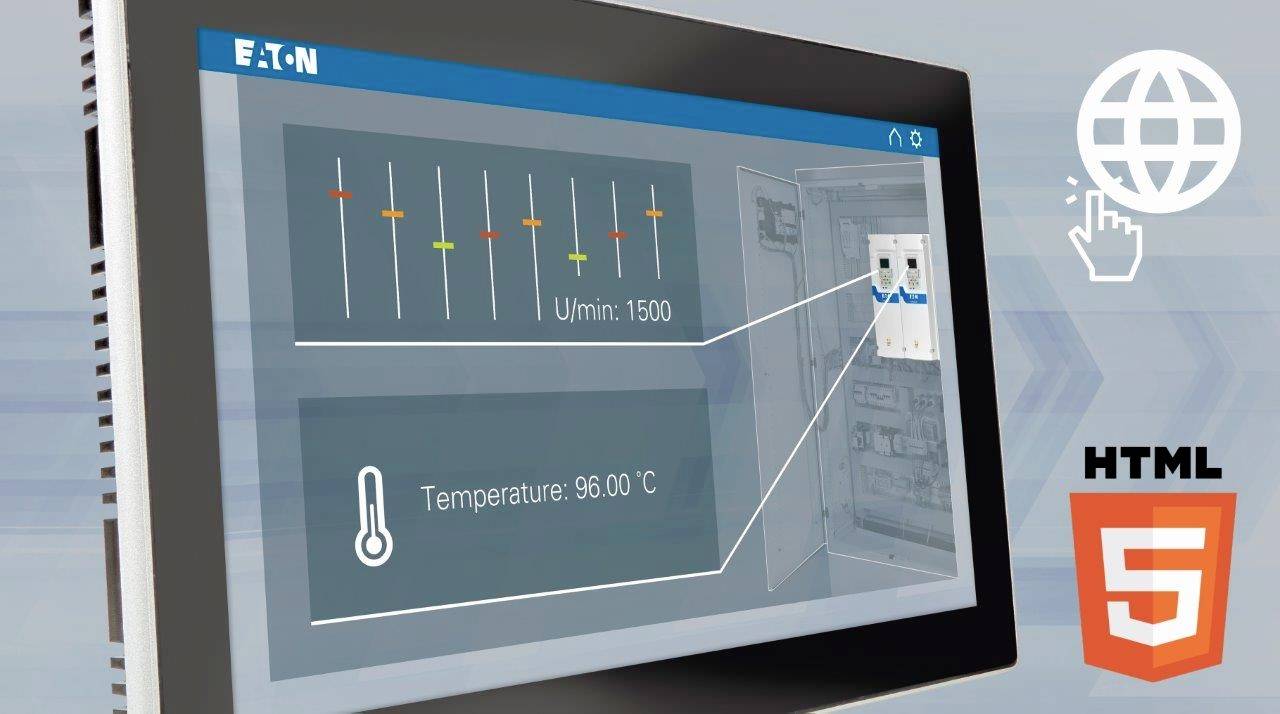

Un display mostra un sistema di controllo con indicazione della temperatura (96°C) e valori di tensione (giri/min: 1500). Sono visibili simboli di Internet e HTML5.

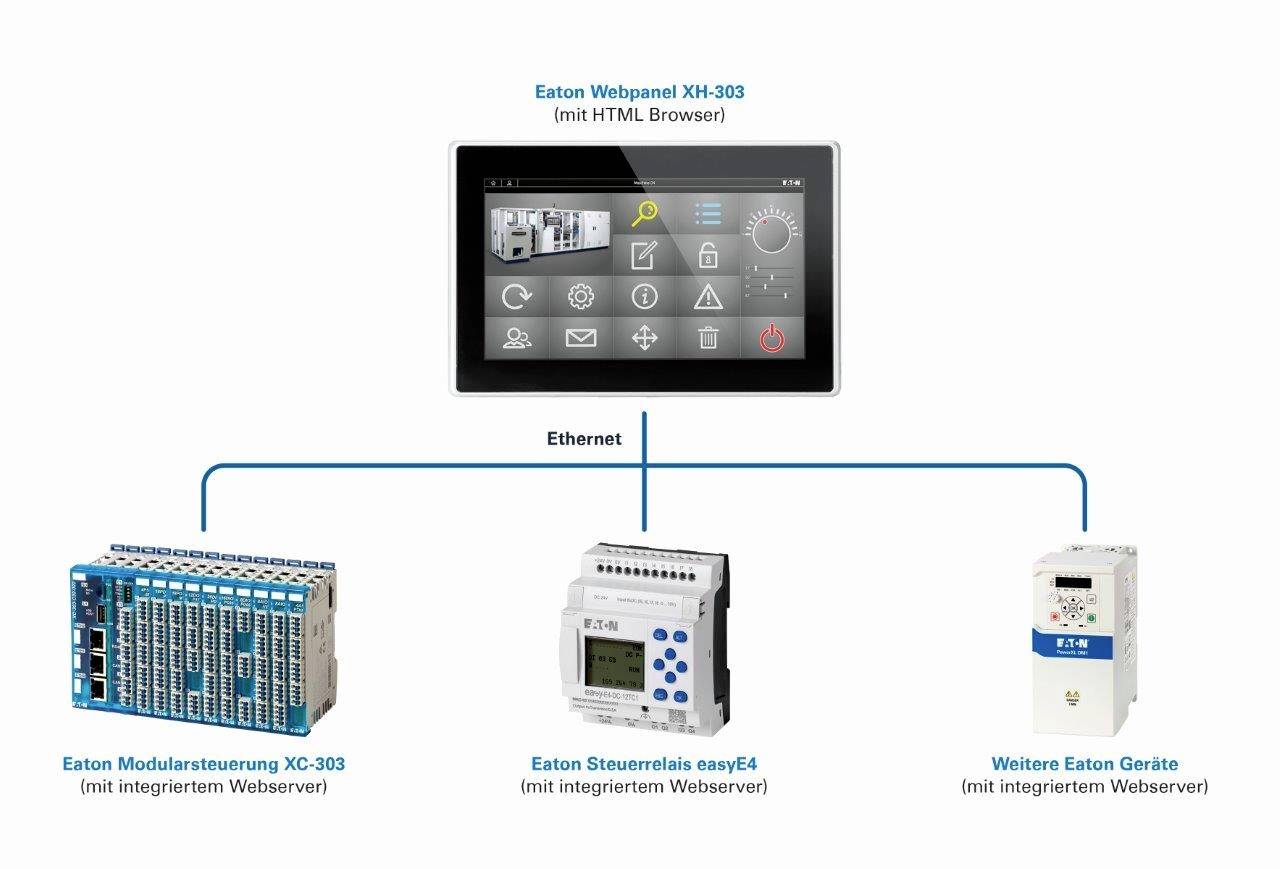

Diagramma di rete Ethernet che mostra la connessione di un Eaton Webpanel XH-303 con un sistema di controllo modulare, un relè di controllo e altri dispositivi.

1/14

Scheda tecnica (PDF)

Non disponibile

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Totale (774,59 € / Pezzo)

774,59 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Tipo di display: Display a colori, TFT
Tecnologia touch: Multitouch capacitivo
Risoluzione: 1024 x 600 px
Dimensioni: 7"
Sistema operativo: Linux

Tipo prodotto: Web Panel

Interfacce: 1x Ethernet 1000Base-T/100Base-TX/10Base-T.
1 host USB 2.0

Tipo: XH-303-70-A10-A00-2B

Codice articolo produttore: 199882

Tensione di esercizio: 24 V/DC

Tensione d'esercizio: 24 V/DC

Altezza: 135 mm

Lunghezza: 196 mm

Larghezza: 51 mm

: Frontale: IP65/Collegamento: IP20

Assorbimento di corrente: 0,6 A

Dim.: (L x L x A) 196 x 51 x 135 mm

Contenuto: 1 pz.

Display: Sì

Max. Temperatura ambiente: 50 °C

Min. Temperatura ambiente: 0 °C

UKCA: Non rilevante

Documenti & Download

Scheda tecnica

Scheda tecnica 2909371 Eaton 199882 XH-303-70-A10-A00-2B Web Panel

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2909371 Eaton 199882 XH-303-70-A10-A00-2B Web Panel

Informazioni

Informazioni 2909371 Eaton 199882 XH-303-70-A10-A00-2B Web Panel

Dichiarazione di conformità

Dichiarazione di conformità 2909371 Eaton 199882 XH-303-70-A10-A00-2B Web Panel

Descrizione

Le visualizzazioni basate su HTML 5, come già in uso con i dispositivi mobili di mercato come smartphone o tablet, trovano applicazione anche nel mondo dell'automazione in rete. Il pannello web XH300 vi aiuta a visualizzare in modo decentralizzato i contenuti basati sul web, in un modo comodo. Grazie al processore altamente performante e alla potente memoria di lavoro è possibile visualizzare anche contenuti web complessi sui dispositivi. Il pannello web con tecnologia multitouch capacitiva è disponibile nel design moderno in tre diverse dimensioni. Sia nella costruzione di macchine o impianti, nell'automazione degli edifici, nelle applicazioni IoT o smart home, la XH300 è adatta per l'uso in numerosi settori di impiego. Questo include anche ambienti industriali difficili.

Adattabile
L'installazione dei dispositivi è possibile in formato verticale o orizzontale con un ingombro ridotto. L'orientamento del dispositivo può essere scelto liberamente e adattato alle vostre esigenze.

Robusto
Grazie al design moderno e ai piani e alla parte anteriore in vetro temprato, il pannello web XH300 è ideale per l'uso industriale.

Messa in funzione semplice
Per la messa in funzione è disponibile uno strumento di configurazione Web integrato che aiuta l'utente a gestire in modo efficiente le numerose possibilità di configurazione. L'accesso può avvenire sia con il browser locale che con un browser installato su un dispositivo collegato.

Interfacce su scheda
Tutte le varianti XH300 dispongono di un'interfaccia Ethernet integrata, che consente di collegare il pannello web ad altri dispositivi del portfolio Eaton. In questo modo è possibile visualizzare correttamente le visualizzazioni di dispositivi locali con server Web integrato. Inoltre è disponibile una porta USB che può essere utilizzata per l'aggiornamento del firmware dei dispositivi XH300 o per l'esportazione di file di registro.

Display di alta qualità
Il display del pannello web con la sua visualizzazione chiara e ad alto contrasto consente una buona leggibilità, anche con luce ambientale chiara. Indipendentemente dalla direzione in cui l'utente guarda il display, grazie all'ampio angolo di visualizzazione la visualizzazione del contenuto visualizzato rimane sempre perfetta.

Potente
Grazie alle sue elevate prestazioni di sistema con CPU ad alte prestazioni, i dispositivi XH300 offrono tutti i requisiti per un'interfaccia utente dal design moderno, un rapido cambiamento dell'immagine e l'integrazione di elementi multimediali, come video, PDF e contenuti web.
