Acquista FESTO 3361489 HGPL-40-60-A-B pinza di presa parallela Materiale cassa: Alluminio 1 pz. da Conrad

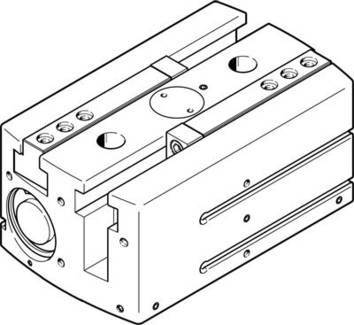

Disegno tecnico di un componente meccanico con fori e scanalature di fissaggio, probabilmente destinato a impieghi industriali.

Immagine simile

Consegna entro Mar. 29 Set.

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (2012,30 € / Pezzo)

2012,30 €

IVA escl.

Spedizione gratuita

Segnala un problema

Highlights & Dettagli

Dati tecnici

Numero di ganasce: 2
Dimensioni: 40
Tipo di fissaggio: filettatura interna e Zentrierhulse
Con foro passante e Zentrierhulse
Pressione d'esercizio: 3 ... 8 bar
Mezzo di funzionamento: aria compressa in conformità con ISO 8573-1:2010 [7:4:4]
Posizione di montaggio: qualsiasi
Funzionamento: a doppio effetto
Forza di presa totale a 6 bar: 1.038 N
Forza di presa totale a 6 bar chiudi: 1216 N
Funzione di presa: parallela
Forza di presa per ganasce a 6 bar: 519 N
Forza di presa per ganasce a 6 bar chiudi: 608 N
Nota per il funzionamento e sostanza di controllo: possibilità di funzionamento lubrificato (in altri)
Hub pro ganasce: 60 mm
Struttura costruttiva: pistone doppio
Guida
Calibro a pistone
A forma di T
Pignone/cremagliera
Classe di resistenza alla corrosione KBK: 2 - corrosione di sollecitazioni meccaniche
Massentragheitsmoment: 118,3 kgcm2
Max. Frequenza di lavoro benna:< 1 Hz
Max. Sostituzione di precisione:< 0,2 mm
Max. Ganasce gioco Sz:< 0,05 mm
Max. Angolo ax, ganasce gioco ay:< 0,2 deg
Max. Alla ganasce fz statico: 2500 N
Max. Dimensioni pro: presa esterno 420 g
Max. Al momento ganasce mx statico: 125 nm
Max. Al momento ganasce My statico: 80 Nm
Max. Al momento ganasce mz statico: 100 nm
Min. Tempo di apertura a 6 bar: 430 ms
Min. Tempo di chiusura a 6 bar: 430 ms
Dopo l'intervallo della lubrificazione elementi di guida: 5 milioni SP
Collegamento pneumatico: M5
Riconoscimento della posizione: per sensore di prossimità
Peso del prodotto: 4.165 g
Simmetria rotazione< = 0,2 mm
Temperatura ambiente: da 5 ... 60 °C
Materiale alloggiamento: alluminio
Anodizzato scorrevole
Materiale ganasce: acciaio
Temperato
Nota: materiale in rame e privo di PTFE
Compatibile RoHS
Precisione nelle ripetizioni benna:< 0,03 mm
