Name: Fujitsu FTR-B3 CA 24V Relè per PCB 24 V/DC 2 A 2 scambi 1 pz.
Brand: Fujitsu
SKU: 504392
Availability: SoldOut

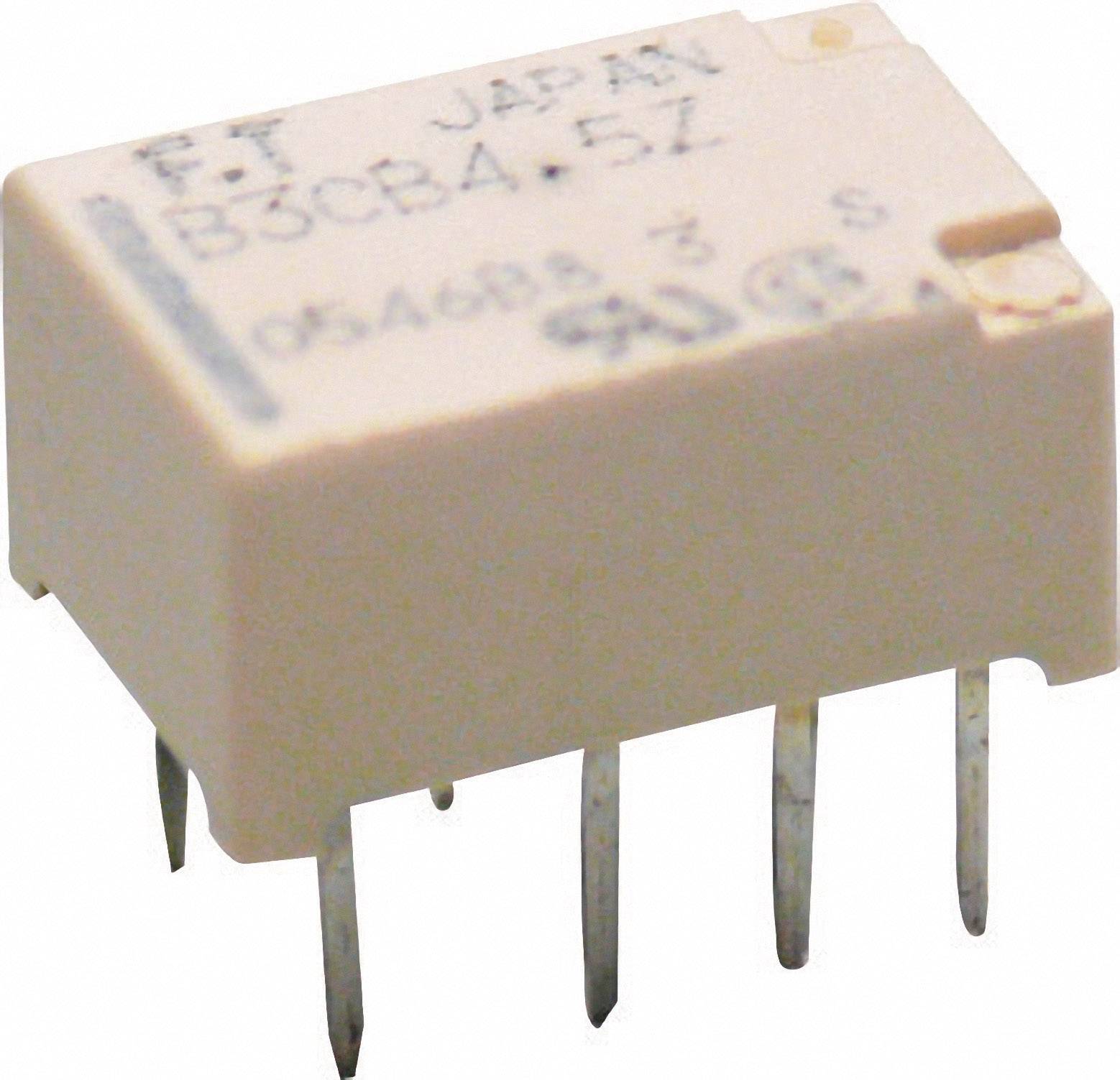

Un piccolo componente elettronico con sei piedini metallici. Stampigliatura 'F T JAPAN B3CBA-57' e serie numerica '054693 3 S'.

Disegno tecnico di un componente elettronico, che mostra le dimensioni e le distanze dei pin in millimetri da due prospettive.

Disegno tecnico di un connettore con dimensioni precise: fori passanti, distanze da 1,5 a 3,2 mm e un diametro complessivo da 8 a 8,85 mm.

1/3

Immagine simile

Tipo prodotto

Relè per PCB

Tensione nominale bobina

24 V/DC

Modalità di controllo

monostabile, 1 bobina

Tipo contatto

2 scambi

Tensione di commutazione max

220 V/DC

250 V/AC

Scheda tecnica (PDF)

EAN:

Codice produttore

Articolo n°:

Non disponibile

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Totale (2,79 € / Pezzo)

2,79 €

IVA incl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Relè di segnale FTR-B3, SMD

Servizi e promozioni supplementari

Dati tecnici

Tipo prodotto: Relè per PCB

Tipo: FTR-B3 CA 24V

Tensione nominale bobina: 24 V/DC

Tensione di innesco (min.): 18 V/DC

Tensione di innesco (max.): 56.4 V/DC

Modalità di controllo: monostabile, 1 bobina

Resistenza (bobina): 2504 Ω

Tipo contatto: 2 scambi

Materiale di contatto: AgAu

Tensione di commutazione max: 220 V/DC
250 V/AC

Corrente di commut. max.: 2 A

Max. potenza di commutazione: 30 W
62.5 VA

Collegamento: Pin a saldare

Min. temperatura: -40 °C

Temperatura max.: +85 °C

Lunghezza: 10.6 mm

Larghezza: 7.2 mm

Altezza: 5.45 mm

Dim.: (L x L x A) 10.6 x 7.2 x 5.45 mm

Contenuto: 1 pz.

Compatibile RoHS: Sì

Tensione nominale: 24 V/DC

Corrente di commutazione: 1 A

Tipo: FTR-B3 AC 24V

Documenti & Download

Scheda tecnica

Scheda tecnica 504392 Fujitsu FTR-B3 CA 24V Relè per PCB 24 V/DC 2 A 2 scambi 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 504392 Fujitsu FTR-B3 CA 24V Relè per PCB 24 V/DC 2 A 2 scambi 1 pz.

Descrizione

Relè subminiatura DIL incapsulato, eccellente per applicazioni nel settore delle telecomunicazioni e dell'elaborazione dati. Altezza d'installazione molto limitata di 5,2 mm, peso ridotto a 0,8 g, necessita di soli 87 mm² di superficie per la base. I doppi contatti garantiscono un'elevata sicurezza.
